Nomi dei componenti

ATTENZIONE

  • Togliere solo gli sportelli o le viti indicati espressamente dal manuale. All'interno di questa macchina sono presenti componenti ad alto voltaggio che comportano il pericolo di scosse elettriche. Rivolgersi al rappresentante di vendita o di assistenza se i componenti interni della macchina necessitano di manutenzione, regolazione o riparazione.
  • Non tentare di smontare o modificare questa macchina. In caso contrario, si rischiano ustioni o scosse elettriche.

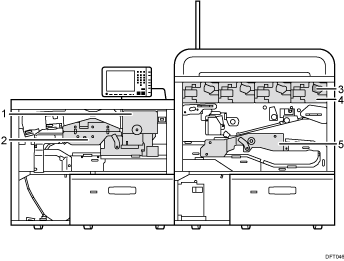

Illustrazione corpo macchina con didascalie numerate

  1. Unità cassetto di sinistra

  2. Unità intermedia di raffreddamento

  3. Unità di carica

  4. Unità di sviluppo

    • Unità fotoconduttore

    • Unità di pulizia PCU

  5. Unità cassetto di destra
