Unità di fusione

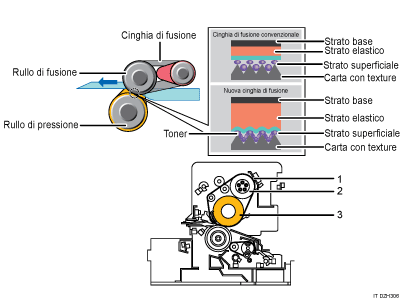

La cinghia di fusione ha uno strato elastico spesso, come nel modello precedente, per consentire alla cinghia di raggiungere le rientranze superficiali dei supporti con texture.

Nel rullo di riscaldamento [2] sono presenti 5 riscaldatori.

Il toner viene fuso sul supporto applicando calore alla cinghia di fusione [1] tramite il rullo di riscaldamento [2], mantenendo costante la temperatura e la pressione sul supporto.

La temperatura di fusione dipende dalla quantità di toner.

(Maggiore è il toner, maggiore è il calore necessario per la fusione.)

La temperatura di fusione può essere regolata separatamente per entrambe le modalità di stampa: Quadricromia e B/N.

La temperatura di fusione viene momentaneamente aumentata di una tacca immediatamente prima che la carta passi attraverso la striscia di contatto, per compensare la leggera caduta di temperatura della cinghia di fusione [1] dovuta all'assorbimento di calore dalla carta.

Inoltre, la temperatura di fusione target viene momentaneamente aumentata di un'altra tacca immediatamente prima che il rullo di pressione [3] entri a contatto con la cinghia di fusione per compensare la leggera caduta di temperatura dovuta al contatto.

La stampa inizia quando la temperatura della cinghia di fusione e del rullo di pressione raggiunge l'intervallo di temperatura in cui è consentita l'alimentazione della carta.

Problemi di qualità dell'immagine originati nell'unità di fusione, ad esempio, immagini di lucentezza residua, strisce irregolari, possono essere prevenuti regolando la temperatura di fusione target.
