Lasereinheit (Belichtung)

Die Lasereinheit ist mit der VCSEL-Technologie (Vertical Cavity Surface Emitting Laser) ausgestattet.

Es werden 40 Laserstrahlen emittiert, um 2.400 dpi × 4.800 dpi zu produzieren.

Laserstrahlen werden auf den Polygonspiegeln und Linsen reflektiert, um ein latentes Bild auf jeder der fotoleitenden Trommeln zu erstellen, indem statische Elektrizität an die Oberfläche der Trommel abgegeben wird.

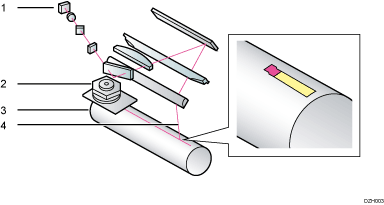

Nummerierte Abbildung der Lasereinheit

  1. VCSEL

  2. Polygonspiegel

  3. OPC-Trommel

  4. Laserstrahl

Die Anpassung des Startzeitpunktes und der Frequenz des Erstellungsprozesses dieses latenten Bild in sowohl Haupt- als auch Subscan-Richtung ermöglicht die Registrierung, Maskierung und Skalierung des Bildes.

Haupt-Scanrichtung... Quer zur Papiereinzugsrichtung

Subscan-Richtung... Entlang der Papiereinzugsrichtung

Zugehörige erweiterte Einstellungen

Bildposition/Vergrößerung

Rand löschen: Vorder-/Hinterkante
