Anterior
<Si se utiliza papel personalizado>
Aplique la solución descrita en "(a) Ajustar la desviación de la imagen", "(b) Ajustar la posición de la imagen (si se utiliza papel personalizado)", "(c) Ajustar la ampliación (transversal a dirección de alimentación)" y, a continuación, "(d) Ajustar ampliación (dirección de alimentación)".
<Si no se utiliza papel personalizado>
Aplique la solución descrita en "(a) Ajustar la desviación de la imagen", "(e) Ajustar la posición de la imagen (si no se utiliza papel personalizado)".
No es posible ajustar la ampliación vertical ni la horizontal de los tipos de papel que no sean papel personalizado. Por lo tanto, se recomienda registrar previamente el tipo de papel en uso como papel personalizado.
Si desea obtener más detalles sobre cómo especificar ajustes, consulte la Guía del menú de opciones de ajuste.
Si el problema continúa a pesar de haber ajustado el parámetro a sus valores mínimo y máximo, póngase en contacto con su representante del servicio técnico.
Si resulta difícil comprobar y ajustar la posición de la imagen en la hoja impresa, imprima un lado del formato utilizado en Alineación de la posición de la imagen en la cara 2 a la de la cara 1 (utilizando una plantilla para alinear la posición de la imagen en la cara 1 y la 2).

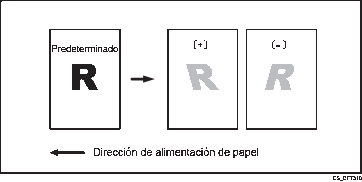

(a) Ajuste de la inclinación de la imagen
Ajuste la posición vertical de la imagen de impresión.
Imprima la imagen en blanco y negro.
Compruebe la dirección de la inclinación.
En el grupo 01: [Máquina: Posición imagen] del menú [Parámetros de ajuste para usuarios], seleccione 0105: [Ajuste perpendicularidad] y ajuste el valor.
Mueva el cursor hasta [+] para inclinar la imagen en el sentido contrario al de las agujas del reloj o [-] para inclinarla en el sentido de las agujas del reloj.
Imprima la imagen en blanco y negro. Compruebe la inclinación de la imagen. Si el problema persiste, incremente ligeramente el valor.
Ejecute el registro del color.
Al ejecutar el registro del color, el ajuste del negro también se aplicará al cian, magenta y amarillo.
Para más detalles sobre el registro del color, consulte el manual de Detección de errores suministrado con la máquina.
En 0105: [Ajuste perpendicularidad], no es posible ajustar de forma individual la posición de la imagen en las caras 1 y 2.
(b) Ajustar la posición de la imagen (si se utiliza papel personalizado)
Ajuste la posición vertical y horizontal de la imagen, de forma que el centro (A) del borde anterior de la imagen quede alineado con la marca de registro.
En [Ajustes avanzados] del papel personalizado, seleccione 1101: [Posición de imagen] y ajuste la posición de la imagen.
[Alim. margen corto] de [Posición imagen: Cara 1]
[Dirección alimentación] de [Posición imagen: Cara 1]
(c) Ajustar la ampliación (transversal a la dirección de alimentación)
Ajuste la ampliación horizontal para ajustar la anchura entre las esquinas delanteras (B) y traseras (B) del borde anterior de la imagen.
En [Ajustes avanzados] del papel personalizado, seleccione 1101: [Posición de imagen] y ajuste el valor en [Alim. margen corto] de [Ampliación imagen: Cara 1].
Pulse [+] para aumentar la escala y [−] para reducirla.
(d) Ajustar la ampliación (con dirección de alimentación)
Ajuste la ampliación vertical para ajustar la longitud (posición de (C)) de la imagen.
En [Ajustes avanzados] del papel personalizado, seleccione 1101: [Posición de imagen] y ajuste el valor en [Dirección alimentación] de [Ampliación imagen: Cara 1].
Pulse [+] para aumentar la escala y [−] para reducirla.
(e) Ajustar la posición de la imagen (si no se utiliza papel personalizado)
Ajuste la posición vertical y horizontal de la imagen, de forma que el centro (A) del borde anterior de la imagen quede alineado con la marca de registro.
En el grupo 01: [Máquina: Posición imagen] del menú [Parámetros de ajuste para usuarios], ajuste la posición de la imagen.
0101: [Posición imagen: Con alim.: Cara1]
0103: [Posic.imag.:Alim.mrgn corto:Cara1]
