Nombres de componentes

ADVERTENCIA

  • No quite ninguna tapa o tornillo excepto los mencionados explícitamente en este manual. En el interior de esta máquina hay componentes de alto voltaje que representan un peligro de descarga eléctrica. En caso de que los componentes internos de la máquina necesiten mantenimiento, ajuste o reparación, póngase en contacto con su representante de ventas o de servicio técnico.
  • No intente desmontar ni modificar esta máquina. Si lo hace, puede existir riesgo de quemaduras y descargas eléctricas.

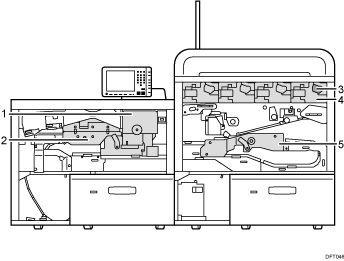

Ilustración con leyenda del cuerpo de la máquina numerado

  1. Unidad del cajón izquierdo

  2. Unidad Buffer Pass

  3. Unidad de carga

  4. Unidad de revelado

    • Unidad fotoconductora

    • Unidad de limpieza de la PCU

  5. Unidad del cajón derecho
