Se aplica una tecnología original de Ricoh para controlar de forma separada la corrección de la desviación y el registro del escaneo principal, para lograr una alta precisión en el registro de delante hacia atrás.
El CIS* mide la cantidad de desviación.
El rodillo de registro gira (alrededor del eje de apoyo fijo) y después se desplaza lateralmente para ajustar la desviación y el registro de escaneo principal.

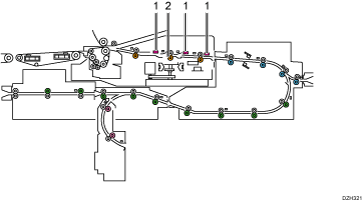

1. Sensor de imagen de contacto (CIS)
El CIS calcula la cantidad de corrección
2. Rodillo de registro
El rodillo de registro ajusta la desviación y el registro de escaneo principal.
* Sensor de imagen de contacto
Ajustes avanzados relacionados
Mecanismo de detección del borde anterior de forma detallada
Si el papel pasa por el rodillo de registro, el CIS emite luz y lee la cantidad de luz que se refleja, con el fin de detectar el borde anterior.
La lectura del sensor es OV si no hay reflejo (no se detecta papel), al tiempo que se detecta un determinado voltaje si hay reflejo.
El alto voltaje se detecta cuando el reflejo es alto; papel blanco, mientras que el bajo voltaje se detecta cuando el reflejo es bajo; papel oscuro o negro.
El modo CIS y su intensidad de luz se configuran conforme al color del medio (color, negro).
Sin embargo, el voltaje bajo del nivel de reflejo bajo puede, en ocasiones, detectarse erróneamente como atasco. En este caso, aumente la intensidad de la luz.
