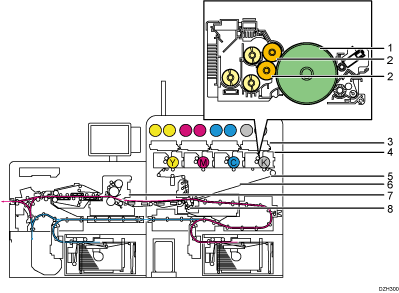

Visión general

  1. Tambor OPC

  2. Rodillo de revelado

  3. Unidad láser

  4. Rodillo de carga

  5. Banda de transferencia intermedia (ITB)

  6. Rodillo de transferencia de imagen

  7. Unidad de fusión

  8. Rodillo de transferencia de papel (PTR)

El proceso de impresión se compone de los siguientes pasos:

Carga del tambor Exposición al láser Revelado Transferencia Fusión

  • Carga del tambor: el rodillo de carga [4] proporciona una carga igual en toda la superficie del tambor OPC [1].

  • Exposición al láser: la unidad láser [3] crea una imagen latente electrostática en el tambor OPC [1].

  • Revelado: el rodillo de revelado [2] lleva tóner a la imagen latente en el tambor OPC [1].

  • Transferencia de la imagen

    Transferencia del tambor a la banda: las imágenes de tóner creadas en cada tambor OPC [1] se transfieren secuencialmente a la ITB [5].

    Transferencia de la banda al papel: la imagen del tóner en la ITB [5] se transfiere al papel cuando este pasa por el PTR [8].

  • Fusión: la unidad de fusión [7] aplica calor y presión para fusionar la imagen del tóner en el papel.
