Este capítulo descreve os tamanhos e tipos de papel recomendados.
Se você usar um papel que enrole por estar muito seco ou muito úmido, poderá ocorrer atolamento de papel.
Não utilize papel projetado para impressoras jato de tinta, pois ele pode aderir à unidade de fusão e provocar falha na alimentação.
Ao colocar transparências, verifique a frente e o verso das folhas e coloque-as corretamente. Caso contrário, poderá ocorrer falha na alimentação.
Bandejas 1, 2 e LCT largo (bandejas 3 a 8)*1, *14
Tipo e peso do papel | Tamanho do Papel | Capacidade de papel |
|---|---|---|
52,3-470,0 g/m2 (Contínuo de 14,0 lb. – Capa de 172 lb.) *17 Peso do papel 1–Peso do papel 9*2*16 | Tamanhos de papel que podem ser detectados automaticamente:*3
A3
A3 | 2.400 folhas |
52,3-470,0 g/m2 (Contínuo de 14,0 lb. – Capa de 172 lb.) *17 Peso do papel 1–Peso do papel 9*2*16 | Selecione o tamanho do papel usando o menu Definições da bandeja de papel:
A6 11 × 15
A4 10 × 15 | 2.400 folhas |
52,3-470,0 g/m2 (Contínuo de 14,0 lb. – Capa de 172 lb.) *17 Peso do papel 1–Peso do papel 9*2*16 | Tamanho personalizado: *6:
Vertical: 100,0-330,2 mm Horizontal: 139,7–487,7 mm
Vertical: 3,94-13,00 polegadas Horizontal: 5,50–19,20 pol | 2.400 folhas |
Cuchê: Brilhante*18 Cuchê: Fosco*18 Papel não carbono *15 52,3-470,0 g/m2 (Contínuo de 14,0 lb. – Capa de 172 lb.) *17 Peso do papel 1–Peso do papel 9*2*16 | Tamanhos de papel que podem ser detectados automaticamente:*3
A3
A3 | *8 |
Cuchê: Brilhante*18 Cuchê: Fosco*18 Papel não carbono *15 52,3-470,0 g/m2 (Contínuo de 14,0 lb. – Capa de 172 lb.) *17 Peso do papel 1–Peso do papel 9*2*16 | Selecione o tamanho do papel usando o menu Definições da bandeja de papel:
A6 11 × 15
A4 10 × 15 | *8 |
Cuchê: Brilhante*18 Cuchê: Fosco*18 Papel não carbono *15 52,3-470,0 g/m2 (Contínuo de 14,0 lb. – Capa de 172 lb.) *17 Peso do papel 1–Peso do papel 9*2*16 | Tamanho personalizado: *6:
Vertical: 100,0-330,2 mm Horizontal: 139,7–487,7 mm
Vertical: 3,94-13,00 polegadas Horizontal: 5,50–19,20 pol | *8 |
Papel translúcido | A3 | *8 |
Transparências | A4 | *8 |
Separador*9 | A4 | *8 |
Papel de etiqueta*18 | A4 | *8 |
Envelopes*7 | *10, *11, *12 240 × 332 mm, 235 × 120 mm, 120 × 235 mm, 105 × 241 mm, 110 × 220 mm | *14 |
*1 Você pode instalar a bandeja de folhas de banner para a bandeja 3, 5 ou 7.
*2 Quando se especifica papel com comprimento de 487,8 mm (19,20 pol) ou mais, o peso máximo do papel para a bandeja é Peso do papel 7.
*3 Se a bandeja de folha de banner estiver instalada, os tamanhos de papel não são detectados automaticamente.
*4 Quando a bandeja de folha de banner estiver instalada, selecione o tamanho do papel usando o menu Defin da band de papel.
*5 Se a bandeja de folha de banner estiver instalada, você não poderá selecionar tamanhos de papel.
*6 Quando a bandeja de folha de banner está instalada, até 800 folhas de papel de 420,0-700,0 mm (16,54-27,55 polegadas) de comprimento podem ser alimentadas.
*7 Se a bandeja de folha de banner estiver instalada, você não poderá selecionar tipos de papel.
*8 Não empilhe papel acima da marca de limite O número máximo de folhas que podem ser colocadas ao mesmo tempo depende dos pesos e das condições do papel.
*9 É necessária a guia.
*10 Abra as abas e coloque os envelopes com as abas apontando para o lado direito da bandeja de papel.
*11 É necessário especificar os tamanhos dos envelopes, incluindo os tamanhos das abas, usando [Tam person] em [Definições da bandeja de papel].
*12 Os tamanhos dos envelopes na mesa não incluem suas abas.
*13 Alise os enrolamentos para ajustá-los dentro das diretrizes a seguir.
Papel de 52,3–256,0 g/m2: altura do enrolamento 10 mm ou inferior, R acima de 100 mm
Papel de 256,1 – 300 g/m2 : altura do enrolamento na frente de 10 mm ou inferior, altura do enrolamento no verso de 4 mm ou inferior, R acima de 100 mm
Papel de 300,1 – 350 g/m2: altura do enrolamento na frente de 10 mm ou inferior, altura do enrolamento no verso de 2 mm ou inferior, R acima de 100 mm
Papel de 350,1 – 4700 g/m2: altura do enrolamento na frente de 10 mm, altura do enrolamento no verso de 0 mm, R acima de 100 mm
*14 Nivele o enrolamento do envelope e, em seguida, defina a diferença entre a altura da pilha da parte inferior do envelope e a altura da pilha da parte da aba como 10 mm (0,4 polegadas) ou inferior.
*15 Encaixe a guia pequena e a guia final ao colocar papel não carbono de peso 2 ou menos.
*16 Ao carregar o seguinte papel, prenda a guia pequena e a guia final:
B5 JIS
(largura: 182 mm; comprimento: 257 mm)–SRA4 (largura: 225 mm; comprimento: 320 mm) de Peso do papel 8 ou 9
*17 É especificada a marca comercial do papel utilizável de 400 g/m2 ou mais. Para obter mais informações, entre em contato com o revendedor local.
*18 Evite usar em alta temperatura e umidade.
Bandeja de alimentação manual múltipla (bandeja A)
Tipo e peso do papel | Tamanho do Papel | Capacidade de papel |
|---|---|---|
52,3 a 216,0 g/m2 (Contínuo 14,0 lb - Capa 79,9 lb) Peso do papel 1–Peso do papel 5 | Tamanhos de papel que podem ser detectados automaticamente:
A3
A3 | 500 folhas |
52,3 a 216,0 g/m2 (Contínuo 14,0 lb - Capa 79,9 lb) Peso do papel 1–Peso do papel 5 | *1
B5 JIS 10 × 15
A4 10 × 14 | 500 folhas |
52,3 a 216,0 g/m2 (Contínuo 14,0 lb - Capa 79,9 lb) Peso do papel 1–Peso do papel 5 | Tamanho personalizado: *2:
Vertical: 100,0-330,2 mm*3 Horizontal: 139,7-487,7 mm *4 *5
Vertical: 3,94-13,00 polegadas*3 Horizontal: 5,50-19,20 polegadas *4 *5 | 500 folhas |
Papel translúcido | A3 | *6 |
Transparências | A4 | *6 |
Separador*7 | A4 | *6 |
Envelopes |
Vertical: 100,0-330,2 mm Horizontal: 139,7–487,7 mm
Vertical: 3,94-13,00 polegadas Horizontal: 5,50–19,20 pol | 10 folhas |
*1 Selecione o tamanho do papel. Para obter mais informações, consulte a Alterar as definições de papel na bandeja.
*2 Insira o tamanho do papel. Para obter mais informações, consulte a Alterar as definições de papel na bandeja.
*3 Quando imprimir em papel com comprimento horizontal de 487,8 mm ou mais, é possível especificar um comprimento vertical entre 210,0 mm e 330,2 mm (8,27 polegadas e 13,00 polegadas).
*4 Se a bandeja de folha de banner da bandeja de alimentação manual múltipla (bandeja A) estiver instalada, o comprimento horizontal máximo do tamanho personalizado de papel é 700,0 mm (27,55 pol).
*5 Quando usar papel com comprimento horizontal entre 700,1 mm e 1260,0 mm (27,56 polegadas e 49,60 polegadas) com a bandeja de folhas de banner da bandeja de alimentação manual múltipla (Bandeja A) fixada, coloque e imprima uma folha por vez. No entanto, dependendo da marca, papéis com comprimento horizontal de 700,1 mm (27,56 polegadas) ou mais podem ficar inviáveis para uso, pois podem causar atolamento ou outros problemas.
*6 Não empilhe papel acima da marca de limite O número máximo de folhas que podem ser colocadas ao mesmo tempo depende dos pesos e das condições do papel.
*7 É necessária a guia.
Interposer CI5030
Tipo e peso do papel | Tamanho do Papel | Capacidade de papel |
|---|---|---|
64,0–216,0 g/m2 (Contínuo 17,1 lb – Capa 79,9 lb) Peso do papel 2–Peso do papel 5 | Tamanhos de papel que podem ser detectados automaticamente:
A3
A3 | 2 x 200 folhas |
64,0–216,0 g/m2 (Contínuo 17,1 lb – Capa 79,9 lb) Peso do papel 2–Peso do papel 5 | Selecione o tamanho do papel usando o menu Definições da bandeja de papel:
B5 JIS 11 × 15
A4 11 × 14 | 2 x 200 folhas |
64,0–216,0 g/m2 (Contínuo 17,1 lb – Capa 79,9 lb) Peso do papel 2–Peso do papel 5 | Tamanho personalizado:
Vertical: 139,7–330,2 mm Horizontal: 139,7–487,7 mm
Vertical: 5,50–13,00 pol Horizontal: 5,50–19,20 pol | 2 x 200 folhas |
Interposer CI5040
Tipo e peso do papel | Tamanho do Papel | Capacidade de papel |
|---|---|---|
52,3–300,0 g/m2 (14,0 lb Contínuo–165,0 lb Índice) Peso do papel 1–Peso do papel 7 | Tamanhos de papel que podem ser detectados automaticamente:
A3
A3 | 180 folhas × 2 |
52,3–300,0 g/m2 (14,0 lb Contínuo–165,0 lb Índice) Peso do papel 1–Peso do papel 7 | Selecione o tamanho do papel usando o menu Definições da bandeja de papel:
B5 JIS 11 × 15
A4 11 × 14 | 180 folhas × 2 |
52,3–300,0 g/m2 (14,0 lb Contínuo–165,0 lb Índice) Peso do papel 1–Peso do papel 7 | Tamanho personalizado:
Vertical: 139,7–330,2 mm Horizontal: 139,7–487,7 mm
Vertical: 5,50–13,00 pol Horizontal: 5,50–19,20 pol | 180 folhas × 2 |
Cuchê: Brilhant Cuchê: Fosco 105,1–300,0 g/m2 (28,1 lb. Contínuo –165,0 lb. Índice) Peso do papel 4–Peso do papel 7 | Tamanhos de papel que podem ser detectados automaticamente:
A3
A3 | *1 |
Cuchê: Brilhant Cuchê: Fosco 105,1–300,0 g/m2 (28,1 lb. Contínuo –165,0 lb. Índice) Peso do papel 4–Peso do papel 7 | Selecione o tamanho do papel usando o menu Definições da bandeja de papel:
B5 JIS 11 × 15
A4 11 × 14 | *1 |
Cuchê: Brilhant Cuchê: Fosco 105,1–300,0 g/m2 (28,1 lb. Contínuo –165,0 lb. Índice) Peso do papel 4–Peso do papel 7 | Tamanho personalizado:
Vertical: 139,7–330,2 mm Horizontal: 139,7–487,7 mm
Vertical: 5,50–13,00 pol Horizontal: 5,50–19,20 pol | *1 |
Papel translúcido | A3 | *1 |
Transparências | A4 | *1 |
Separador 52,3–300,0 g/m2 (14,0 lb Contínuo–165,0 lb Índice) Peso do papel 1–Peso do papel 7 | A4 | *1 |
PapC/aba:Brilhante PapC/aba: Fosco PapC/aba: Alto brilho 105,1–300,0 g/m2 (28,1 lb. Contínuo –165,0 lb. Índice) Peso do papel 4–Peso do papel 7 | A4 | *1 |
Papel de etiqueta 52,3–300,0 g/m2 (14,0 lb Contínuo–165,0 lb Índice) Peso do papel 1–Peso do papel 7 | A4 | *1 |
*1 Não empilhe papel acima da marca de limite. O número máximo de folhas que você pode colocar de uma vez depende da espessura e condições do papel.
Intermediário de encadernação sem costura
Tipo e peso do papel | Tamanho do Papel | Capacidade de papel |
|---|---|---|
90,0-300,0 g/m2 (24,1 lb. Bond-165,0 lb. índice) Peso do papel 4–Peso do papel 7 | Tamanhos de papel que podem ser detectados automaticamente:
A3
11 × 17 | 200 folhas (ou até 24 mm de altura) x 2 |
90,0-300,0 g/m2 (24,1 lb. Bond-165,0 lb. índice) Peso do papel 4–Peso do papel 7 | Selecione o tamanho do papel usando o menu Definições da bandeja de papel:
B4 JIS
A3 | 200 folhas (ou até 24 mm de altura) x 2 |
90,0-300,0 g/m2 (24,1 lb. Bond-165,0 lb. índice) Peso do papel 4–Peso do papel 7 | Tamanho personalizado:
Vertical: 257,0–330,2 mm Horizontal: 364,0–487,7 mm
Vertical: 10,12–13,00 polegadas Horizontal: 14,34–19,20 polegadas | 200 folhas (ou até 24 mm de altura) x 2 |
Peso do papel
Peso do papel*1 | Métrico | Papel Bond | Papel Capa | Papel índice |
|---|---|---|---|---|
Peso do papel 1*2 | 52,3–63,0 g/m2 | 14,0-16,9 lb Contínuo | 19,0-23,0 lb Contínuo | 29,0-34,9 lb Índice |
Peso do papel 2 | 63,1–80,0 g/m2 | 17,0-21,0 lb Contínuo | 23,1-29,9 lb Capa | 35,0-44,0 lb Índice |
Peso do papel 3 | 80,1–105,0 g/m2 | 21,1-28,0 lb Contínuo | 30,0-38,9 lb Capa | 44,1-58,0 lb Índice |
Peso do papel 4 | 105,1–163,0 g/m2 | 28,1-43,0 lb Contínuo | 39,0-60,0 lb Capa | 58,1-90,0 lb Índice |
Peso do papel 5 | 163,1–220,0 g/m2 | 43,1-58,9 lb Contínuo | 60,1-80,9 lb Capa | 90,1-121,0 lb Índice |
Peso do papel 6 | 220,1–256,0 g/m2 | 59,0-68,0 lb Contínuo | 81,0-94,0 lb Capa | 121,1-141,0 lb Índice |
Peso do papel 7 | 256,1–300,0 g/m2 | 68,1-80,0 lb Contínuo | 94,1–110,0 lb Capa | 141,1–165,0 lb Índice |
Peso do papel 8 | 300,1-350,0 g/m2 | 80,1-93,3 lb Contínuo | 110,1-128,8 lb Capa | 165,1-193,3 lb Índice |
Peso do papel 9*3 | 350,1-470,0 g/m2 | 93,4-172 lb Capa | 128,9-147,0 lb Capa | 193,4-221,0 lb Índice |
*1 A qualidade de impressão diminuirá se o papel em uso estiver perto do limite máximo ou mínimo de peso. Altere a definição de peso de papel para um valor mais fino ou mais grosso.
*2 Ao colocar papel de 52,3-63,0 g/m2 (14,0-16,9 lb Contínuo), as bordas podem enrolar ou pode ocorrer falha na alimentação de papel, dependendo do tipo de papel.
*3 É especificada a marca comercial do papel utilizável de 400 g/m2 ou mais. Para obter mais informações, entre em contato com o revendedor local.
O processo de calibração que utiliza o sensor em linha com a controladora conectada é válido para os seguintes tamanhos de papel:
A4
, 81/2 × 11, A3, 11 × 17, SRA3
Certos tipos de papel, como papel translúcido ou transparências, podem produzir ruído durante o processo. Esse ruído não indica problema e não afeta a qualidade de impressão.
A capacidade de papel descrita nas tabelas acima é um exemplo. A capacidade de papel real pode ser menor, dependendo do tipo de papel.
Quando colocar papel, certifique-se de que a altura da resma não exceda à marca de limite da bandeja.
Se ocorrer a alimentação de várias folhas, ventile-as bem ou coloque-as uma de cada vez na bandeja de alimentação manual múltipla (bandeja A).
Você pode especificar se a máquina detectará automaticamente ou não a alimentação de várias folhas de papel em cada bandeja. Em [0304 Detectar JAM099], em [Definições de ajuste para operadores], você também pode especificar se os trabalhos atuais serão suspensos ou não quando a alimentação de várias folhas for detectada. É possível especificar a configuração de detecção de alimentação dupla para o Interposer CI5040 em "2101 Detectar JAM573" ou "2101 Detectar JAM574". Entretanto, dependendo das condições do papel, o equipamento pode não detectar corretamente a alimentação de várias folhas. Para obter mais informações sobre Definições de ajuste para operadores, consulte a 0304 Detectar JAM099, 2101 Detectar JAM573 ou 2101 Detectar JAM574.
Alise as folhas que estiverem enroladas antes de as colocar.
A função Ajustar o enrolamento do papel talvez não consiga remover totalmente o enrolamento dependendo do tipo de papel e da direção de suas fibras. Se o papel com granulação longa não desenrolar corretamente, experimente papel com o granulação curta. Para obter mais informações sobre a função Ajustar o enrolamento do papel, consulte a 0301 Corrigir enrolam pap impr:1ld:P/cima, 0302 Corrigir enrolam pap impr:1ld:P/baixo e 0303 Corrigir enrolam pap impr:2 lados.
Dependendo do tamanho, peso ou tipo de papel, a velocidade da impressão pode ser mais lenta do que o habitual.
Ao colocar envelopes, consulte a Envelopes.
Quando imprimir em papel timbrado, a orientação de colocação do papel varia de acordo com a função usada. Para obter mais informações, consulte a Colocar papel de orientação fixa ou papel com impressão nos 2 lados.
Os tipos de papel que você pode selecionar em Defin. papel band. são apenas classificações gerais. A qualidade de impressão para cada tipo de papel em uma classificação não é garantida. Para obter mais informações, consulte a Papel não utilizado.
Se a superfície do papel estiver empoeirada, poderão aparecer manchas brancas na impressão. Para remover a poeira, ventile bem o papel.
Ao colocar papel de etiqueta:
Selecione [Papel de etiqueta] para [Tipo de papel] em [Definições da bandeja de papel] e selecione o peso do papel apropriado em [Peso do papel].
Ao colocar transparências:
Para imprimir em transparências, selecione [Transparência] para [Tipo de papel] em [Defin da band de papel].
Ao colocar transparências, verifique a frente e o verso das folhas e coloque-as corretamente. Caso contrário, poderá ocorrer falha na alimentação.
Ventile bem as transparências sempre que utilizá-las. Isso evita que as transparências grudem umas nas outras e sejam alimentadas de forma errada.
Remova as impressões, uma a uma.
Ao enviar documentos para o empilhador de alta capacidade, especifique a bandeja de saída como a bandeja superior do empilhador. Para obter mais informações, consulte Device Management.
Ao colocar papel translúcido:
Ao colocar papel translúcido, sempre utilize papel granulado e defina a orientação do papel de acordo com a granulação.
O papel translúcido absorve facilmente a umidade e enrola. Alise o papel translúcido antes de carregá-lo. Para obter mais informações sobre definições para alisar papel enrolado, consulte a 0301 Corrigir enrolam pap impr:1ld:P/cima, 0302 Corrigir enrolam pap impr:1ld:P/baixo e 0303 Corrigir enrolam pap impr:2 lados.
Remova as impressões, uma a uma.
Ao carregar papel cuchê:
Se você quiser usar papel brilhante, selecione [Cuchê: Brilhante] ou [Cuchê: Brilho intenso] para [Tipo de papel]. Se quiser utilizar papel fosco (incluindo papel seda, sem brilho e acetinado), selecione [Cuchê: Fosco] em [Tipo de papel]. Para obter mais informações sobre as definições para o uso de papel cuchê com papel personalizado, consulte a Registrar um papel personalizado.
Ao colocar papel cuchê ou papel brilhante, ventile sempre o papel antes de usá-lo.
Se ocorrer um atolamento de papel ou se o equipamento emitir um ruído estranho ao colocar pilhas de papel cuchê, coloque a uma folha de papel cuchê de cada vez.
Para colocar papel couchê no LCT largo, você deve especificar [Cuchê: Brilhante], [Cuchê: Fosco] ou [Cuchê: Brilho intenso] como o tipo de papel e selecionar o peso do papel apropriado em [Peso do papel].
Ao colocar papel colorido:
Dependendo da cor do papel, a posição do papel pode não ser detectada corretamente, fazendo com que o papel atole.
Quando utilizar papel de cor clara, especifique o tipo de papel como [Colorido] em [Definições da bandeja de papel].
Se você utilizar papel preto ou de cor escura ou especificar o tipo de papel como [Colorido] em [Definições da bandeja de papel] e o atolamento não for eliminado, especifique o tipo de papel como [Preto].
Ao usar papel não carbono, observe o seguinte:
O papel não carbono só pode ser utilizado quando o LCT largo é usado com o Finisher SR 5050/5110 ou Booklet Finisher SR5060/5120 para pós-processamento.
Não é possível executar a impressão duplex.

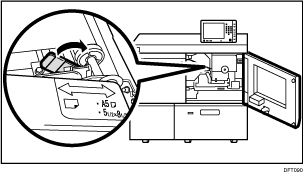

Para colocar folhas de papel de tamanho A5
ou 51/2 × 81/2:Para folhas de papel de tamanho A5
ou 51/2 × 81/2, abra a tampa frontal esquerda da unidade principal e gire a alavanca para A5/Meio carta para a direita.
Se a pasta transparente estiver enrolada, antes de colocá-la, nivele-a de modo que a diferença de altura nas bordas opostas seja inferior a 18 mm.
