Guia de nomes e funções de componentes

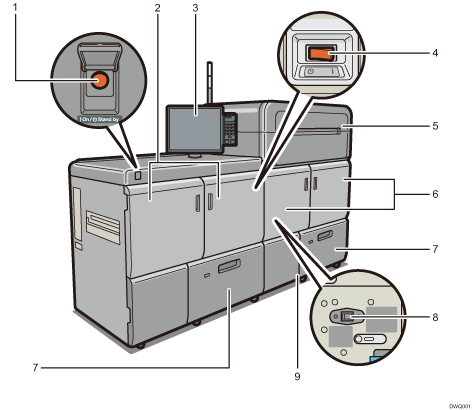

Vista frontal e esquerda

1. Interruptor de alimentação principal

   Para operar o equipamento, o interruptor de alimentação principal deve estar ligado. Se estiver desligado, abra a tampa e ligue o interruptor.

2. Tampa frontal da unidade principal esquerda

   Abra para remover atolamentos de papel ou para ligar/desligar o botão de alimentação.

3. Painel de controle

   Consulte a Guia de nomes e funções do painel de controle do equipamento..

4. Interruptor de alimentação

   Pressione para desligar o equipamento completamente. O interruptor de alimentação deve estar na posição "ligado" em uso normal. O interruptor está dentro da tampa frontal da unidade principal esquerda. Para obter mais informações, consulte a O que fazer e não fazer.

5. Compartimento de cartuchos de toner

   Instale os cartuchos de toner nesse local.

   Abra a tampa para substituir os cartuchos de toner.

6. Tampa frontal da unidade principal direita

   Abrir para remover os papéis atolados.

7. Bandejas de papel (bandejas 1 e 2)

   Coloque papel aqui.

8. Aquecedor antiumidade da unidade de transferência

   Aquece o interior do equipamento para manter a umidade adequada. Esses aquecedores mantêm o equipamento quente, mesmo se o interruptor de energia estiver desligado.

9. Tampa de cartucho de toner usado

   Abra para substituir o frasco de toner descartado.

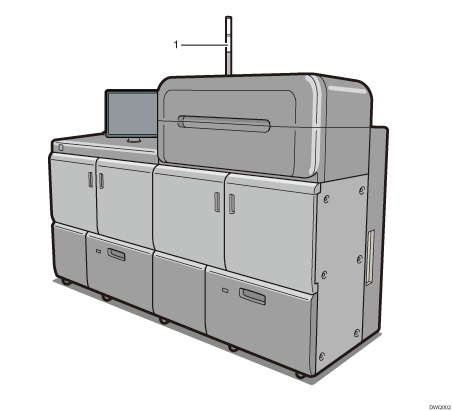

Vista frontal e direita

1. Luz de aviso

   Consulte a Guia de funções da luz de aviso.

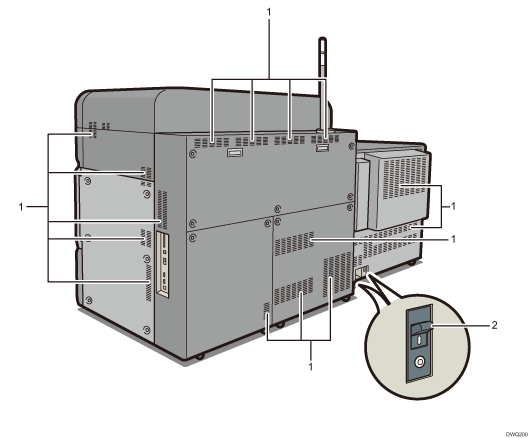

Vista traseira e direita

1. Saídas de ar

   Previnem o superaquecimento.

2. Disjuntor diferencial

   Protege os usuários de choques elétricos. Para obter mais informações sobre como verificar o disjuntor diferencial, consulte a Verificar os disjuntores diferenciais.
