Parça Adları ve İşlevleri Rehberi

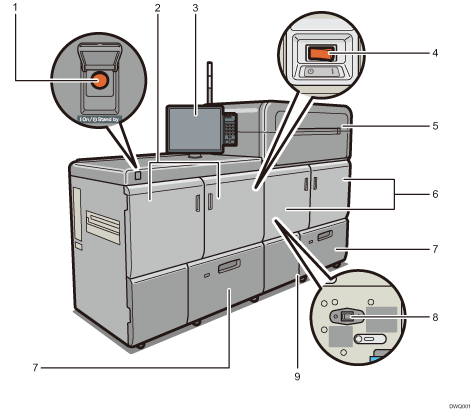

Ön ve sol görünüm

1. Ana güç düğmesi

   Makineyi kullanmak için, ana güç düğmesi açık olmalıdır. Kapalıysa, ana güç düğmesinin kapağını açın ve düğmeyi açın.

2. Sol ana çerçeve ön kapağı

   Kağıt sıkışmalarını gidermek veya AC güç düğmesini açmak/kapatmak için açın.

3. Kontrol paneli

   Bkz. Makinenin Kontrol Paneli Adları ve İşlevleri Rehberi.

4. AC güç anahtarı

   Makinenin gücünü tamamen kapatmak için basın. Normal kullanımda AC güç düğmesi açık tutulmalıdır. Düğme sol ana çerçeve ön kapağının içindedir. Ayrıntılar için, bkz. Yapılması Gerekenler ve Yapılmaması Gerekenler.

5. Toner kartuşu bölmesi

   Toner kartuşlarını buraya takın.

   Toner kartuşlarını değiştirmek için kapağı açın.

6. Sağ ana çerçeve ön kapağı

   Kağıt sıkışmalarını gidermek için açın.

7. Kağıt kasetleri (Kaset 1-2)

   Kağıdı buraya yükleyin.

8. Aktarma ünitesi nem giderici ısıtıcı

   Uygun nemi muhafaza etmek için makinenin içini ısıtın. Bu ısıtıcılar, makine kapatılsa bile, makineyi ılık tutar.

9. Atık toner kartuş kapağı

   Atık toner şişesini değiştirmek üzere açın.

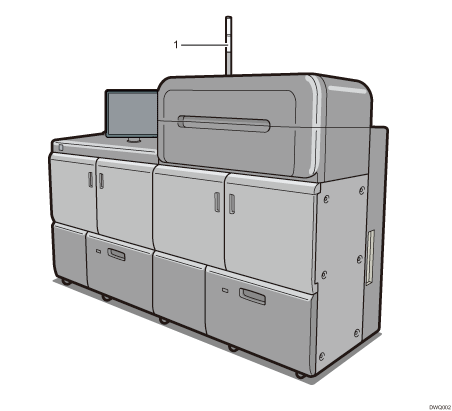

Ön ve sağ görünüm

1. Dikkat lambası

   Bkz. Dikkat Işığı İşlev Rehberi.

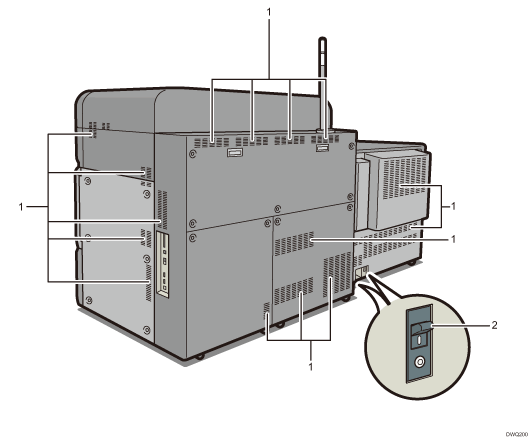

Arka ve sağ görünüm

1. Havalandırma delikleri

   Aşırı ısınmayı önleyin.

2. Toprak kaçak kesicisi

   Kullanıcıları elektrik şokuna karşına korur. Toprak kaçağı kesicisiyle ilgili ayrıntılar için bkz. Topraklama Kırıcılarının Kontrol Edilmesi.
