I det här avsnittet beskrivs rekommenderade pappersformat och -typer.
Om du använder papper som böjer sig, antingen för att det är för torrt eller för fuktigt, kan det hända att häftklamrar fastnar eller att papperet fastnar i maskinen.
Använd inte papper avsett för bläckstråleskrivare eftersom sådant papper kan fastna i fixeringsenheten och orsaka pappersstopp.
När du lägger i OH-film ska du kontrollera fram- och baksidan av arken och placera dem korrekt. Annars kan de matas fel.
Kassett 1, 2 och brett stormagasin (Kassett 3 till 8)*1, *14
Papperstyp och vikt | Pappersstorlek | Papperskapacitet |
|---|---|---|
52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. omslag) *17 Pappersvikt 1–Pappersvikt 9*2*16 | Pappersformat som kan identifieras automatiskt:*3
A3
A3 | 2 400 ark |
52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. omslag) *17 Pappersvikt 1–Pappersvikt 9*2*16 | Välj pappersformat med hjälp av menyn Kassett- & pappersinst.:
A6 11 × 15
A4 10 × 15 | 2 400 ark |
52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. omslag) *17 Pappersvikt 1–Pappersvikt 9*2*16 | Anpassat format: *6
Vertikalt: 100,0-330,2 mm Horisontellt: 139,7-487,7 mm
Vertikalt: 3,94-13,00 tum Horisontellt: 5,50-19,20 tum | 2 400 ark |
Bestr: glättat*18 Bestruket: matt*18 Självkopierande papper *15 52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. omslag) *17 Pappersvikt 1–Pappersvikt 9*2*16 | Pappersformat som kan identifieras automatiskt:*3
A3
A3 | *8 |
Bestr: glättat*18 Bestruket: matt*18 Självkopierande papper *15 52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. omslag) *17 Pappersvikt 1–Pappersvikt 9*2*16 | Välj pappersformat med hjälp av menyn Kassett- & pappersinst.:
A6 11 × 15
A4 10 × 15 | *8 |
Bestr: glättat*18 Bestruket: matt*18 Självkopierande papper *15 52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. omslag) *17 Pappersvikt 1–Pappersvikt 9*2*16 | Anpassat format: *6
Vertikalt: 100,0-330,2 mm Horisontellt: 139,7-487,7 mm
Vertikalt: 3,94-13,00 tum Horisontellt: 5,50-19,20 tum | *8 |
Genomskinligt papper | A3 | *8 |
OH-film | A4 | *8 |
Registerflikar*9 | A4 | *8 |
Etikettark*18 | A4 | *8 |
Kuvert*7 | *10, *11, *12 240 × 332 mm, 235 × 120 mm, 120 × 235 mm, 105 × 241 mm, 110 × 220 mm | *14 |
*1 Du kan installera kassetten för bannerark i kassett 3, 5 eller 7.
*2 När en papperslängd på 487,8 mm eller mer har angetts är kassettens maximala pappersvikt Pappersvikt 7.
*3 När kassetten för bannerark har installerats kan pappersformatet inte kännas av automatiskt.
*4 När kassett för bannerark har installerats, välj pappersformat genom att använda menyn Kasettpprinställningar.
*5 När kassett för bannerark har installerats kan du inte välja pappersformat.
*6 När kassetten för bannerark är installerad kan upp till 800 pappersark som är 420,0-700,0 mm (16,54-27,55 tum) långa matas.
*7 När kassetten för bannerark har installerats kan du inte välja papperstyp.
*8 Stapla inte papper högre än nivåmarkeringen. Det maximala antalet ark som du kan fylla på på en gång beror på papprets vikt och egenskaper.
*9 Registerfliksguiden krävs.
*10 Öppna flikarna och placera kuverten med flikarna pekande mot papperskassettens högra sida.
*11 Det är nödvändigt att ange formaten på kuverten inklusive deras flikstorlekar med [Anpassa format] i [Inställningar av kassettpapper].
*12 Kuvertformaten i tabellen inkluderar inte deras flikar.
*13 Böj tillbaks böjt papper så att det passar innanför pappersguiderna.
52,3–256,0 g/m2 papper: pappersböjning på 10 mm (0,39 tum) eller mindre, R över 100 mm (3,94 tum)
256,1–300 g/m2 papper: höjd på pappersböjningens framsida på 10 mm (0,39 tum) eller mindre, höjd på pappersböjningens baksida 4 mm (0,16 tum) eller mindre, R över 100 mm (3,94 tum)
300,1–350 g/m2 papper: höjd på pappersböjningens framsida på 10 mm (0,4 tum) eller mindre, höjd på pappersböjningens baksida 2 mm (0,08 tum) eller mindre, R över 100 mm (3,94 tum)
350,1–4 700 g/m2 papper: höjd på pappersböjningens framsida 10 mm (0,39 tum), höjd på pappersböjningens baksida 0 mm, R över 100 mm (3,94 tum)
*14 Böj tillbaks böjda kuvert, ange skillnaden mellan stapelhöjden på kuvertets underdel och stapelhöjden på flikpartiet till 10 mm (0,4 tum) eller mindre.
*15 Fäst den lilla registerfliksguiden när du fyller på självkopierande/karbonfritt papper med pappersvikt 2 eller lägre.
*16 När du fyller på följande papper ska du fästa den lilla fästfliken:
B5 JIS
(bredd: 182 mm; längd: 257 mm)–SRA4 (bredd: 225 mm; längd: 320 mm) från Pappersvikt 8 eller 9
*17 Pappersmärket av användbart papper på 400 g/m2 eller mer är specificerat. Mer information kan du få av din återförsäljare.
*18 Undvik användning vid hög temperatur och luftfuktighet.
Sidoinmatningsfack (kassett A)
Papperstyp och vikt | Pappersstorlek | Papperskapacitet |
|---|---|---|
52,3–216,0 g/m2 (14,0 lb. Bond–79,9 lb. omslag) Pappersvikt 1–Pappersvikt 5 | Pappersformat som kan identifieras automatiskt:
A3
A3 | 500 ark |
52,3–216,0 g/m2 (14,0 lb. Bond–79,9 lb. omslag) Pappersvikt 1–Pappersvikt 5 | *1
B5 JIS 10 × 15
A4 10 × 14 | 500 ark |
52,3–216,0 g/m2 (14,0 lb. Bond–79,9 lb. omslag) Pappersvikt 1–Pappersvikt 5 | Anpassat format: *2
Vertikalt: 100,0-330,2 mm *3 Horisontellt: 139,7 – 487,7 mm*4*5
Vertikalt: 3,94-13,00 tum *3 Horisontellt: 5,5 – 19,2 tum*4*5 | 500 ark |
Genomskinligt papper | A3 | *6 |
OH-film | A4 | *6 |
Registerflikar*7 | A4 | *6 |
Kuvert |
Vertikalt: 100,0-330,2 mm Horisontellt: 139,7-487,7 mm
Vertikalt: 3,94-13,00 tum Horisontellt: 5,50-19,20 tum | 10 ark |
*1 Välj pappersformat. För mer information, se Ändra kassett- och pappersinställningar.
*2 Ange pappersformat. För mer information, se Ändra kassett- och pappersinställningar.
*3 Vid utskrift på papper med en horisontell längd på minst 487,8 mm kan du ange en vertikal längd mellan 210 mm och 330,2 mm (8,27 tum och 13 tum).
*4 När kassetten för bannerark för sidoinmatningsfacket (kassett A) är installerad kan längden på papper av anpassat format vara max 700 mm.
*5 Vid användning av papper med en horisontell längd mellan 700,1 mm och 1260 mm (27,56 tum och 49,6 tum) med mellanark i sidoinmatningsfacket (fack A) bifogat, fyll på skriv ut ett ark i taget. Men, beroende på papperets varumärke, kan vissa papper med en horisontell längd på 700,1 mm (27,56 tum) eller mer vara oanvändbara då de kan orsaka att papperet fastnar eller andra typer av problem.
*6 Stapla inte papper högre än nivåmarkeringen. Det maximala antalet ark som du kan fylla på på en gång beror på papprets vikt och egenskaper.
*7 Registerfliksguiden krävs.
Interposer CI5030
Papperstyp och vikt | Pappersstorlek | Papperskapacitet |
|---|---|---|
64,0–216,0 g/m2 (17,1 lb. Bond–79,9 lb. omslag) Pappersvikt 2–Pappersvikt 5 | Pappersformat som kan identifieras automatiskt:
A3
A3 | 200 ark × 2 |
64,0–216,0 g/m2 (17,1 lb. Bond–79,9 lb. omslag) Pappersvikt 2–Pappersvikt 5 | Välj pappersformat med hjälp av menyn Kassett- & pappersinst.:
B5 JIS 11 × 15
A4 11 × 14 | 200 ark × 2 |
64,0–216,0 g/m2 (17,1 lb. Bond–79,9 lb. omslag) Pappersvikt 2–Pappersvikt 5 | Anpassat format:
Vertikalt: 139,7-330,2 mm Horisontellt: 139,7-487,7 mm
Vertikalt: 5,50-13,00 tum Horisontellt: 5,50-19,20 tum | 200 ark × 2 |
Interposer CI5040
Papperstyp och vikt | Pappersstorlek | Papperskapacitet |
|---|---|---|
52,3-300,0 g/m2 (14,0 lb. Bond-165,0 lb. Index) Pappersvikt 1–Pappersvikt 7 | Pappersformat som kan identifieras automatiskt:
A3
A3 | 180 ark × 2 |
52,3-300,0 g/m2 (14,0 lb. Bond-165,0 lb. Index) Pappersvikt 1–Pappersvikt 7 | Välj pappersformat med hjälp av menyn Kassett- & pappersinst.:
B5 JIS 11 × 15
A4 11 × 14 | 180 ark × 2 |
52,3-300,0 g/m2 (14,0 lb. Bond-165,0 lb. Index) Pappersvikt 1–Pappersvikt 7 | Anpassat format:
Vertikalt: 139,7-330,2 mm Horisontellt: 139,7-487,7 mm
Vertikalt: 5,50-13,00 tum Horisontellt: 5,50-19,20 tum | 180 ark × 2 |
Bestr: glättat Bestruket: matt 105,1-300,0 g/m2 (28,1 lb. Bond-165,0 lb. Index) Pappersvikt 4–Pappersvikt 7 | Pappersformat som kan identifieras automatiskt:
A3
A3 | *1 |
Bestr: glättat Bestruket: matt 105,1-300,0 g/m2 (28,1 lb. Bond-165,0 lb. Index) Pappersvikt 4–Pappersvikt 7 | Välj pappersformat med hjälp av menyn Kassett- & pappersinst.:
B5 JIS 11 × 15
A4 11 × 14 | *1 |
Bestr: glättat Bestruket: matt 105,1-300,0 g/m2 (28,1 lb. Bond-165,0 lb. Index) Pappersvikt 4–Pappersvikt 7 | Anpassat format:
Vertikalt: 139,7-330,2 mm Horisontellt: 139,7-487,7 mm
Vertikalt: 5,50-13,00 tum Horisontellt: 5,50-19,20 tum | *1 |
Genomskinligt papper | A3 | *1 |
OH-film | A4 | *1 |
Registerflikar 52,3-300,0 g/m2 (14,0 lb. Bond-165,0 lb. Index) Pappersvikt 1–Pappersvikt 7 | A4 | *1 |
Registerfl:Glätt Registerfl:Matt Registerf:Hblank 105,1-300,0 g/m2 (28,1 lb. Bond-165,0 lb. Index) Pappersvikt 4–Pappersvikt 7 | A4 | *1 |
Etikettark 52,3-300,0 g/m2 (14,0 lb. Bond-165,0 lb. Index) Pappersvikt 1–Pappersvikt 7 | A4 | *1 |
*1 Stapla inte papper högre än nivåmarkeringen. Det maximala antalet ark som kan fyllas på beror på papprets tjocklek och skick.
Limbindarens mellanarksmatare
Papperstyp och vikt | Pappersstorlek | Papperskapacitet |
|---|---|---|
90,0-300,0 g/m2 (24,1 lb. Bond-165,0 lb. Index) Pappersvikt 4–Pappersvikt 7 | Pappersformat som kan identifieras automatiskt:
A3
11 × 17 | 200 ark (eller upp till 24 mm i höjd) × 2 |
90,0-300,0 g/m2 (24,1 lb. Bond-165,0 lb. Index) Pappersvikt 4–Pappersvikt 7 | Välj pappersformat med hjälp av menyn Kassett- & pappersinst.:
B4 JIS
A3 | 200 ark (eller upp till 24 mm i höjd) × 2 |
90,0-300,0 g/m2 (24,1 lb. Bond-165,0 lb. Index) Pappersvikt 4–Pappersvikt 7 | Anpassat format:
Vertikalt: 257,0–330,2 mm Horisontellt: 364,0–487,7 mm
Vertikalt: 10,12–13,00 inches Horisontellt: 14,34-19,20 tum | 200 ark (eller upp till 24 mm i höjd) × 2 |
Pappersvikt
Pappersvikt*1 | Metrisk | Bond-papper | Omslagsark | Indexpapper |
|---|---|---|---|---|
Papersvikt 1*2 | 52,3-63,0 g/m2 | 14,0–16,9 lb. Bond | 19,0–23,0 lb. Omslag | 29,0–34,9 lb. Index |
Pappersvikt 2 | 63,1–80,0 g/m2 | 17,0–21,0 lb. Bond | 23,1–29,9 lb. Omslag | 35,0–44,0 lb. Index |
Pappersvikt 3 | 80,1–105,0 g/m2 | 21,1–28,0 lb. Bond | 30,0–38,9 lb. Omslag | 44,1–58,0 lb. Index |
Pappersvikt 4 | 105,1–163,0 g/m2 | 28,1–43,0 lb. Bond | 39,0–60,0 lb. Omslag | 58,1–90,0 lb. Index |
Pappersvikt 5 | 163,1–220,0 g/m2 | 43,1–58,9 lb. Bond | 60,1–80,9 lb. Omslag | 90,1–121,0 lb. Index |
Pappersvikt 6 | 220,1–256,0 g/m2 | 59,0–68,0 lb. Bond | 81,0–94,0 lb. Omslag | 121,1–141,0 lb. Index |
Pappersvikt 7 | 256,1-300,0 g/m2 | 68,1–80,0 lb. Bond | 94,1–110,0 lb. Omslag | 141,1–165,0 lb. Index |
Pappersvikt 8 | 300,1-350,0 g/m2 | 80,1-93,3 lb. Bond | 110,1-128,8 lb. Omslag | 165,1-193,3 lb. Index |
Pappersvikt 9*3 | 350,1-470,0 g/m2 | 93,4-172 lb. Omslag | 128,9-147,0 lb. Omslag | 193,4-221,0 lb. Index |
*1 Utskriftskvaliteten kan minska om det papper du använder ligger nära den undre eller övre gränsen. Ändra i så fall inställningen uppåt eller nedåt.
*2 När du fyller på med papper med vikten 52,3-63,0 g/m2 (14,0-16,9 lb. Bond) kan det hända att kanterna skrynklas eller att pappret matas fel beroende på papperstyp.
*3 Pappersmärket av användbart papper på 400 g/m2 eller mer är specificerat. Mer information kan du få av din återförsäljare.
Kalibreringsprocessen som använder in-linesensorn med kontrollern ansluten, är giltig för följande pappersformat:
A4
, 81/2 × 11, A3, 11 × 17, SRA3
Vissa papper som genomskinligt papper och OH-film kan låta lite när de matas ut/levereras. Detta ljud innebär inte något problem och utskriftskvaliteten påverkas inte
Papperskapaciteten som anges i tabellen ovan är exempel. Den faktiska papperskapaciteten kan vara lägre beroende på papperstyp.
När du fyller på papper ska du kontrollera att bunten inte överskrider gränsmarkeringen i kassetten.
Om upprepade fel uppstår vid matning ska du lufta arken ordentligt eller mata in dem ett och ett via sidoinmatningsfacket (kassett A).
Du kan specificera om maskinen automatiskt ska identifiera flersidig matning ifrån alla kassetter. I [0304 Identifiera JAM099] under [Justeringsinställningar för operatörer] kan du även ange om aktuellt jobb ska stoppas eller fortsätta när ett fel uppstår. Du kan ange inställning för identifiering av dubbelmatning för Interposer CI5040 i "2101 Identifiera" eller "2101 Identifiera JAM574". Men, beroende på papperets skick kanske maskinen inte upptäcker felet korrekt. För information om Justeringsinställningar för operatörer, se 0304 Identifiera JAM099, 2101 Identifiera JAM573 eller 2101 Identifiera JAM574.
Räta ut böjda ark innan du fyller på dem.
Funktionen Justera pappersböjning kan eventuellt inte räta ut papperet helt, det beror på papperstyp och fiberriktning. Om papper med långa fibrer inte går att räta ut, testa papper med korta fibrer istället. För information om funktionen Justera pappersböjning, se 0301 Korr. böj. på utmatningsppr: 1-sid: Uppåtvänd, 0302 Korr. böj. på utmatningsppr: 1-sid: Nedåtvänd och 0303 Korrigera böjning på utmatningspapper: 2-sidig.
Beroende på pappersformat, pappersvikt och papperstyp kan utskriftshastigheten bli lägre än normalt.
För mer information om hur du fyller på kuvert, se Kuvert.
Om du skriver ut på papper med brevhuvud skiljer sig papperets riktning beroende på vilken funktion du använder. För mer information, se Fylla på riktningsfixerat eller dubbelsidigt papper.
De papperstyper du kan välja i kassett- och pappersinställningar är endast allmänna klassificeringar. Utskriftskvaliteten för respektive typ av papper i en klassificering garanteras inte. För mer information, se Papper som inte kan användas.
Om pappersytan är dammig kan vita fläckar uppstå på utskrifterna. Lufta pappret ordentligt för att ta bort damm.
När du använder etikettark:
Välj [Etikettark] som [Papperstyp] i [Kassett- och pappersinställningar] och välj lämplig pappersvikt under [Pappersvikt].
När du fyller på OH-film:
För att skriva ut på OH-film väljer du [Transparens] under [Papperstyp] i [Kassettpprinställningar].
När du lägger i OH-film ska du kontrollera fram- och baksidan av arken och placera dem korrekt. Annars kan de matas fel.
Bläddra igenom OH-arken så att det kommer luft emellan dem innan du använder dem. På så sätt klistrar de inte ihop sig och fastnar.
Ta bort utskrivna papper ett i taget.
Vid utmatning till stapelenheten anger du vilket av stapelenhetens utmatningsfack som ska användas. För mer information, se handboken Enhetshantering.
När du använder genomskinligt papper:
När du använder genomskinligt papper bör du alltid använda papper med långa fibrer och lägga pappret i fiberriktningen.
Genomskinligt papper tar lätt upp fukt och böjer sig. Genomskinligt papper bör slätas ut innan det läggs i maskinen. För mer information om hur du slätar ut böjt papper, se 0301 Korr. böj. på utmatningsppr: 1-sid: Uppåtvänd, 0302 Korr. böj. på utmatningsppr: 1-sid: Nedåtvänd och 0303 Korrigera böjning på utmatningspapper: 2-sidig.
Ta bort utskrivna papper ett i taget.
När du använder bestruket papper:
Om du vill använda glättat papper väljer du [Bestruket: Glansigt] eller [Bestruket: Högglansigt] som [Papperstyp]. Om du vill använda matt papper (inklusive silkes-, glanslöst och/eller sidenpapper) väljer du [Bestruket: matt] som [Papperstyp]. För mer information om olika inställningar när du använder bestruket papper med anpassat format, se Registrera ett anpassat pappersformat.
När du fyller på bestruket eller glansigt papper, var noga med att alltid lufta pappret innan.
Om ett pappersstopp uppstår eller om maskinen gör konstiga ljud vid matning av bestrukna papper, mata istället maskinen med ett bestruket pappersark åt gången.
För att fylla på med bestruket papper i det breda stormagasinet måste du ange [Bestruket: Glansigt], [Bestruket: Matt] eller [Bestruket: Högglansigt] som pappersvikt och välja lämplig papperstjocklek under [Pappersvikt].
När du anger färgat papper:
Beroende på vilken färg pappret har kanske inte papperets position kan identifieras korrekt, vilket orsakar pappersstopp.
Om du använder ljust färgat papper, ska du ange papperstypen som [Färg] i [Kassett- och pappersinställningar].
Om du använder svart eller mörkt färgat papper och anger papperstypen som [Färg] i [Kassett- och pappersinställningar] och den åtgärden inte hjälper, ska du ange papperstypen som [Svart].
Observera följande när du använder självkopierande papper:
Självkopierande papper kan endast användas om ett brett stormagasin används tillsammans med Finisher SR 5050 eller Booklet Finisher SR5060 för efterbehandling.
Dubbelsidig utskrift är inte möjligt.

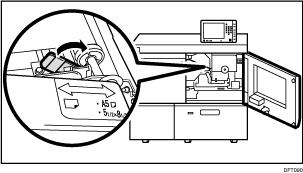

Så här fyller du på pappersark vars format är A5
eller 51/2 × 81/2:Vid leverans av pappersark med format A5
eller 51/2 × 81/2, öppna vänstra huvudenhetens frontlucka och vrid spaken för A5/Half Letter till höger.
Om plastmappen böjer sig, plattar du ut den så att höjdskillnaden för de motstående kanterna är mindre än 18 mm (0,71 tum) innan du lägger i den.
