Guide till komponenternas namn och funktioner

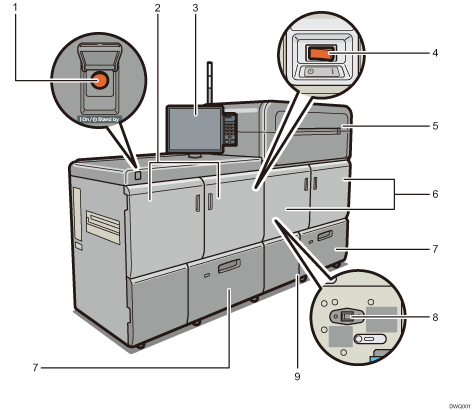

Vy framifrån och från vänster

1. Huvudströmbrytare

   Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd så öppnar du luckan till huvudströmmen och slår på huvudströmbrytaren.

2. Vänster frontlucka på huvudenhet

   Öppna för att ta bort pappertrassel eller för att slå på/av strömbrytaren.

3. Kontrollpanel

   Se Guide till namn och funktioner på maskinens kontrollpanel..

4. Huvudströmbrytare

   Tryck för att helt stänga av strömmen till maskinen. Strömbrytaren måste vara på vid normal användning. Strömbrytaren sitter innanför huvudenhetens vänstra frontlucka. För mer information, se Vad du bör göra och inte göra.

5. Fack för tonerpatron

   Här installerar du tonerpatronerna.

   Öppna luckan för att byta tonerpatroner.

6. Höger frontlucka på huvudenhet

   Öppna för att ta bort papperstrassel.

7. Papperskassetter (kassett 1–2)

   Fyll på papper här.

8. Överföringsenhetens avfuktare

   Värm upp maskinens inre delar för att bibehålla rätt luftfuktighet. Dessa värmare håller maskinen varm även när maskinen är avslagen.

9. Lucka till toneruppsamlare

   Öppna för att byta toneruppsamlare.

Vy framifrån och från höger

1. Varningslampa

   Se Guide till varningslampans funktioner.

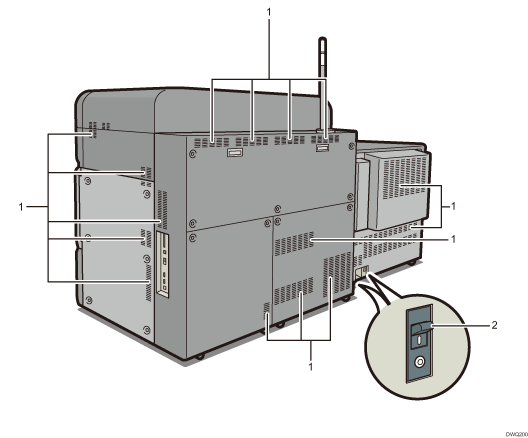

Vy bakifrån och från höger

1. Ventiler

   Förhindrar överhettning.

2. Jordfelsbrytare

   Skyddar användarna från elektriska stötar. För mer information om byte av jordfelsbrytare, se Kontrollera jordfelsbrytarna.
