Este capítulo descreve os formatos e tipos de papel recomendados.
Se utilizar papel que enrola, seja por estar demasiado seco ou demasiado húmido, pode ocorrer um encravamento de papel ou de agrafos.
Não utilize papel concebido para impressoras de jato de tinta porque este pode colar-se à unidade de fusão e provocar um encravamento.
Quando colocar acetatos, verifique a frente e o verso das folhas e coloque-as corretamente; caso contrário, poderá ocorrer um encravamento.
Bandejas 1 e 2 e LCT para grandes formatos (Bandejas 3 a 8)*1, *14
Tipo e gramagem do papel | Tamanho | Capacidade de papel |
|---|---|---|
52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Capa) *17 Gramagem de papel 1–Gramagem de papel 9*2*16 | Formatos de papel que podem ser detetados automaticamente:*3
A3
A3 | 2400 folhas |
52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Capa) *17 Gramagem de papel 1–Gramagem de papel 9*2*16 | Selecione o formato do papel utilizando o menu Definições do papel de bandeja:
A6 11 × 15
A4 10 × 15 | 2400 folhas |
52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Capa) *17 Gramagem de papel 1–Gramagem de papel 9*2*16 | Formato personalizado: *6
Vertical: 100,0-330,2 mm Horizontal: 139,7-487,7 mm
Vertical: 3,94-13,00 pol Horizontal: 5,50-19,20 pol | 2400 folhas |
Revestido:Brilhante*18 Revestido: Mate*18 Papel autocopiativo *15 52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Capa) *17 Gramagem de papel 1–Gramagem de papel 9*2*16 | Formatos de papel que podem ser detetados automaticamente:*3
A3
A3 | *8 |
Revestido:Brilhante*18 Revestido: Mate*18 Papel autocopiativo *15 52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Capa) *17 Gramagem de papel 1–Gramagem de papel 9*2*16 | Selecione o formato do papel utilizando o menu Definições do papel de bandeja:
A6 11 × 15
A4 10 × 15 | *8 |
Revestido:Brilhante*18 Revestido: Mate*18 Papel autocopiativo *15 52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Capa) *17 Gramagem de papel 1–Gramagem de papel 9*2*16 | Formato personalizado: *6
Vertical: 100,0-330,2 mm Horizontal: 139,7-487,7 mm
Vertical: 3,94-13,00 pol Horizontal: 5,50-19,20 pol | *8 |
Papel vegetal | A3 | *8 |
Acetatos | A4 | *8 |
Papel com abas*9 | A4 | *8 |
Papel de etiqueta*18 | A4 | *8 |
Envelopes*7 | *10, *11, *12 240 × 332 mm, 235 × 120 mm, 120 × 235 mm, 105 × 241 mm, 110 × 220 mm | *14 |
*1 Pode instalar a bandeja de papel de faixa para a bandeja 3, 5 ou 7.
*2 Quando o papel com um comprimento horizontal de 487,8 mm (19,20 polegadas) ou mais for especificado, a gramagem máxima de papel da bandeja é Gramagem de papel 7.
*3 Quando a bandeja para papel de faixa está instalada, o formato do papel não é detetado automaticamente.
*4 Quando a bandeja para papel de faixa está instalada, selecione o formato de papel utilizando o menu Defin. papel band..
*5 Quando a bandeja para papel de faixa está instalada, não é possível selecionar o formato de papel.
*6 Quando a bandeja para papel de faixa está instalada, podem ser colocadas até 800 folhas de 420,0-700,0 mm (16,54-27,55 polegadas) de comprimento.
*7 Quando a bandeja para papel de faixa está instalada, não é possível selecionar o tipo de papel.
*8 Não coloque papel acima da marca limite. O número máximo de folhas que podem ser colocadas de uma só vez depende da gramagem e condições do papel.
*9 É necessária a barreira de separadores.
*10 Abra as abas e coloque os envelopes com as abas apontando para o lado direito da bandeja de papel.
*11 É necessário especificar os tamanhos dos envelopes incluindo os tamanhos das abas através da função [Formato personalizado] nas [Defin. papel band.].
*12 Os tamanhos dos envelopes indicados na tabela não incluem as respetivas abas.
*13 Alise o papel enrolado para que fique dentro das medidas que se seguem.
Papel de 52,3-256,0 g/m2: Curvatura do enrolamento de 10 mm (0,39 polegadas) ou inferior, raio superior a 100 mm (3,94 polegadas).
Papel de 256,1–300 g/m2: Curvatura do enrolamento da frente de 10 mm (0,39 polegadas) ou inferior, curvatura do enrolamento do verso de 4 mm (0,16 polegadas) ou inferior, raio superior a 100 mm (3,94 polegadas).
Papel de 300,1–350 g/m2: Curvatura do enrolamento da frente de 10 mm (0,4 polegadas) ou inferior, curvatura do enrolamento do verso de 2 mm (0,08 polegadas) ou inferior, raio superior a 100 mm (3,94 polegadas).
Papel de 350,1–4700 g/m2: Curvatura do enrolamento da frente de 10 mm (0,39 polegadas) ou inferior, curvatura do enrolamento do verso de 0 mm, raio superior a 100 mm (3,94 polegadas).
*14 Alise os envelopes e defina a diferença de altura da resma entre a margem inferior do envelope e a margem com aba como 10 mm (0,4 polegadas) ou inferior.
*15 Instale a guia final pequena quando colocar papel autocopiativo de gramagem 2 ou inferior.
*16 Quando colocar o seguinte papel, instale a pequena guia final:
B5 JIS
(largura: 182 mm; comprimento: 257 mm)–SRA4 (largura: 225 mm; comprimento: 320 mm) de Gramagem de papel 8 ou 9
*17 É especificada a marca do papel de 400g/m2 ou mais que pode ser usado. Para obter mais informações, contacte o revendedor.
*18 Evite a utilização em ambiente de elevada temperatura ou humidade.
Bandeja de alimentação manual (bandeja A)
Tipo e gramagem do papel | Tamanho | Capacidade de papel |
|---|---|---|
52,3-216,0 g/m2 (14,0 lb. Bond-79,9 lb. Capa) Gramagem de papel 1–Gramagem de papel 5 | Formatos de papel que podem ser detetados automaticamente:
A3
A3 | 500 folhas |
52,3-216,0 g/m2 (14,0 lb. Bond-79,9 lb. Capa) Gramagem de papel 1–Gramagem de papel 5 | *1
B5 JIS 10 × 15
A4 10 × 14 | 500 folhas |
52,3-216,0 g/m2 (14,0 lb. Bond-79,9 lb. Capa) Gramagem de papel 1–Gramagem de papel 5 | Formato personalizado: *2
Vertical: 100,0-330,2 mm*3 Horizontal: 139,7-487,7 mm *4 *5
Vertical: 3,94-13,00 polegadas*3 Horizontal: 5,50-19,20 pol. *4 *5 | 500 folhas |
Papel vegetal | A3 | *6 |
Acetatos | A4 | *6 |
Papel com abas*7 | A4 | *6 |
Envelopes |
Vertical: 100,0-330,2 mm Horizontal: 139,7-487,7 mm
Vertical: 3,94-13,00 pol Horizontal: 5,50-19,20 pol | 10 folhas |
*1 Selecione o formato do papel. Para obter detalhes, consulte Alterar Definições do Papel nas Bandejas.
*2 Selecione o formato do papel. Para obter detalhes, consulte Alterar Definições do Papel nas Bandejas.
*3 Quando imprimir em papel com um comprimento horizontal de 487,8 mm ou mais, pode especificar um comprimento vertical entre 210,0 mm e 330,2 mm (8,27 polegadas e 13,00 polegadas).
*4 Quando a bandeja de papel de faixa da bandeja de alimentação manual (Bandeja A) estiver instalada, o comprimento máximo horizontal do papel em formato personalizado é de 700,0 mm (27,55 polegadas).
*5 Quando utilizar papel com um comprimento horizontal entre 700,1 mm e 1260,0 mm (27,56 polegadas e 49,60 polegadas) com a bandeja de papel para faixa da bandeja de alimentação manual (bandeja A) instalada, coloque e imprima uma folha de cada vez. No entanto, consoante a marca do papel, algum papel com um comprimento horizontal de 700,1 mm (27,56 polegadas) ou mais pode não ser utilizável, pois pode causar encravamentos de papel ou outros problemas.
*6 Não coloque papel acima da marca limite. O número máximo de folhas que podem ser colocadas de uma só vez depende da gramagem e condições do papel.
*7 É necessária a guia de ajuste.
Insersor de capas CI5030
Tipo e gramagem do papel | Tamanho | Capacidade de papel |
|---|---|---|
64,0-216,0 g/m2 (17,1 lb. Bond-79,9 lb. Capa) Gramagem de papel 2–Gramagem de papel 5 | Formatos de papel que podem ser detetados automaticamente:
A3
A3 | 200 folhas × 2 |
64,0-216,0 g/m2 (17,1 lb. Bond-79,9 lb. Capa) Gramagem de papel 2–Gramagem de papel 5 | Selecione o formato do papel utilizando o menu Definições do papel de bandeja:
B5 JIS 11 × 15
A4 11 × 14 | 200 folhas × 2 |
64,0-216,0 g/m2 (17,1 lb. Bond-79,9 lb. Capa) Gramagem de papel 2–Gramagem de papel 5 | Formato personalizado:
Vertical: 139,7-330,2 mm Horizontal: 139,7-487,7 mm
Vertical: 5,50-13,00 pol Horizontal: 5,50-19,20 pol | 200 folhas × 2 |
Insersor de capas CI5040
Tipo e gramagem do papel | Tamanho | Capacidade de papel |
|---|---|---|
52,3-300,0 g/m2 (14,0 lb. Bond-165,0 lb. Índice) Gramagem de papel 1–Gramagem de papel 7 | Formatos de papel que podem ser detetados automaticamente:
A3
A3 | 180 folhas × 2 |
52,3-300,0 g/m2 (14,0 lb. Bond-165,0 lb. Índice) Gramagem de papel 1–Gramagem de papel 7 | Selecione o formato do papel utilizando o menu Definições do papel de bandeja:
B5 JIS 11 × 15
A4 11 × 14 | 180 folhas × 2 |
52,3-300,0 g/m2 (14,0 lb. Bond-165,0 lb. Índice) Gramagem de papel 1–Gramagem de papel 7 | Formato personalizado:
Vertical: 139,7-330,2 mm Horizontal: 139,7-487,7 mm
Vertical: 5,50-13,00 pol Horizontal: 5,50-19,20 pol | 180 folhas × 2 |
Revestido:Brilh. Revestido: Mate 105,1-300,0 g/m2 (28,1 lb. Bond-165,0 lb. Índice) Gramagem de papel 4–Gramagem de papel 7 | Formatos de papel que podem ser detetados automaticamente:
A3
A3 | *1 |
Revestido:Brilh. Revestido: Mate 105,1-300,0 g/m2 (28,1 lb. Bond-165,0 lb. Índice) Gramagem de papel 4–Gramagem de papel 7 | Selecione o formato do papel utilizando o menu Definições do papel de bandeja:
B5 JIS 11 × 15
A4 11 × 14 | *1 |
Revestido:Brilh. Revestido: Mate 105,1-300,0 g/m2 (28,1 lb. Bond-165,0 lb. Índice) Gramagem de papel 4–Gramagem de papel 7 | Formato personalizado:
Vertical: 139,7-330,2 mm Horizontal: 139,7-487,7 mm
Vertical: 5,50-13,00 pol Horizontal: 5,50-19,20 pol | *1 |
Papel vegetal | A3 | *1 |
Acetatos | A4 | *1 |
Separadores com aba 52,3-300,0 g/m2 (14,0 lb. Bond-165,0 lb. Índice) Gramagem de papel 1–Gramagem de papel 7 | A4 | *1 |
Papel abas:Brilh Papel abas:Mate Papel abas:ElevBrilho 105,1-300,0 g/m2 (28,1 lb. Bond-165,0 lb. Índice) Gramagem de papel 4–Gramagem de papel 7 | A4 | *1 |
Papel de etiqueta 52,3-300,0 g/m2 (14,0 lb. Bond-165,0 lb. Índice) Gramagem de papel 1–Gramagem de papel 7 | A4 | *1 |
*1 Não coloque papel acima da marca limite. O número máximo de folhas que podem ser colocadas de cada vez depende da espessura e das condições do papel.
Insersor de capas da unidade de encadernação de livros
Tipo e gramagem do papel | Tamanho | Capacidade de papel |
|---|---|---|
90,0-300,0 g/m2 (24,1 lb. Bond-165,0 lb. Índice) Gramagem de papel 4–Gramagem de papel 7 | Formatos de papel que podem ser detetados automaticamente:
A3
11 × 17 | 200 folhas (ou até 24 mm de altura) × 2 |
90,0-300,0 g/m2 (24,1 lb. Bond-165,0 lb. Índice) Gramagem de papel 4–Gramagem de papel 7 | Selecione o formato do papel utilizando o menu Definições do papel de bandeja:
B4 JIS
A3 | 200 folhas (ou até 24 mm de altura) × 2 |
90,0-300,0 g/m2 (24,1 lb. Bond-165,0 lb. Índice) Gramagem de papel 4–Gramagem de papel 7 | Formato personalizado:
Vertical: 257,0-330,2 mm Horizontal: 364,0-487,7 mm
Vertical: 10,12-13,00 pol Horizontal: 14,34-19,20 mm | 200 folhas (ou até 24 mm de altura) × 2 |
Gramagem do papel
Gramagem do papel*1 | Métrico | Papel Bond | Papel de capa | Papel Índice |
|---|---|---|---|---|
Gramagem de papel 1*2 | 52,3–63,0 g/m2 | 14,0–16,9 lb. Bond | 19,0–23,0 lb. Capa | 29,0–34,9 lb. Índice |
GramagPapel2 | 63,1–80,0 g/m2 | 17,0–21,0 lb. Bond | 23,1–29,9 lb. Capa | 35,0–44,0 lb. Índice |
GramagPapel3 | 80,1–105,0 g/m2 | 21,1–28,0 lb. Bond | 30,0–38,9 lb. Capa | 44,1–58,0 lb. Índice |
GramagPapel4 | 105,1–163,0 g/m2 | 28,1–43,0 lb. Bond | 39,0–60,0 lb. Capa | 58,1–90,0 lb. Índice |
Gramagem de papel 5 | 163,1–220,0 g/m2 | 43,1–58,9 lb. Bond | 60,1–80,9 lb. Capa | 90,1–121,0 lb. Índice |
GramagPapel6 | 220,1–256,0 g/m2 | 59,0–68,0 lb. Bond | 81,0–94,0 lb. Capa | 121,1–141,0 lb. Índice |
GramagPapel7 | 256,1–300,0 g/m2 | 68,1–80,0 lb. Bond | 94,1–110,0 lb. Capa | 141,1–165,0 lb. Índice |
Gramag.papel 8 | 300,1-350,0 g/m2 | 80,1-93,3 lb. Bond | 110,1-128,8 lb. Capa | 165,1-193,3 lb. Índice |
Gramagem de papel 9*3 | 350,1-470,0 g/m2 | 93,4-172 lb. Capa | 128,9-147,0 lb. Capa | 193,4-221,0 lb. Índice |
*1 A qualidade de impressão diminui se o papel que está a utilizar estiver perto do limite máximo ou mínimo de gramagem. Mude a definição para uma gramagem de papel mais fina ou mais grossa.
*2 Quando colocar papel de 52,3–63,0 g/m2 (14,0–16,9 lb. Bond), as extremidades podem ficar enrugadas ou o papel pode ficar encravado, dependendo do tipo de papel.
*3 É especificada a marca do papel de 400g/m2 ou mais que pode ser usado. Para obter mais informações, contacte o revendedor.
O processo de calibração através do sensor integrado com a controladora ligada é válido para os seguintes formatos de papel:
A4
, 81/2 × 11, A3, 11 × 17, SRA3
Determinados tipos de papel, tais como papel vegetal ou acetatos, podem causar ruído ao serem impressos. Esse ruído não é sinónimo de qualquer problema e não afeta a qualidade de impressão.
A capacidade de papel descrita nas tabelas acima é meramente exemplificativa. A capacidade de papel em concreto pode ser inferior, dependendo do tipo de papel utilizado.
Quando colocar papel, certifique-se de que a altura da resma não excede a marca limite da bandeja.
Se ocorrer a alimentação de várias folhas em simultâneo, folheie as folhas cuidadosamente ou coloque-as uma a uma a partir da bandeja de alimentação manual (Bandeja A).
Pode especificar se o equipamento deteta automaticamente a alimentação múltipla a partir de qualquer bandeja. Em [0304 Detetar JAM099] nas [Definições de Ajuste para Operadores], também pode especificar se os trabalhos são suspensos ou continuam quando é detetada uma situação de alimentação múltipla. Pode especificar a definição de deteção de alimentação dupla para o Insersor de capas CI5040 em "2101 Detetar JAM573" ou em "2101 Detetar JAM574". No entanto, dependendo das condições do papel, o equipamento pode não detetar corretamente uma situação de alimentação múltipla. Para obter informações sobre as Definições de Ajuste para Operadores, consulte 0304 Detetar JAM099, 2101 Detetar JAM573 ou 2101 Detetar JAM574.
Alise as folhas que estiverem enroladas antes de as colocar.
A função Ajustar enrolamento do papel pode não conseguir alisar completamente o papel, consoante o tipo e o sentido da textura. Se papel muito rugoso não desenrolar convenientemente, experimente utilizar papel com pouca rugosidade. Para mais informações sobre a função Ajustar enrolamento do papel, consulte 0301 Corrigir enrol papel impresso:1 lado:Face cima, 0302 Corrigir enrol papel impresso:1 lado:Face baixo e 0303 Corrigir enrolamento papel impresso: 2 lados.
Dependendo do formato, da gramagem e do tipo de papel, a velocidade de impressão pode ser mais lenta que o habitual.
Quando colocar envelopes, consulte Envelopes.
Quando imprimir em papel timbrado, a orientação de colocação do papel difere consoante a função que utilizar. Para obter detalhes, consulte Colocar papel com orientação fixa ou papel com dois lados.
Os tipos de papel que pode selecionar nas definições de papel de bandeja são apenas classificações gerais. Não está assegurada a qualidade de impressão para todos os tipos de papel numa classificação. Para obter detalhes, consulte Papel não utilizável.
Se a superfície do papel tiver pó, podem aparecer manchas brancas nas impressões. Para remover o pó, folheie bem o papel.
Quando colocar o papel de etiqueta:
Selecione [Papel de etiqueta] para o [Tipo de papel] em [Defin. papel band.] e selecione uma gramagem de papel adequada em [Gramagem de papel].
Quando colocar acetatos:
Para efetuar impressões em acetatos, selecione [Acetato] para [Tipo de papel] em [Defin. papel band.].
Quando colocar acetatos, verifique a frente e o verso das folhas e coloque-as corretamente; caso contrário, poderá ocorrer um encravamento.
Folheie os acetatos cuidadosamente sempre que os utilizar. Isto impede os acetatos de aderirem uns aos outros e serem alimentados incorretamente.
Retire as folhas impressas uma a uma.
Ao imprimir para o empilhador de grande capacidade, especifique como bandeja de saída a bandeja superior do empilhador. Para informações, consulte Device Management.
Quando colocar papel vegetal:
Quando colocar papel vegetal, utilize sempre papel mais rugoso e defina a direção do papel de acordo com a textura.
O papel vegetal facilmente absorve a humidade e enrola. Alise o papel vegetal enrolado antes de o colocar. Para obter detalhes sobre definições para alisar papel enrolado, consulte 0301 Corrigir enrol papel impresso:1 lado:Face cima, 0302 Corrigir enrol papel impresso:1 lado:Face baixo e 0303 Corrigir enrolamento papel impresso: 2 lados.
Retire as folhas impressas uma a uma.
Quando colocar papel revestido:
Se utilizar papel brilhante, selecione [Revestido:Brilhante] ou [Revest: Elevado brilho] para [Tipo de papel]. Se pretende utilizar papel mate (incluindo papel seda, sem brilho e acetinado), selecione [Revestido: Mate] como [Tipo de papel]. Para mais informações sobre como utilizar papel revestido com papel personalizado, consulte Registar um papel personalizado.
Quando colocar papel revestido ou papel brilhante, folheie sempre o papel antes de o utilizar.
Se ocorrer um encravamento de papel ou se o equipamento fizer um ruído estranho quando estiver a colocar papel revestido, coloque as folhas de papel revestido uma de cada vez.
Para colocar papel revestido no LCT para grandes formatos, deve especificar como tipo de papel [Revestido:Brilhante], [Revestido: Mate] ou [Revest: Elevado brilho] e selecionar uma gramagem de papel adequada em [Gramagem de papel].
Quando especificar papel de cor:
Dependendo da cor do papel, a posição da folhas poderá não ser detetada corretamente e causar encravamentos.
Quando utilizar papel de cor clara, especifique o tipo de papel como [Cor] em [Defin. papel band.].
Quando utilizar papel preto ou de cor escura, ou quando especificar o tipo de papel como [Cor] em [Defin. papel band.], e continuarem a ocorrer encravamentos, especifique o tipo de papel como [Preto].
Quando utilizar papel autocopiativo, tenha em atenção o seguinte:
O papel autocopiativo só pode ser utilizado quando o LCT para grandes formatos é utilizado com o Finisher SR 5050/5110 ou Booklet Finisher SR5060/5120 para pós-processamento.
Não é possível executar a impressão em duplex.

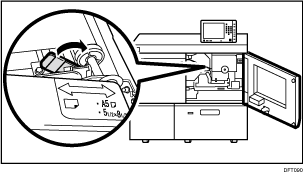

Para colocar folhas de papel de formato A5
, ou 51/2 × 81/2:Quando alimentar manualmente folhas de formato A5
, ou 51/2 × 81/2, abra a tampa frontal esquerda do equipamento principal e rode a patilha de A5/Half Letter para a direita.
Se a pasta transparente estiver enrolada, alise a pasta transparente de maneira a que a diferença de nível entre margens opostas seja inferior a 18 mm (0,71 polegadas) antes de a colocar.
