Guia das Funções das Opções Externas do Equipamento

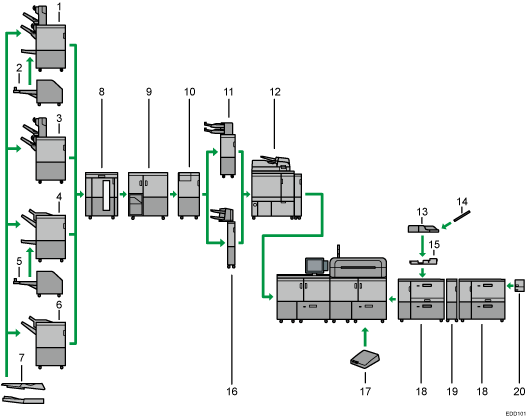

Ilustração com numeração da imagem de opções externas

  1. Booklet Finisher SR5120

    Faz coleção, separa e agrafa várias folhas de papel. A função de agrafar na dobra pode agrafar várias folhas de papel no centro e dobrá-las na forma de folhetos. Consiste nas seguintes bandejas de papel:

    • Bandeja de separação em espinha do finalizador 1

    • Bandeja de separação em espinha do finalizador 2

    • Bandeja de folhetos do finalizador

    É possível furar as cópias se a unidade de furação opcional estiver instalada no finalizador.

    Dependendo de quando o equipamento foi comprado, esta opção poderá não estar disponível. Para mais informações, contacte a assistência técnica.

  2. Trimmer unit TR5050

    Corta a margem lateral do miolo do livro depois de o miolo ser agrafado na dobra.

    É necessário o Booklet Finisher SR5120 para instalar esta unidade.

    Dependendo de quando o equipamento foi comprado, esta opção poderá não estar disponível. Para mais informações, contacte a assistência técnica.

  3. Finisher SR5110

    Faz coleção, separa e agrafa várias folhas de papel. Consiste nas seguintes bandejas de papel:

    • Bandeja de separação em espinha do finalizador 1

    • Bandeja de separação em espinha do finalizador 2

    É possível furar as cópias se a unidade de furação opcional estiver instalada no finalizador.

    Dependendo de quando o equipamento foi comprado, esta opção poderá não estar disponível. Para mais informações, contacte a assistência técnica.

  4. Booklet Finisher SR5060

    Faz coleção, separa e agrafa várias folhas de papel. A função de agrafar na dobra pode agrafar várias folhas de papel no centro e dobrá-las na forma de folhetos. Consiste nas seguintes bandejas de papel:

    • Bandeja superior do finalizador

    • Bandeja de separação em espinha do finalizador

    • Bandeja de folhetos do finalizador

    É possível furar as cópias se a unidade de furação opcional estiver instalada no finalizador.

  5. Trimmer unit TR5040

    Corta a margem lateral do miolo do livro depois de o miolo ser agrafado na dobra.

    É necessário o Booklet Finisher SR5060 para instalar esta unidade.

  6. Finisher SR5050

    Faz coleção, separa e agrafa várias folhas de papel. Consiste nas seguintes bandejas de papel:

    • Bandeja superior do finalizador

    • Bandeja de separação em espinha do finalizador

    É possível furar as cópias se a unidade de furação opcional estiver instalada no finalizador.

  7. Bandeja de saída da série SR5000 de papel para faixa

    Permite ejetar papel com um tamanho horizontal de 487,8 mm (19,21 polegadas) ou superior para o Finisher SR5050/SR5110 ou o Booklet Finisher SR5060/SR5120.

  8. Empilhador de grande capacidade

    Consiste nas seguintes bandejas de papel:

    • Bandeja superior do empilhador

    • Bandeja do empilhador

    A bandeja superior do empilhador tem capacidade para 250 folhas de papel e a bandeja do empilhador tem capacidade para 5000 folhas de papel. É possível conectar no máximo dois empilhadores de elevada capacidade.

  9. Unidade de encadernação de argolas

    Encaderna as folhas de papel com argolas.

  10. Unidade de multidobragem

    Aplica as seguintes dobras: Dobra simples, Dobra de carta para fora, Dobra de carta para dentro, Dobra dupla paralela, Dobra em portada, e Dobra em Z.

  11. Insersor de capas CI5040

    Insere uma capa ou separadores no papel copiado ou impresso. Ao instalar o Kit de deteção de alimentação dupla para o insersor de capas, o equipamento é configurado para detetar as alimentações duplas a partir do insersor de capas.

    Pode instalar o Finisher SR5110 ou o Booklet Finisher SR5120 juntamente com esta unidade.

    Dependendo de quando o equipamento foi comprado, esta opção poderá não estar disponível. Para mais informações, contacte a assistência técnica.

  12. Unidade de encadernação térmica

    Aplica cola na lombada de um conjunto de páginas para encaderná-las formando um folheto.

  13. Bandeja de alimentação manual (bandeja A)

    Tem capacidade para 500 folhas de papel.

  14. Bandeja de papel para faixa da bandeja de alimentação manual (Bandeja A)

    Permite carregar papel de grande formato na bandeja de alimentação manual (bandeja A).

  15. Kit de ligação da alimentação manual

    Liga a bandeja de alimentação manual (Bandeja A) ao LCT para grandes formatos.

  16. Insersor de capas CI5030

    Insere uma capa ou separadores no papel copiado ou impresso.

    Pode instalar o Finisher SR5050 ou o Booklet Finisher SR5060 juntamente com esta unidade.

  17. Caixa de interface

    Permite-lhe ligar opções avançadas ao equipamento.

  18. LCT para grandes formatos

    Tem capacidade para 4800 folhas de papel. Com esta unidade é possível colocar formatos de papel até SRA3 ou 13 × 191/5. É possível ligar até três bandejas LCT para grandes formatos.

  19. Unidade de transporte do LCT para grandes formatos

    Liga um LCT para grandes formatos a um outro LCT para grandes formatos adicional.

  20. Bandeja para papel de faixa do LCT para grandes formatos

    Permite colocar papel de formato maior num LCT para grandes formatos.

Nota

  • Não é possível instalar simultaneamente vários finalizadores.

  • Se tiver instalado dois empilhadores de grande capacidade, não pode instalar a unidade de multidobragem, a unidade de encadernação com argolas ou a unidade de encadernação térmica.

  • Não é possível instalar a bandeja para papel de faixa do LCT para grandes formatos e a bandeja para papel de faixa da bandeja de alimentação manual (Bandeja A) em simultâneo.

  • Pode instalar a unidade de multidobragem apenas se o Finisher SR5050/SR5110 ou o Booklet Finisher SR5060/SR5120 estiver instalado.

  • Pode instalar a unidade de encadernação com argolas ou a unidade de encadernação térmica apenas se uma das seguintes opções estiver instalada: Finisher SR5050/SR5110, Booklet Finisher SR5060/SR5120 ou o empilhador de grande capacidade.

  • Não pode instalar a unidade de encadernação com argolas e a unidade de encadernação térmica simultaneamente.

  • O Booklet Finisher SR5120, o Finisher SR5110, o Insersor de capas CI5040 e a Trimmer unit TR5050 não podem ser utilizados com o servidor de impressão TotalFlow.

  • A bandeja de alimentação manual (Bandeja A) só pode ser instalada se o LCT para grandes formatos estiver instalado. No entanto, pode instalar a bandeja de alimentação manual (Bandeja A) no LCT para grandes formatos de duas bandejas apenas se o kit de fixação da bandeja de alimentação manual estiver instalado.

  • Quando a unidade de encadernação de argolas ou a unidade de encadernação térmica está instalada, não é possível imprimir em papel de faixa (700,1–1260 mm/27,56–49,61 polegadas). Pode especificar esse tipo de papel como papel de formato personalizado no painel de controlo, mas o equipamento cancela os preparativos quando vai imprimir. Se tal ocorrer, cancele o trabalho.

  • O papel é ejetado com o lado de impressão virado para cima ao imprimir em papel de faixa com a bandeja para papel de faixa da bandeja de alimentação manual (Bandeja A) ou bandeja para papel de faixa do LCT para grandes formatos instalada. A orientação de impressão especificada no servidor de cor ou no driver de impressão é ignorada.

  • Ao utilizar vários LCT para grandes formatos ligados, a bandeja de alimentação manual (Bandeja A) só pode ser instalada no LCT para grandes formatos mais próximo do equipamento.

  • A bandeja de papel para faixa do LCT para grandes formatos pode ser instalada nas seguintes bandejas:

    • Ao utilizar um único LCT para grandes formatos: Bandeja 3

    • Ao utilizar 2 LCT para grandes formatos ligados: Bandeja 5

    • Ao utilizar 3 LCT para grandes formatos ligados: Bandeja 7
