Guia dos Nomes e Funções dos Componentes

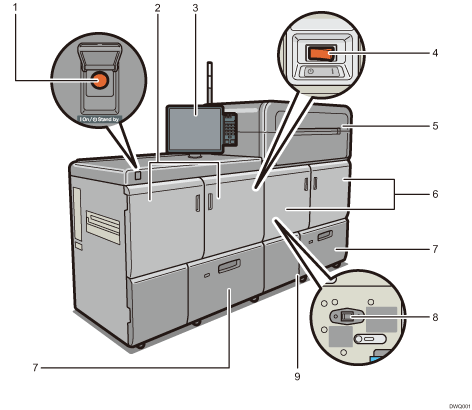

Vista frontal e esquerda

1. Botão de alimentação principal

   O interruptor de corrente principal tem de estar ligado para poder operar o equipamento. Se estiver desligado, abra a tampa do interruptor de corrente principal e ligue o interruptor.

2. Tampa frontal esquerda do equipamento

   Abra para remover encravamentos de papel ou ligar/desligar o interruptor de corrente.

3. Painel de controlo

   Consulte Guia dos Nomes e Funções do Painel de Controlo do Equipamento.

4. Interruptor de energia CA

   Prima para desligar completamente o equipamento. O interruptor de corrente deve permanecer ligado durante a utilização normal. O interruptor encontra-se no interior da tampa frontal esquerda do equipamento principal. Para obter detalhes, consulte O que fazer e não fazer.

5. Compartimento dos cartuchos de toner

   Instale os cartuchos de toner aqui.

   Abra a tampa para substituir os cartuchos de toner.

6. Tampa frontal direita do equipamento

   Abra para remover encravamentos de papel.

7. Bandejas de papel (Bandejas 1-2)

   Coloque papel aqui.

8. O aquecedor anti-humidade da unidade de transferência

   Aquece o interior do equipamento para manter os níveis de humidade adequados. Estes aquecedores mantêm o equipamento quente mesmo que o interruptor de alimentação principal esteja desligado.

9. Tampa do cartucho de desperdícios de toner

   Abra esta tampa para substituir a embalagem de desperdícios de toner.

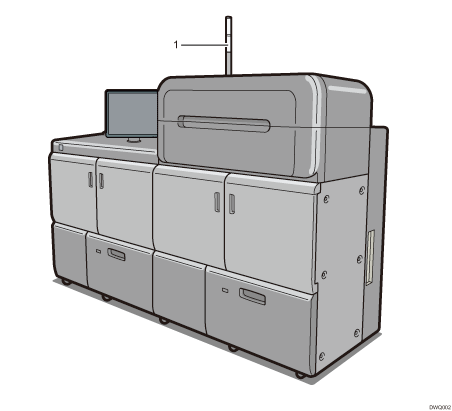

Vista frontal e direita

1. Sinalizador luminoso

   Consulte Guia das funções do sinalizador luminoso.

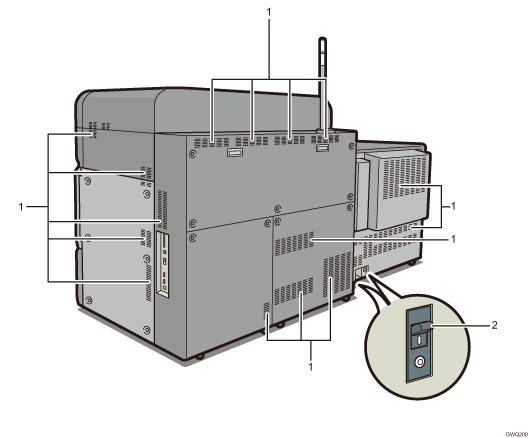

Vista traseira e direita

1. Aberturas de ventilação

   Previnem o sobreaquecimento.

2. Disjuntor diferencial

   Protege os utilizadores do choque elétrico. Para mais informações sobre como verificar o disjuntor diferencial, consulte Verificar os Disjuntores Diferenciais.
