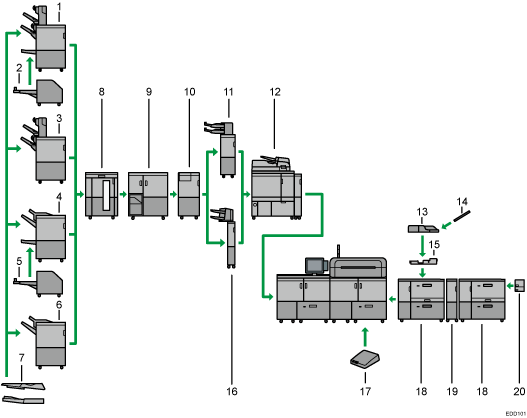

Booklet Finisher SR5120
Sortuje, układa w stos i zszywa arkusze papieru. Funkcja broszurowania pozwala na zszywanie wielu arkuszy pośrodku i składanie ich w formie broszur. Składa się z następujących tac wyjściowych:
Taca przesuwna finiszera 1
Taca przesuwna finiszera 2
Taca finiszera broszurującego
Wydruki można dziurkować, jeśli w finiszerze zainstalowano opcjonalny modul dziurkowania.
W zależności od tego, kiedy maszyna została zakupiona, ta opcja może nie być dostępna. Aby uzyskać szczegóły, należy skontaktować się z przedstawicielem serwisu.
Zespół przycinania TR5050
Obcina przednią krawędź bloku książki po jego zszyciu.
Booklet Finisher SR5120 jest wymagany do dołączenia.
W zależności od tego, kiedy maszyna została zakupiona, ta opcja może nie być dostępna. Aby uzyskać szczegóły, należy skontaktować się z przedstawicielem serwisu.
Finisher SR5110
Sortuje, układa w stos i zszywa arkusze papieru. Składa się z następujących tac wyjściowych:
Taca przesuwna finiszera 1
Taca przesuwna finiszera 2
Wydruki można dziurkować, jeśli w finiszerze zainstalowano opcjonalny modul dziurkowania.
W zależności od tego, kiedy maszyna została zakupiona, ta opcja może nie być dostępna. Aby uzyskać szczegóły, należy skontaktować się z przedstawicielem serwisu.
Booklet Finisher SR5060
Sortuje, układa w stos i zszywa arkusze papieru. Funkcja broszurowania pozwala na zszywanie wielu arkuszy pośrodku i składanie ich w formie broszur. Składa się z następujących tac wyjściowych:
Górna taca finiszera
Taca przesuwna finiszera
Taca finiszera broszurującego
Wydruki można dziurkować, jeśli w finiszerze zainstalowano opcjonalny modul dziurkowania.
Zespół przycinania TR5040
Obcina przednią krawędź bloku książki po jego zszyciu.
Booklet Finisher SR5060 jest wymagany do dołączenia.
Finisher SR5050
Sortuje, układa w stos i zszywa arkusze papieru. Składa się z następujących tac wyjściowych:
Górna taca finiszera
Taca przesuwna finiszera
Wydruki można dziurkować, jeśli w finiszerze zainstalowano opcjonalny modul dziurkowania.
Taca wyjściowa na papier banerowy serii SR5000
Umożliwia stosowanie papieru o długości w poziomie równej 487,8 mm (19,21 cala) lub większej w modułach Finisher SR5050/SR5110 lub Booklet Finisher SR5060/SR5120.
Odbiornik dużej pojemności
Składa się z następujących tac wyjściowych:
Górna taca odbiornika papieru
Taca odbiornika papieru
Górna taca odbiornika papieru może pomieścić 250 arkuszy papieru, a taca odbiornika papieru - 5 000 arkuszy papieru. Możliwe jest zainstalowanie dwóch układarek o dużej pojemności.
Zespół oprawiania w spirale
Do łączenia arkuszy z wykorzystaniem spiral do oprawiania.
Zespół wielofunkcyjnego składania
Obsługuje następujące składania: Składanie na pół, Składanie na trzy-zew., Składanie na trzy-wew., Podwójne składanie równoleg., Składanie okiennkowe oraz Składanie w Z..
Podajnik wrzutek CI5040
Wstawia okładki lub przekładki do arkuszy wydruków. Dzięki dołączeniu do podajnika wrzutek zestawu do wykrywania podwójnego podania, maszyna zostaje skonfigurowana do wykrywania podwójnie pobranych kartek z podajnika wrzutek.
Wraz z tym modułem można dołączyć moduł Finisher SR5110 lub Booklet Finisher SR5120.
W zależności od tego, kiedy maszyna została zakupiona, ta opcja może nie być dostępna. Aby uzyskać szczegóły, należy skontaktować się z przedstawicielem serwisu.
Zespół oprawiania
Stosowany do nakładania kleju na grzbiet stron w celu sklejenia w broszurę.
Wieloarkuszowa taca ręczna (taca A)
Mieści do 500 arkuszy papieru.
Taca papieru banerowego wieloarkuszowej tacy ręcznej (Taca A)
Pozwala na ładowanie papieru o dużym rozmiarze w wieloarkuszowej tacy ręcznej (Taca A).
Zestaw wieloarkuszowej tacy ręcznej
Montuje wieloarkuszową tacę ręczną (Taca A) w szerokiej kasecie dużej pojemności.
Podajnik wrzutek CI5030
Wstawia okładki lub przekładki do arkuszy wydruków.
Wraz z tym modułem można dołączyć moduł Finisher SR5050 lub Booklet Finisher SR5060.
Moduł interfejsu
Pozwala na podłączenie rozszerzonego wyposażenia dodatkowego do urządzenia.
Szeroka kaseta LCT
Mieści do 4 800 arkuszy papieru. Można ładować papier o wymiarach do SRA3 lub 13 × 191/5. Można podłączyć do trzech szerokich kaset dużej pojemności.
Zespół łącznika szerokiej kasety LCT
Łączy szeroką kasetę dużej pojemności z dodatkową szeroką kasetą dużej pojemności.
Taca na papier banerowy szerokiej kasety LCT
Pozwala na ładowanie papieru o dużym rozmiarze w szerokiej kasecie LCT.
Nie można jednocześnie instalować kilku finiszerów.
W przypadku podłączenia dwóch odbiorników o dużej pojemności nie można zamontować modułu wielokrotnego składania, zespołu oprawiania w spirale ani zespołu oprawiania.
Taca na papier banerowy szerokiej kasety LCT i taca na papier banerowy wieloarkuszowej tacy ręcznej nie mogą zostać zamocowane jednocześnie.
Moduł wielokrotnego składania można zainstalować jedynie w przypadku, gdy jest zainstalowany moduł Finisher SR5050/SR5110 lub Booklet Finisher SR5060/SR5120.
Zespół oprawiania w spirale lub zespół oprawiania można zainstalować jedynie przypadku, gdy jest zainstalowana jedna z następujących opcji: Finisher SR5050/SR5110, Booklet Finisher SR5060/SR5120 lub odbiornik o dużej pojemności.
Nie można jednocześnie instalować zespołu oprawiania w spirale i zespołu oprawiania.
Modułów Booklet Finisher SR5120, Finisher SR5110, Interposer CI5040 oraz Trimmer unit TR5050 nie można używać z serwerem druku TotalFlow.
Wieloarkuszową tacę ręczną (Taca A) można zamocować tylko w przypadku, gdy zamontowana jest szeroka kaseta LCT. Ponadto, wieloarkuszową tacę ręczną (taca A) można zamocować do szerokiej kasety LCT tylko w przypadku, gdy zainstalowany jest zestaw montażowy wieloarkuszowej tacy ręcznej.
Gdy podłączono Zespół oprawiania w spirale lub Zespół oprawiania nie jest możliwe drukowanie na papierze banerowym (700,1–1260 mm, 27,56–49,61 cala). Można wskazać ten papier jako papier niestandardowy na panelu operacyjnym, ale urządzenie przerwie przygotowanie podczas drukowania. W takim przypadku należy anulować zadanie.
Papier jest wysuwany zadrukowaną stroną w górę w przypadku drukowania na papierze banerowym z zamontowaną tacą na papier banerowy wieloarkuszowej tacy ręcznej (Tray A) lub z tacy na papier banerowy szerokiej kasety LCT. Orientacja wydruków podana w kontrolerze koloru lub w sterowniku drukarki jest ignorowana.
Podczas korzystania z wielu połączonych szerokich kaset LCT wieloarkuszowa taca ręczna (Taca A) może być zamocowana tylko do szerokiej kasety LCT, która jest najbliżej urządzenia.
Taca na papier banerowy szerokiej kasety LCT może być zamocowana do następujących tac:
Podczas korzystania z jednej szerokiej kasety LCT: Taca 3
Podczas korzystania z 2 połączonych szerokich kaset LCT: Taca 5
Podczas korzystania z 3 połączonych szerokich kaset LCT: Taca 7
