Przewodnik po nazwach i funkcjach komponentów

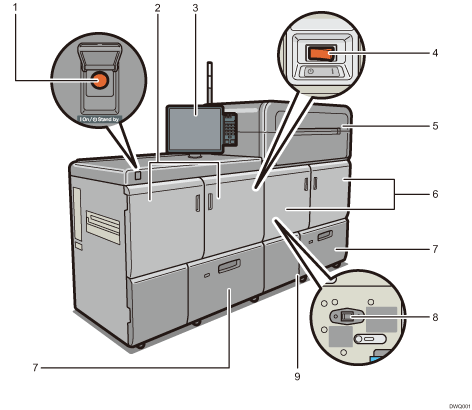

Widok z przodu i z lewej strony

1. Przełącznik zasilania głównego

   Działanie urządzenia jest możliwe po włączeniu głównego zasilania. W przeciwnym wypadku należy otworzyć pokrywę wyłącznika głównego i włączyć zasilanie.

2. Lewa przednia pokrywa urządzenia głównego

   Otwórz w celu usunięcia zacięcia papieru lub włącz/wyłącz zasilanie.

3. Panel operacyjny

   Patrz Przewodnik po nazwach i funkcjach panela operacyjnego urządzenia..

4. Przełącznik zasilania prądem przemiennym

   Naciśnij, aby całkowicie wyłączyć urządzenie. W czasie normalnego użytkowania włącznik zasilania musi być włączony. Włącznik znajduje się po wewnętrznej stronie lewej przedniej pokrywy urządzenia głównego. Aby uzyskać szczegółowe informacje, patrz Porady i przestrogi.

5. Komora pojemnika z tonerem

   Tutaj należy wkładać pojemniki z tonerem.

   Aby wymienić pojemnik z tonerem, należy otworzyć pokrywę.

6. Prawa przednia pokrywa urządzenia głównego

   Otwórz, aby usunąć zacięcie papieru.

7. Kasety na papier (kasety 1-2)

   Tutaj załaduj papier.

8. Grzałka chroniąca zespół transferu przed wilgocią

   Rozgrzej wnętrze urządzenia, by utrzymać odpowiedni poziom wilgotności. Grzałki utrzymują ciepło nawet po wyłączeniu zasilania.

9. Pokrywa pojemnika na zużyty toner

   Otwórz, aby wymienić pojemnik na zużyty toner.

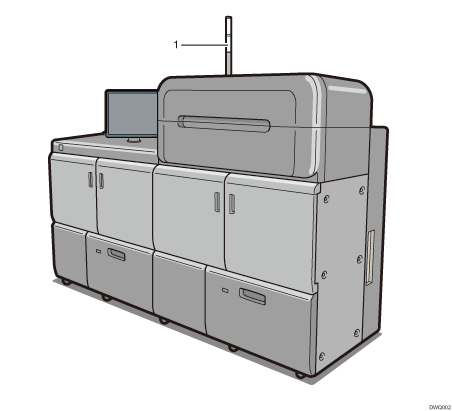

Widok z przodu i z lewej strony

1. Lampa sygnalizacyjna

   Patrz Przewodnik po funkcjach lampy sygnalizacyjnej.

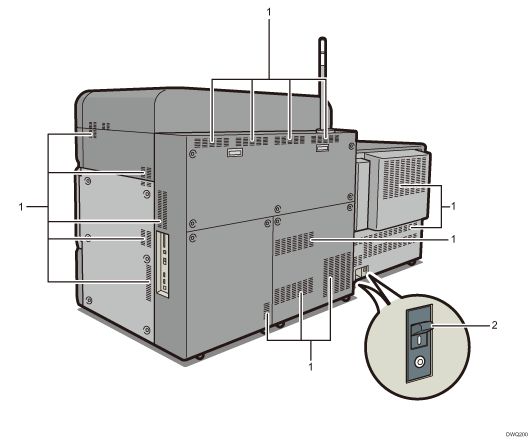

Widok z tyłu i z prawej strony

1. Otwory wentylacyjne

   Zapobiegają przegrzaniu.

2. Wyłącznik różnicowoprądowy

   Chroni użytkowników przed porażeniem prądem elektrycznym. Aby uzyskać szczegółowe informacje na temat zabezpieczenia przeciwprzepięciowego, patrz Sprawdzanie zabezpieczenia przeciwprzepięciowego.
