Denne delen beskriver anbefalte papirformater og -typer.
Hvis du bruker papir som krøller, enten fordi det er for tørt eller for fuktig, kan det oppstå en stift tilstopping eller papirstopp.
Ikke bruk papir som er beregnet på blekkskrivere, da slikt papir kan sette seg fast i fikseringsenheten og føre til papirstopp.
Når du legger i transparenter, må du kontrollere for- og baksiden på arkene og plassere dem riktig, ellers kan det oppstå feilmating.
Magasin 1, 2 og det brede høyvolumsmagasinet (magasin 3–8)*1, *14
Papirtype og -vekt | Papirstørrelse | Papirkapasitet |
|---|---|---|
52,3-470,0 g/m2 (14,0 lb. skrivepapir til 172 lb. omslag) *17 Papirvekt 1–Papirvekt 9*2*16 | Papirformater som kan gjenkjennes automatisk:*3
A3
A3 | 2 400 ark |
52,3-470,0 g/m2 (14,0 lb. skrivepapir til 172 lb. omslag) *17 Papirvekt 1–Papirvekt 9*2*16 | Velg papirformatet ved hjelp av menyen Papirmag.-innst.:
A6 11 × 15
A4 10 × 15 | 2 400 ark |
52,3-470,0 g/m2 (14,0 lb. skrivepapir til 172 lb. omslag) *17 Papirvekt 1–Papirvekt 9*2*16 | Egendefinert format *6
Vertikal: 100,0-330,2 mm Horisontal: 139,7-487,7 mm
Vertikal: 3,94-13,00 tommer Horisontal: 5,50-19,20 tommer | 2 400 ark |
Bestrøket: glanset*18 Bestrøket: matt*18 Karbonfritt papir *15 52,3-470,0 g/m2 (14,0 lb. skrivepapir til 172 lb. omslag) *17 Papirvekt 1–Papirvekt 9*2*16 | Papirformater som kan gjenkjennes automatisk:*3
A3
A3 | *8 |
Bestrøket: glanset*18 Bestrøket: matt*18 Karbonfritt papir *15 52,3-470,0 g/m2 (14,0 lb. skrivepapir til 172 lb. omslag) *17 Papirvekt 1–Papirvekt 9*2*16 | Velg papirformatet ved hjelp av menyen Papirmag.-innst.:
A6 11 × 15
A4 10 × 15 | *8 |
Bestrøket: glanset*18 Bestrøket: matt*18 Karbonfritt papir *15 52,3-470,0 g/m2 (14,0 lb. skrivepapir til 172 lb. omslag) *17 Papirvekt 1–Papirvekt 9*2*16 | Egendefinert format *6
Vertikal: 100,0-330,2 mm Horisontal: 139,7-487,7 mm
Vertikal: 3,94-13,00 tommer Horisontal: 5,50-19,20 tommer | *8 |
Gjennomskinnelig papir | A3 | *8 |
Transparenter | A4 | *8 |
Faneark*9 | A4 | *8 |
Etikettpapir*18 | A4 | *8 |
Konvolutter*7 | *10, *11, *12 240 × 332 mm, 235 × 120 mm, 120 × 235 mm, 105 × 241 mm, 110 × 220 mm | *14 |
*1 Du kan montere bannerarkmagasinet for magasin 3, 5 eller 7.
*2 Når papiret som har en lengde på 487,8 mm (19,20 tommer) eller mer er angitt, er maksimum papirvekt for magasinet Papirvekt 7.
*3 Når bannerarkmagasinet er montert, gjenkjennes ikke papirformatet automatisk.
*4 Når bannerarkmagasinet er installert, velger du papirformat ved å bruke menyen Papirmag.-innst.
*5 Når bannerarkmagasinet er montert, kan du ikke velge papirformater.
*6 Når bannerarkmagasinet er installert, kan det mates opptil 800 ark med en lengde på 420,0-700,0 mm (16,54-27,55 tommer).
*7 Når jobbskillearkmagasinet er montert, kan du ikke velge papirtyper.
*8 Stable ikke papir høyere enn merket. Maksimum antall ark du kan legge i samtidig avhenger av papirvekt og -type.
*9 Jobbskillearksperren er påkrevd.
*10 Åpne klaffene og legg konvoluttene med klaffen mot høyre side i papirmagasinet.
*11 Det er nødvendig å angi størrelsene på konvoluttene, inkludert størrelsen på klaffen. Du gjør dette ved å gå til [Egendefinert format] under [Papirmagasininnstillinger].
*12 Konvoluttstørrelsene på bordet inkluderer ikke klaffene.
*13 Rett ut krøller i papiret slik at de passer innenfor følgende retningslinjer.
52,3-256,0 g/m2: krøllhøyde 10 mm (0,39 tommer) eller mindre, R over 100 mm (3,94 tommer)
256,1-300 g/m2: krøllhøyde 10 mm (0,39 tommer) eller mindre, krøllhøyde 4 mm (0,16 tommer) eller mindre, R over 100 mm (3,94 tommer)
300,1–350 g/m2: krøllhøyde 10 mm (0,4 tommer) eller mindre, krøllhøyde 2 mm (0,08 tommer) eller mindre, R over 100 mm (3,94 tommer)
350,1–4700 g/m2 papir: krøllhøyde 10 mm (0,39 tommer), krøllhøyde 0 mm, R over 100 mm (3,94 tommer)
*14 Rett ut krøllen på konvolutten og angi deretter forskjellen på stabelhøyden mellom bunnen av konvolutten og klaffdelen på 10 mm (0,4 tommer) eller mindre.
*15 Fest den lille fanearksperren når du legger i karbonfritt papir med papirvekt 2 eller mindre.
*16 Når du legger i følgende papir, må du feste den lille fanearksperren:
B5 JIS
(bredde: 182 mm; lengde: 257 mm)–SRA4 (bredde: 225 mm; lengde: 320 mm) av papirvekt 8 eller 9
*17 Papirmerket du kan bruke for papir på 400 g/m2 eller mer, er angitt. Ta kontakt med din lokale forhandler hvis du vil ha mer informasjon.
*18 Unngå bruk ved høye temperaturer og luftfuktighet.
Multiarkmater (magasin A)
Papirtype og -vekt | Papirstørrelse | Papirkapasitet |
|---|---|---|
52,3–216,0 g/m2 (14,0 lb. skrivepapir–79,9 lb. omslag) Papirvekt 1–Papirvekt 5 | Papirformater som kan registreres automatisk:
A3
A3 | 500 ark |
52,3–216,0 g/m2 (14,0 lb. skrivepapir–79,9 lb. omslag) Papirvekt 1–Papirvekt 5 | *1
B5 JIS 10 × 15
A4 10 × 14 | 500 ark |
52,3–216,0 g/m2 (14,0 lb. skrivepapir–79,9 lb. omslag) Papirvekt 1–Papirvekt 5 | Egendefinert format:*2
Vertikal: 100,0-330,2 mm *3 Horisontal: 139,7-487,7 mm *4 *5
Vertikal: 3,94-13,00 tommer *3 Horisontal: 5,50-19,20 tommer *4 *5 | 500 ark |
Gjennomskinnelig papir | A3 | *6 |
Transparenter | A4 | *6 |
Faneark*7 | A4 | *6 |
Konvolutter |
Vertikal: 100,0-330,2 mm Horisontal: 139,7-487,7 mm
Vertikal: 3,94-13,00 tommer Horisontal: 5,50-19,20 tommer | 10 ark |
*1 Velg papirformat. Se Endre innstillinger for papirmagasin for mer informasjon.
*2 Angi papirformat. Se Endre innstillinger for papirmagasin for mer informasjon.
*3 Ved utskrift på papir med en horisontal lengde på 487,8 mm eller mer kan du angi en vertikal lengde mellom 210,0 mm og 330,2 mm (8,27 og 13,00 tommer).
*4 Når bannerarkmagasinet til multiarkmateren (magasin A) er montert, er maksimum horisontal lengde på egendefinert papir 700,0 mm (27,55 tommer).
*5 Ved bruk av papir med en horisontal lengde mellom 700,1 mm og 1260,0 mm (27,56 og 49,60 tommer) med magasinet for bannerark eller multiarkmateren (magasin A) tilkoblet, må du legge i og skrive ut ett ark av gangen. Avhengig av papirtypen, kan det imidlertid hende at papir med en horisontal lengde på 700,1 mm (27,56 tommer) eller mer ikke kan brukes, fordi det forårsaker papirstopp eller andre problemer.
*6 Stable ikke papir høyere enn merket. Maksimum antall ark du kan legge i samtidig avhenger av papirvekt og -type.
*7 Bannerarksperren er påkrevd.
Omslagsmater CI5030
Papirtype og -vekt | Papirstørrelse | Papirkapasitet |
|---|---|---|
64,0–216,0 g/m2 (17,1 lb. skrivepapir–79,9 lb. omslag) Papirvekt 2–Papirvekt 5 | Papirformater som kan registreres automatisk:
A3
A3 | 200 ark × 2 |
64,0–216,0 g/m2 (17,1 lb. skrivepapir–79,9 lb. omslag) Papirvekt 2–Papirvekt 5 | Velg papirformatet ved hjelp av menyen Papirmag.-innst.:
B5 JIS 11 × 15
A4 11 × 14 | 200 ark × 2 |
64,0–216,0 g/m2 (17,1 lb. skrivepapir–79,9 lb. omslag) Papirvekt 2–Papirvekt 5 | Egendefinert format:
Vertikal: 139,7-330,2 mm Horisontal: 139,7-487,7 mm
Vertikal: 5,50-13,00 tommer Horisontal: 5,50-19,20 tommer | 200 ark × 2 |
Omslagsmater CI5040
Papirtype og -vekt | Papirstørrelse | Papirkapasitet |
|---|---|---|
52,3-300,0 g/m2 (14,0 lb. skrivepapir-165,0 lb. indeks) Papirvekt 1–Papirvekt 7 | Papirformater som kan registreres automatisk:
A3
A3 | 180 ark × 2 |
52,3-300,0 g/m2 (14,0 lb. skrivepapir-165,0 lb. indeks) Papirvekt 1–Papirvekt 7 | Velg papirformatet ved hjelp av menyen Papirmag.-innst.:
B5 JIS 11 × 15
A4 11 × 14 | 180 ark × 2 |
52,3-300,0 g/m2 (14,0 lb. skrivepapir-165,0 lb. indeks) Papirvekt 1–Papirvekt 7 | Egendefinert format:
Vertikal: 139,7-330,2 mm Horisontal: 139,7-487,7 mm
Vertikal: 5,50-13,00 tommer Horisontal: 5,50-19,20 tommer | 180 ark × 2 |
Bestrøket (glanset) Bestrøket: matt 105,1-300,0 g/m2 (28,1 lb. skrivepapir-165,0 lb. indeks) Papirvekt 4–Papirvekt 7 | Papirformater som kan registreres automatisk:
A3
A3 | *1 |
Bestrøket (glanset) Bestrøket: matt 105,1-300,0 g/m2 (28,1 lb. skrivepapir-165,0 lb. indeks) Papirvekt 4–Papirvekt 7 | Velg papirformatet ved hjelp av menyen Papirmag.-innst.:
B5 JIS 11 × 15
A4 11 × 14 | *1 |
Bestrøket (glanset) Bestrøket: matt 105,1-300,0 g/m2 (28,1 lb. skrivepapir-165,0 lb. indeks) Papirvekt 4–Papirvekt 7 | Egendefinert format:
Vertikal: 139,7-330,2 mm Horisontal: 139,7-487,7 mm
Vertikal: 5,50-13,00 tommer Horisontal: 5,50-19,20 tommer | *1 |
Gjennomskinnelig papir | A3 | *1 |
Transparenter | A4 | *1 |
Faneark 52,3-300,0 g/m2 (14,0 lb. skrivepapir-165,0 lb. indeks) Papirvekt 1–Papirvekt 7 | A4 | *1 |
Faneark: glanset Faneark: matt Faneark: høyglans 105,1-300,0 g/m2 (28,1 lb. skrivepapir-165,0 lb. indeks) Papirvekt 4–Papirvekt 7 | A4 | *1 |
Etikettpapir 52,3-300,0 g/m2 (14,0 lb. skrivepapir-165,0 lb. indeks) Papirvekt 1–Papirvekt 7 | A4 | *1 |
*1 Ikke stable papir over merket. Det maksimale antall ark du kan sette på én gang er avhengig av papirets tykkelse og tilstand.
Omslagsarkmater på liminnbinder
Papirtype og -vekt | Papirstørrelse | Papirkapasitet |
|---|---|---|
90,0-300,0 g/m2 (24,1 lb. skrivepapir-165,0 lb. indeks) Papirvekt 4–Papirvekt 7 | Papirformater som kan registreres automatisk:
A3
11 × 17 | 200 ark (eller opptil 24 mm høy) x 2 |
90,0-300,0 g/m2 (24,1 lb. skrivepapir-165,0 lb. indeks) Papirvekt 4–Papirvekt 7 | Velg papirformatet ved hjelp av menyen Papirmag.-innst.:
B4 JIS
A3 | 200 ark (eller opptil 24 mm høy) x 2 |
90,0-300,0 g/m2 (24,1 lb. skrivepapir-165,0 lb. indeks) Papirvekt 4–Papirvekt 7 | Egendefinert format:
Verikal: 257.0-330.2 mm Horisontal: 364.0-487.7 mm
Vertikal: 10.12-13.00 tommer Horisontal: 14.34-19.20 tommer | 200 ark (eller opptil 24 mm høy) x 2 |
Papirvekt
Papirvekt*1 | Metrisk | Skrivepapir | Omslagspapir | Indekspapir |
|---|---|---|---|---|
Papirvekt 1*2 | 52,3-63,0 g/m2 | 14,0-16,9 lb. Skrivepapir | 19,0-23,0 lb. Skrivepapir | 29,0-34,9 lb. Index |
Papirvekt 2 | 63,1-80,0 g/m2 | 17,0-21,0 lb. Skrivepapir | 23,1–29,9 lb. Forside | 35,0–44,0 lb. Index |
Papirvekt 3 | 80,1-105,0 g/m2 | 21,1–28,0 lb. Skrivepapir | 30,0–38,9 lb. forside | 44,1–58,0 lb. Index |
Papirvekt 4 | 105,1-163,0 g/m2 | 28,1–43,0 lb. Skrivepapir | 39,0-60,0 Forside | 58,1–90,0 lb. Index |
Papirvekt 5 | 163,1-220,0 g/m2 | 43,1–58,9 lb. Skrivepapir | 60,1–80,9 lb. Forside | 90,1–121,0 lb. indeks |
Papirvekt 6 | 220,1-256,0 g/m2 | 59,0–68,0 lb. skrivepapir | 81,0–94,0 lb. omslag | 121,1–141,0 lb. indeks |
Papirvekt 7 | 256,1–300,0 g/m2 | 68,1–80,0 lb. skrivepapir | 94,1–110,0 lb. omslag | 141,1–165,0 lb. indeks |
Papirvekt 8 | 300,1-350,0 g/m2 | 80,1-93,3 lb. skrivepapir | 110,1-128,8 lb. omslag | 165,1-193,3 lb. indeks |
Papirvekt 9*3 | 350,1-470,0 g/m2 | 93,4-172 lb. omslag | 128,9-147,0 lb. omslag | 193,4-221,0 lb. indeks |
*1 Utskriftskvaliteten vil bli redusert dersom papiret du bruker er nær minimums- eller maksimumsvekten. Endre innstillingen for papirvekt til tynnere eller tykkere.
*2 Når du laster inn papir som er 52,3-63,0 g/m2 (14,0-16,9 lb. skrivepapir), kan kantene bøyes eller papiret mates inn feil, avhengig av papirtypen.
*3 Papirmerket du kan bruke for papir på 400 g/m2 eller mer, er angitt. Ta kontakt med din lokale forhandler hvis du vil ha mer informasjon.
Kalibreringsprosessen som bruker in-line sensor med kontrolleren tilkoblet, er gyldig for følgende papirformater:
A4
, 81/2 × 11, A3, 11 × 17, SRA3
Visse typer papir, slik som gjennomskinnelig eller transparenter, kan forårsake støy når de leveres. Denne lyden indikerer ikke et problem, og utskriftskvaliteten blir ikke påvirket.
Papirkapasiteten som beskrives i tabellene over er et eksempel. Den faktiske papirkapasiteten kan være lavere, avhengig av papirtypen.
Sørg for at stabelhøyden ikke overskrider grensemerket i papirmagasinet når du legger i papir.
Hvis flerarksmating forekommer, må du lufte arkene grundig eller legge dem ett og ett i multiarkmateren (magasin A).
Du kan oppgi om maskinen automatisk skal gjenkjenne mating av flere ark fra hvert magasin. I [0304Gjenkjenn JAM099] under [Justeringsinnstillinger for betjeningspanel] kan du også angi om nåværende jobber skal utsettes eller avsluttes når multiarkmating oppdages. Du kan også angi deteksjonsinnstillingen for dobbeltmating for omslagsmater CI5040 i "2101 Oppdag JAM573" eller "2101 Oppdag JAM574". Maskinen kan imidlertid ikke oppdage all multiarkmating ordentlig. Dette er avhengig av tilstanden på papiret. Se 0304 Gjenkjenn JAM0992101 Oppdag JAM573, eller 2101 Oppdag JAM574 for mer informasjon om Justeringsinnstillinger for betjeningspanel.
Jevn ut krøllete ark før du legger dem i skriveren.
Det kan hende at funksjonen Juster papirkrøll ikke er i stand til fullstendig fjerne papirkrøll, det kommer an på papirtype og kornretning. Hvis papir med lange fibre ikke rettes ut ordentlig, forsøk med papir med korte fibre i stedet. Se 0301 Korriger krøll på utskrift:1-sidig:Overflate opp, 0302 Korriger krøll på utskrift:1-sidig:Overflate ned og 0303 Korriger krøll på utskrift: 2-sidig for mer informasjon om funksjonen Juster utretting av papir.
Avhengig av papirformat, papirvekt og papirtype kan utskriftshastigheten være tregere enn normalt.
Se Konvolutter når du skal legge i konvolutter.
Når du skriver ut på brevhodepapir, avhenger retningen av hvilken funksjon du bruker. Se Legge i retningsbestemt papir eller tosidig papir for mer informasjon.
Papirtypene du kan velge i Papirmagasininnstillinger er bare generelle klassifiseringer. Utskriftskvaliteten for hver papirtype i en klassifikasjon garanteres ikke. Se Papir som ikke kan brukes for mer informasjon.
Hvis overflaten av papiret er støvet, kan hvite flekker vises på utskriftene. Luft papiret nøye for å fjerne støv.
Når du bruker etikettpapir:
Velg [Etikett] som [Papirtype] i [Papirmagasininnstillinger], og velg passende papirvekt under [Papirvekt].
Når du legger i transparenter:
For å kopiere på transparenter, velg [Transparent] for [Papirtype] i [Papirmag.-innst.].
Når du legger i transparenter, må du kontrollere for- og baksiden på arkene og plassere dem riktig, ellers kan det oppstå feilmating.
Luft transparentene godt hver gang du bruker dem. Det motvirker at de klistrer seg til hverandre og at de blir matet inn feil.
Ta ut de utskrevne arkene ett etter ett.
Når du skriver ut til høykapasitetsstableren, angi mottaksbrettet som det øvre stablermagasinet. Hvis du vil ha mer informasjon , se Enhetsbehandling.
Når du bruker gjennomskinnelig papir:
Når du bruker gjennomskinnelig papir, må du alltid bruke papir med langt fiber og angi papirretningen i henhold til fiberet.
Gjennomskinnelig papir kan lett absorbere fukt og bli krøllete. Fjern krøllene på det gjennomskinnelige papiret før du bruker det. Se 0301 Korriger krøll på utskrift:1-sidig:Overflate opp, 0302 Korriger krøll på utskrift:1-sidig:Overflate ned, og 0303 Korriger krøll på utskrift: 2-sidig for mer informasjon om innstillinger for å jevne ut krøllete papir.
Ta ut de utskrevne arkene ett etter ett.
Når du bruker bestrøket papir:
Hvis du ønsker å bruke glanset papir, velger du [Bestrøket: Glanset] eller [Bestrøket: Høyglans] for [Papirtype]. Hvis du vil bruke matt papir, velger du [Bestrøket: matt] for [Papirtype]. Se Registrere et egendefinert papir for mer informasjon om innstillingene for bruk av bestrøket papir med egendefinert papir.
Når du legger i bestrøket papir eller glanset papir, må du alltid lufte papiret før du bruker det.
Når det mates inn stabler med bestrøket papir, mate bestrøket papir ett ark om gangen.
Hvis du vil legge bestrøket papir inn i bredt høyvolumsmagasin, må du angi [Bestrøket: Glanset], [Bestrøket: Matt] eller [Bestrøket: Høyglans] som papirtype og velge passende papirvekt under [Papirvekt].
Ved innstilling av farget papir:
Avhengig av fargen på papiret, kan det hende at papirets posisjon ikke gjenkjennes korrekt, noe som kan føre til papirstopp.
Når du bruker papir i lyse farger, angir du papirtypen som [Farge] i [Papirmagasininnstillinger].
Når du bruker svart eller mørkt papir, eller hvis du angir papirtypen som [Farge] i [Papirmagasininnstillinger] og det fortsatt oppstår papirstopp, angir du papirtypen som [Svart].
Når du bruker karbonfritt papir, må du være oppmerksom på følgende:
Du kan kun bruke karbonfritt papir når bredt høyvolumsmagasin brukes sammen med Finisher SR 5050/5110 eller Booklet Finisher SR5060/5120 for etterbehandling.
Tosidig utskrift kan ikke utføres.

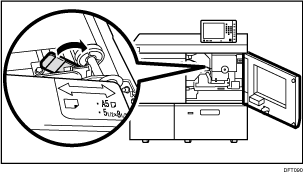

For å legge i papirark med format A5
eller 51/2 × 81/2:Ved levering av papirark med format A5
eller 51/2 × 81/2, åpne det venstre frontdekselet på hovedmaskinen og vri hendelen for A5/Half Letter til høyre.
Når det transparente omslaget krølles, må du jevne ut omslaget slik at forskjellen i høyden på de motsatte kantene er mindre enn 18 mm (0,71 tommer) før du legger den i.
