부품 이름 및 기능 설명

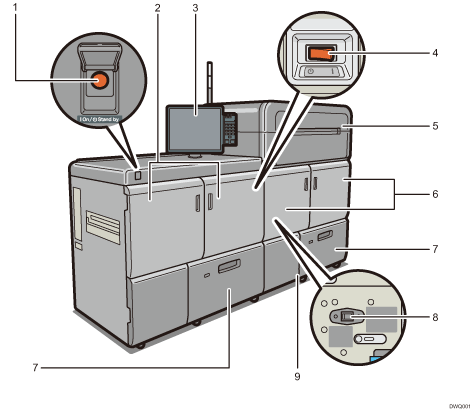

정면 및 좌측

1. 주 전원 스위치

   기기를 작동하려면 주 전원이 켜져 있어야 합니다. 기기가 꺼져 있으면 주 전원 스위치 덮개를 열고 전원을 켜십시오.

2. 왼쪽 메인프레임 전면 덮개

   걸린 용지를 제거하거나, AC 전원 스위치를 끄거나 켜려면 여십시오.

3. 제어 패널

   기기 제어 패널의 명칭 및 기능 설명을(를) 참조하십시오.

4. AC 전원 스위치

   기기의 전원을 완전히 끄려면 누르십시오. 정상적으로 사용하는 중에는 AC 전원이 항상 켜져 있어야 합니다. 이 스위치는 왼쪽 메인프레임 전면 덮개 안쪽에 있습니다. 자세한 내용은 주의 사항을(를) 참조하십시오.

5. 토너 카트리지 격실

   토너 카트리지를 이곳에 설치합니다.

   토너 카트리지를 교체하기 위해 덮개를 엽니다.

6. 오른쪽 메인프레임 전면 덮개

   걸린 용지를 제거하려면 여십시오.

7. 용지함(용지함 1~2)

   여기에 용지를 적재합니다.

8. 전사 장치의 방습 히터

   적합한 습도를 유지하기 위해 기기 내부를 따뜻하게 만듭니다. 이 히터는 주 전원 스위치가 꺼져 있을 때도 기기를 데워 따뜻하게 유지합니다.

9. 폐토너 카트리지 덮개

   폐토너병을 교체하려면 덮개를 여십시오.

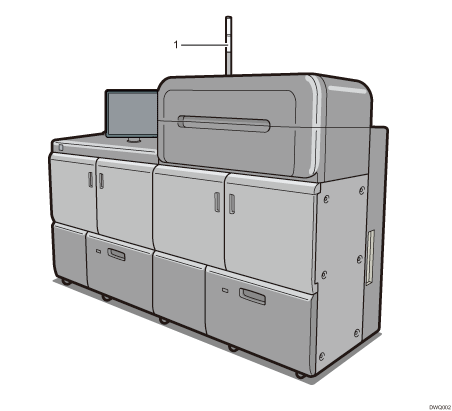

정면 및 우측

1. 주의 표시등

   주의 표시등 기능 설명을(를) 참조하십시오.

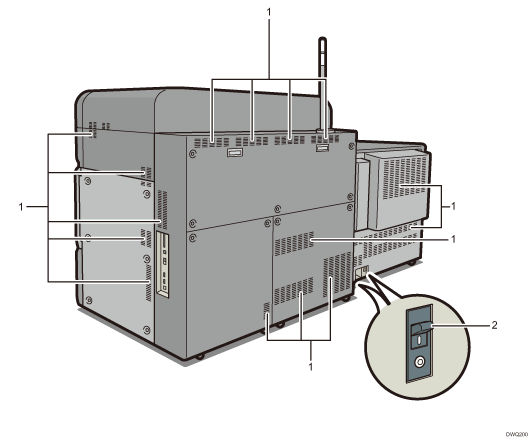

후면 및 우측

1. 배기구

   기기가 과열되는 것을 방지합니다.

2. 누전 차단기

   감전을 방지할 수 있습니다. 누전 차단기를 점검하는 방법에 대한 자세한 내용은 누전 차단기 점검을(를) 참조하십시오.
