Tässä annetaan suositellut paperikoot ja -tyypit.
Jos käytät paperia, joka on taipunut liiallisen kosteuden tai kuivuuden takia, voi tapahtua nidontavirhe tai paperitukos.
Älä käytä mustesuihkutulostimille tarkoitettua paperia. Se saattaa tarttua kiinni lämpöyksikköön ja aiheuttaa tukoksen.
Varmista, että lisäät kalvot oikein päin. Väärin päin olevat kalvot saattavat tukkeutua.
Kasetit 1, 2 ja leveä suurkapasiteettikasetti (Kasetit 3–8)*1, *14
Paperin tyyppi ja paino | Paperikoko | Paperikapasiteetti |
|---|---|---|
52,3-470,0 g/m2 (14,0 lb Bond – 172 lb kansilehti) *17 Paperin paino 1–Paperin paino 9*2*16 | Paperikoot, jotka voidaan tunnistaa automaattisesti:*3
A3
A3 | 2 400 arkkia |
52,3-470,0 g/m2 (14,0 lb Bond – 172 lb kansilehti) *17 Paperin paino 1–Paperin paino 9*2*16 | Valitse paperikoko Kasetin paperiasetukset -valikosta:
A6 11 × 15
A4 10 × 15 | 2 400 arkkia |
52,3-470,0 g/m2 (14,0 lb Bond – 172 lb kansilehti) *17 Paperin paino 1–Paperin paino 9*2*16 | Oma koko:*6
Pysty: 100,0–330,2 mm Vaaka: 139,7–487,7 mm
Pysty: 3,94–13,00 tuumaa Leveys: 5,5–19,2 tuumaa | 2 400 arkkia |
Pääll: kiilt.*18 Pääll. matta*18 Itsejäljentävä paperi *15 52,3-470,0 g/m2 (14,0 lb Bond – 172 lb kansilehti) *17 Paperin paino 1–Paperin paino 9*2*16 | Paperikoot, jotka voidaan tunnistaa automaattisesti:*3
A3
A3 | *8 |
Pääll: kiilt.*18 Pääll. matta*18 Itsejäljentävä paperi *15 52,3-470,0 g/m2 (14,0 lb Bond – 172 lb kansilehti) *17 Paperin paino 1–Paperin paino 9*2*16 | Valitse paperikoko Kasetin paperiasetukset -valikosta:
A6 11 × 15
A4 10 × 15 | *8 |
Pääll: kiilt.*18 Pääll. matta*18 Itsejäljentävä paperi *15 52,3-470,0 g/m2 (14,0 lb Bond – 172 lb kansilehti) *17 Paperin paino 1–Paperin paino 9*2*16 | Oma koko:*6
Pysty: 100,0–330,2 mm Vaaka: 139,7–487,7 mm
Pysty: 3,94–13,00 tuumaa Leveys: 5,5–19,2 tuumaa | *8 |
Läpikuultava paperi | A3 | *8 |
Kalvot | A4 | *8 |
Hakulehdet*9 | A4 | *8 |
Tarrapaperi*18 | A4 | *8 |
Kirjekuoret*7 | *10, *11, *12 240 × 332 mm, 235 × 120 mm, 120 × 235 mm, 105 × 241 mm, 110 × 220 mm | *14 |
*1 Voit asentaa banneriarkkikasetin kasetteihin 3, 5 ja 7.
*2 Kun on valittu vaakapituudeltaan vähintään 487,8 mm (19,20 tuumaa) paperi, kasetin suurin paperipaino on Paperin paino 7.
*3 Kun on asennettu banneriarkkikasetti, paperikokoa ei tunnisteta automaattisesti.
*4 Kun banneriarkkikasetti on asennettu, valitse paperikoko Kasetin paperiasetus -valikosta.
*5 Kun on asennettu banneriarkkikasetti, paperikokoa ei voi valita.
*6 Kun on asennettu banneriarkkikasetti, voit lisätä kasettiin enintään 800 arkkia paperia, jonka pituus on 420,0-700,0 mm (16,54-27,55 tuumaa).
*7 Kun on asennettu banneriarkkikasetti, paperityyppiä ei voi valita.
*8 Älä täytä ylärajamerkin yli. Kerralla asetettavien arkkien enimmäismäärä vaihtelee paperin painon ja kunnon mukaan.
*9 Hakulehtiohjain vaaditaan.
*10 Avaa läpät ja aseta kirjekuoret niin, että niiden läpät osoittavat paperikasetin oikealle puolelle.
*11 On tarpeellista määrittää kirjekuoren koko läppä mukaanlukien käyttämällä [Custom Size] kohdassa [Tray Paper Settings].
*12 Taulukon kirjekuorien koko ei sisällä läppää.
*13 Suorista kuprut, jotta paperi täyttää oheiset asetukset.
52,3-256,0 g/m2 paperi: käpristymän korkeus 10 mm (0,39 tuumaa) tai vähemmän, R yli 100 mm (3,94 tuumaa)
256.1–300 g/m2 paperi: käpristymän korkeus 10 mm (0,39 tuumaa) tai vähemmän, takakäpristymän korkeus 4 mm (0,16 tuumaa) tai vähemmän, R yli 100 mm (3,94 tuumaa)
300,1–350 g/m2 paperi: käpristymän korkeus 10 mm (0,39 tuumaa) tai vähemmän, takakäpristymän korkeus 2 mm (0,08 mm) tai vähemmän, R yli 100 mm (3,94 tuumaa)
350,1 – 4 700 g/m2 paperi: käpristymän korkeus 10 mm (0,39 tuumaa) tai vähemmän, takakäpristymän korkeus 0 mm, R yli 100 mm (3,94 tuumaa)
*14 Suorista kirjekuoren käpristymä ja määritä sitten kirjekuoren alaosan ja läpän väliseksi pinoamiskorkeuden erotukseksi 10 mm (0,4 tuumaa) tai vähemmän.
*15 Asenna pieni hakulehtien päätyeste lisätessäsi jäljentävää paperia, jonka paino on 2 tai vähemmän.
*16 Kun lisäät seuraavaa paperia, kiinnitä pieni päätyohjain:
B5 JIS
(leveys: 182 mm; pituus: 257 mm)–SRA4 (leveys: 225 mm; pituus: 320 mm) / Paperin paino 8 tai 9
*17 400 g/m2 tai painavamman käyttökelpoisen paperin tuotemerkki on määritetty. Saat lisätietoja jälleenmyyjältä.
*18 Vältä käyttöä kuumassa ja kosteassa tilassa.
Monitaso-ohisyöttö (taso A)
Paperin tyyppi ja paino | Paperikoko | Paperikapasiteetti |
|---|---|---|
52,3–216 g/m2 (14 lb bond – 79,9 lb kansi) Paperin paino 1–Paperin paino 5 | Automaattisesti tunnistettavat paperikoot:
A3
A3 | 500 arkkia |
52,3–216 g/m2 (14 lb bond – 79,9 lb kansi) Paperin paino 1–Paperin paino 5 | *1
B5 JIS 10 × 15
A4 10 × 14 | 500 arkkia |
52,3–216 g/m2 (14 lb bond – 79,9 lb kansi) Paperin paino 1–Paperin paino 5 | Oma koko:*2
Pysty: 100,0-330,2 mm *3 Vaaka: 139,7-487,7 mm *4 *5
Pituus: 3,94-13,00 tuumaa *3 Vaaka: 5,50-19,20 tuumaa *4 *5 | 500 arkkia |
Läpikuultava paperi | A3 | *6 |
Kalvot | A4 | *6 |
Hakulehdet*7 | A4 | *6 |
Kirjekuoret |
Pysty: 100,0–330,2 mm Vaaka: 139,7–487,7 mm
Pysty: 3,94–13,00 tuumaa Leveys: 5,5–19,2 tuumaa | 10 arkkia |
*1 Valitse paperikoko. Lisätietoja, katso Kasetin paperiasetusten muuttaminen.
*2 Syötä paperikoko. Lisätietoja, katso Kasetin paperiasetusten muuttaminen.
*3 Tulostaessa vaakasuuntaiselta pituudelta vähintään 487,8 mm:n paperia, voit määrittää pystysuuntaiseksi pituudeksi 210,0 mm ja 330,2 mm (8,27 tuumaa ja 13,00 tuumaa).
*4 Kun monitaso-ohisyötön banneriarkkikasetti (Kasetti A) on asennettu, mukautetun paperikoon enimmäisvaakapituus on 700,0 mm (27,55 tuumaa).
*5 Käyttäessä vaakasuuntaiselta pituudelta 700,1 - 1260,0 mm:n (27,56 tuumaa ja 49,60 tuumaa) paperia monisyöttötason (kasetti A) banneritason ollessa kiinnitettynä, lisää ja tulosta yksi arkki kerralla. Paperimerkistä riippuen jotkin vaakasuuntaiselta pituudelta vähintään 700,1 mm:n (27,56 tuumaa) paperit eivät välttämättä sovellu, muutoin seurauksena voi olla paperitukos tai muu ongelma.
*6 Älä täytä ylärajamerkin yli. Kerralla asetettavien arkkien enimmäismäärä vaihtelee paperin painon ja kunnon mukaan.
*7 Hakulehtiohjain vaaditaan.
Interposer CI5030
Paperin tyyppi ja paino | Paperikoko | Paperikapasiteetti |
|---|---|---|
64–216 g/m2 (17,1 lb bond – 79,9 lb kansi) Paperin paino 2–Paperin paino 5 | Automaattisesti tunnistettavat paperikoot:
A3
A3 | 200 arkkia × 2 |
64–216 g/m2 (17,1 lb bond – 79,9 lb kansi) Paperin paino 2–Paperin paino 5 | Valitse paperikoko Kasetin paperiasetukset -valikosta:
B5 JIS 11 × 15
A4 11 × 14 | 200 arkkia × 2 |
64–216 g/m2 (17,1 lb bond – 79,9 lb kansi) Paperin paino 2–Paperin paino 5 | Oma koko:
Pysty: 139,7–330,2 mm Vaaka: 139,7–487,7 mm
Pysty: 5,50–13,00 tuumaa Leveys: 5,5–19,2 tuumaa | 200 arkkia × 2 |
Interposer CI5040
Paperin tyyppi ja paino | Paperikoko | Paperikapasiteetti |
|---|---|---|
52,3–300 g/m2 (14 lb bond – 165 lb hakulehti) Paperin paino 1–Paperin paino 7 | Automaattisesti tunnistettavat paperikoot:
A3
A3 | 180 arkkia × 2 |
52,3–300 g/m2 (14 lb bond – 165 lb hakulehti) Paperin paino 1–Paperin paino 7 | Valitse paperikoko Kasetin paperiasetukset -valikosta:
B5 JIS 11 × 15
A4 11 × 14 | 180 arkkia × 2 |
52,3–300 g/m2 (14 lb bond – 165 lb hakulehti) Paperin paino 1–Paperin paino 7 | Oma koko:
Pysty: 139,7–330,2 mm Vaaka: 139,7–487,7 mm
Pysty: 5,50–13,00 tuumaa Leveys: 5,5–19,2 tuumaa | 180 arkkia × 2 |
Pääll: kiilt. Pääll. matta 105,1-300,0 g/m2 (28,1 lb bond-165,0 lb hakulehti) Paperin paino 4–Paperin paino 7 | Automaattisesti tunnistettavat paperikoot:
A3
A3 | *1 |
Pääll: kiilt. Pääll. matta 105,1-300,0 g/m2 (28,1 lb bond-165,0 lb hakulehti) Paperin paino 4–Paperin paino 7 | Valitse paperikoko Kasetin paperiasetukset -valikosta:
B5 JIS 11 × 15
A4 11 × 14 | *1 |
Pääll: kiilt. Pääll. matta 105,1-300,0 g/m2 (28,1 lb bond-165,0 lb hakulehti) Paperin paino 4–Paperin paino 7 | Oma koko:
Pysty: 139,7–330,2 mm Vaaka: 139,7–487,7 mm
Pysty: 5,50–13,00 tuumaa Leveys: 5,5–19,2 tuumaa | *1 |
Läpikuultava paperi | A3 | *1 |
Kalvot | A4 | *1 |
hakulehdet 52,3–300 g/m2 (14 lb bond – 165 lb hakulehti) Paperin paino 1–Paperin paino 7 | A4 | *1 |
Hakul.:kiiltävä Hakul.: matta Hakul:k. kiilt. 105,1-300,0 g/m2 (28,1 lb bond-165,0 lb hakulehti) Paperin paino 4–Paperin paino 7 | A4 | *1 |
tarra-arkit 52,3–300 g/m2 (14 lb bond – 165 lb hakulehti) Paperin paino 1–Paperin paino 7 | A4 | *1 |
*1 Älä täytä ylärajamerkin yli. Kerralla asetettavien arkkien enimmäismäärä vaihtelee paperin paksuuden ja kunnon mukaan.
Liimasitojan lisälehtiyksikkö:
Paperin tyyppi ja paino | Paperikoko | Paperikapasiteetti |
|---|---|---|
90–300 g/m2 (24,1 lb bond – 165 lb hakulehti) Paperin paino 4–Paperin paino 7 | Automaattisesti tunnistettavat paperikoot:
A3
11 × 17 | 200 arkkia (tai korkeus enintään 24 mm) × 2 |
90–300 g/m2 (24,1 lb bond – 165 lb hakulehti) Paperin paino 4–Paperin paino 7 | Valitse paperikoko Kasetin paperiasetukset -valikosta:
B4 JIS
A3 | 200 arkkia (tai korkeus enintään 24 mm) × 2 |
90–300 g/m2 (24,1 lb bond – 165 lb hakulehti) Paperin paino 4–Paperin paino 7 | Oma koko:
Pysty: 257–330,2 mm Vaaka: 364–487,7 mm
Pysty: 10,12–13 tuumaa Vaaka: 14,34–19,20 tuumaa | 200 arkkia (tai korkeus enintään 24 mm) × 2 |
Paperin paino
Paperin paino*1 | Metrijärjestelmä | Virallinen (bond) | Kansilehtipaperi | Hakupaperi |
|---|---|---|---|---|
Paperin paino 1*2 | 52,3–63 g/m2 | 14–16,9 lb bond | 19–23 lb kansi | 29–34,9 lb hakulehti |
Paperin paino 2 | 63,1–80 g/m2 | 17–21 lb bond | 23,1–29,9 lb kansi | 35–44 lb hakulehti |
Paperin paino 3 | 80,1–105 g/m2 | 21,1–28 lb bond | 30–38,9 lb kansi | 44,1–58 lb hakulehti |
Paperin paino 4 | 105,1–163 g/m2 | 28,1–43 lb bond | 39–60 lb kansi | 58,1–90 lb hakulehti |
Paperin paino 5 | 163,1–220 g/m2 | 43,1–58,9 lb bond | 60,1–80,9 lb kansi | 90,1–121 lb hakulehti |
Paperin paino 6 | 220,1–256 g/m2 | 59–68 lb bond | 81–94 lb kansi | 121,1–141 lb hakulehti |
Paperin paino 7 | 256,1–300 g/m2 | 68,1–80 lb bond | 94,1–110 lb kansi | 141,1–165 lb hakulehti |
Paperin paino 8 | 300,1–350,0 g/m2 | 80,1–93,3 lb bond | 110,1–128,8 lb kansi | 165,1–193.3 lb hakulehti |
Paperin paino 9*3 | 350,1-470,0 g/m2 | 93,4-172 lb kansi | 128,9–147,0 lb kansi | 193,4–221.0 lb hakulehti |
*1 Tulostuslaatu heikkenee, jos käytössä oleva paperi on lähellä vähimmäis- tai enimmäispaperipainoa. Vaihda paperin painon asetus ohuemmalle tai paksummalle paperille.
*2 Kun paperin paksuus on 52,3–63,0 g/m2 (14,0–16,9 lb bond), joidenkin paperityyppien reunat voivat rypistyä tai ne voivat aiheuttaa paperitukoksen.
*3 400 g/m2 tai painavamman käyttökelpoisen paperin tuotemerkki on määritetty. Saat lisätietoja jälleenmyyjältä.
Kalibrointiprosessi, joka käyttää anturia, kun ohjain on liitettynä, sopii seuraaviin paperikokoihin:
A4
, 81/2 × 11, A3, 11 × 17, SRA3
Tietyt paperityypit, kuten läpikuultava paperi ja piirtoheitinkalvot, saattavat aiheuttaa ääntä luovutettaessa. Ääni on normaalia eikä se vaikuta tulostuksen laatuun.
Yllä olevien taulukoiden paperikapasiteetit ovat esimerkkejä. Todellinen paperikapasiteetti saattaa olla pienempi, paperityypin mukaan.
Kun lisäät paperia, tarkista ettei paperipinon yläreuna ylitä kasetin ylärajamerkkiä.
Jos useita arkkeja syöttyy kerralla, ilmaa paperit hyvin tai aseta ne yksitellen ohisyöttöön (taso A).
Voit määrittää, tunnistaako laite automaattisesti useiden arkkien syöttymisen kaikista kaseteista. Havaitse [0304JAM099] -valikon kohdassa [Käyttäjän yleisasetukset] voit määrittää, pysäytetäänkö kesken olevat tulostustyöt vai jatketaanko niitä, kun monisyöttö havaitaan. Voit määrittää kaksipuolisen syötön havaitsemisarvot laitteelle Interposer CI5040 kohdassa "2101 Detect JAM573" tai "2101 Detect JAM574". Paperin kunto vaikuttaa laitteen kykyyn havaita useiden arkkien syöttymistä. Lisätietoja kohdasta Käyttäjän yleisasetukset, katso 0304 Havaitse JAM099, katso 2101 Havaitse JAM573 tai katso 2101 Havaitse JAM574.
Suorista taipuneet arkit ennen käyttämistä.
Paperin tyypistä ja kuitujen suunnasta riippuen Säädä paperin suoristusta -toiminto ei välttämättä saa paperia kokonaan suoristettua. Jos pitkäkuituinen paperi ei suoristu kunnolla, kokeile lyhytkuituista paperia. Lisätietoa Säädä paperin suoristusta -toiminnosta, katso 0301 Korjaa luov. pap. käpert.: 1-puol.: tul. puoli ylös, 0302 Korjaa luov. pap. käpert.: 1-puol.: tul. puoli alas ja 0303 Korjaa luov. pap. käpertyminen: 2-puol.
Paperikoko, -paino ja -tyyppi vaikuttavat tulostusnopeuteen.
Lisätietoja kirjekuorien asettamisesta, katso Kirjekuoret.
Kun tulostat kirjelomakkeelle, lomakkeen suunta riippuu käytetystä toiminnosta. Lisätietoja, katso Määrätyn suuntaisen tai kaksipuoleisen paperin lisääminen.
Kohdassa Kasetin paperiasetus valittavissa olevat paperityypit ovat yleisluontoisia luokitteluja. Tulostuslaatu ei välttämättä ole sama kaikille paperilaaduille. Lisätietoja, katso Sopimaton paperi.
Jos paperin pinta on pölyinen, tulosteisiin voi tulla valkoisia laikkuja. Poista pöly papereista leyhyttämällä niitä tehokkaasti.
Tarrapaperin käyttäminen:
Valitse [Tarrapaperi][Paperityyppi] -valikon kohdassa [Kasetin paperiasetukset] ja valitse sitten paperin paino kohdassa [Paperin paino].
Kopiokalvojen käyttäminen:
Kun tulostat kalvoille, valitse [Kalvo] kohdassa [Paperityyppi] kohdassa [Kasetin paperiasetus].
Varmista, että lisäät kalvot oikein päin. Väärin päin olevat kalvot saattavat tukkeutua.
Ilmaa kalvot huolellisesti irrottaaksesi ne toisistaan ennen käyttöä. Tämä estää kalvoja takertumasta toisiinsa ja tukkeutumasta laitteella.
Poista tulostetut arkit yksi kerrallaan.
Kun tulostat suurkapasiteettiseen niputtajaan, määritä luovutustasoksi niputtajan ylätaso. Lisätietoja, katso Device Management.
Läpikuultavan paperin käyttäminen:
Käytä pitkäkuituista läpikuultavaa paperia ja aseta paperi kuitusuunnassa.
Läpikuultava paperi imee helposti itseensä kosteutta ja käpristyy. Suorista läpikuultava paperi, ennen kuin lisäät sen kasettiin/tasolle. Lisätietoja taipuneen paperin suoristusasetuksista, katso 0301 Korjaa luov. pap. käpert.: 1-puol.: tul. puoli ylös, 0302 Korjaa luov. pap. käpert.: 1-puol.: tul. puoli alas ja 0303 Korjaa luov. pap. käpertyminen: 2-puol.
Poista tulostetut arkit yksi kerrallaan.
Päällystetyn paperin käyttäminen:
Jos haluat käyttää kiiltävää paperia, valitse [Päällystetty: kiiltävä] tai [Pääll.: kirkas kiiltävä] asetuksessa [Paperityyppi]. Jos käytät mattapaperia (esimerkiksi himmeää, silkki- tai satiinipintaista paperia), valitse [Päällystetty: matta] kohdassa [Paperityyppi]. Lisätietoja päällystetyn oman paperin asetuksista, katso Oman paperiasetuksen tallentaminen.
Kun käytät päällystettyä tai kiiltävää paperia, ilmaa paperi hyvin.
Jos paperit tukkeutuvat tai laite pitää outoa ääntä syöttäessään päällystettyjä, pinottuja papereita, syötä paperit yksi kerrallaan.
Jos käytät päällystettyä paperia leveässä suurkapasiteettikasetissa, valitse paperityypiksi [Päällystetty: kiiltävä], [Päällystetty: matta] tai [Pääll.: kirkas kiiltävä] ja valitse paperin paino [Paperin paino] -valikosta.
Väripaperin käyttäminen:
Paperin väristä riippuen tulostin ei välttämättä osaa kohdistaa paperia oikein. Tämä voi aiheuttaa paperitukoksen.
Jos käytät vaaleaa paperia, valitse paperityypiksi [Väri] kohdassa [Kasetin paperiasetukset].
Jos käytät mustaa tai tummaa paperia, tai jos asetuksen [Väri] valitseminen kohdassa [Kasetin paperiasetukset] ei poista paperitukosta, valitse paperityypiksi [Musta].
Huomaa seuraava käyttäessäsi hiiletöntä paperia:
Jäljentävää paperia voi käyttää vain, kun käytetään leveää suurkapasiteettikasettia Finisher SR 5050/5110 tai Booklet Finisher SR5060/5120 -viimeistelijän kanssa.
Kaksipuoleista tulostusta ei voi käyttää.
Jos käytät paperikokoa A5
tai 51/2 × 81/2:Jos lisäät tulostimeen paperia, jonka koko on A5

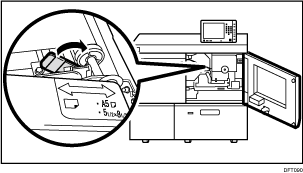

tai 51/2 × 81/2, avaa rungon vasen etusuojus ja käännä A5/Half Letter-vipu oikealle.
Kun läpinäkyvä kansio on kippurainen, litistä läpinäkyvä kansio niin, että vastakkaisten kulmien korkeusero on alle 18 mm (0,71 tuumaa) ennen lisäämistä.
