Osien nimet ja toiminnot

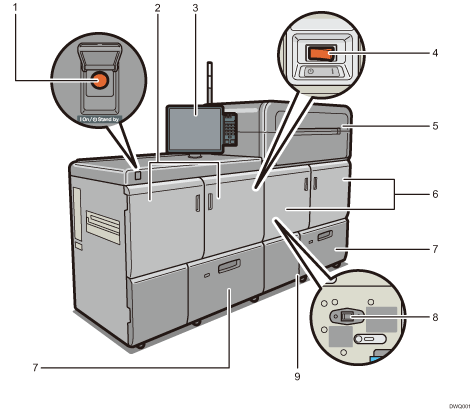

Edestä ja vasemmalta

1. Päävirtakytkin

   Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos kytkin ei ole päällä, avaa päävirtakytkimen kansi ja käännä kytkin päälle.

2. Pääyksikön vasen etukansi

   Avaa poistaaksesi paperitukokset tai sammuttaaksesi/käynnistääksesi laitteen päävirtakytkimestä.

3. Käyttöpaneeli

   Katso Laitteen käyttöpaneelin nimet ja toiminnot.

4. Virtakytkin

   Paina sammuttaaksesi laitteen päävirran. Päävirtakytkimen on oltava päällä normaalin käytön aikana. Kytkin on päärungon vasemman etukannen sisäpuolella. Lisätietoja, katso Asiat, joita tulee ja ei tule tehdä.

5. Värikasettitila

   Asenna värikasetit tänne.

   Avaa kansi vaihtaaksesi värikasetit.

6. Pääyksikön oikea etukansi

   Avaa poistaaksesi paperitukokset.

7. Paperikasetit (kasetit 1-2)

   Laita paperi tänne.

8. Siirtoyksikön kosteudenpoistoyksikkö

   Lämmitä koneen sisätila ylläpitääksesi oikeaa kosteutta. Lämmittimet pysyvät toiminnassa, vaikka laite on sammutettu.

9. Hukkavärisäiliön kansi

   Avaa vaihtaaksesi hukkavärisäiliön.

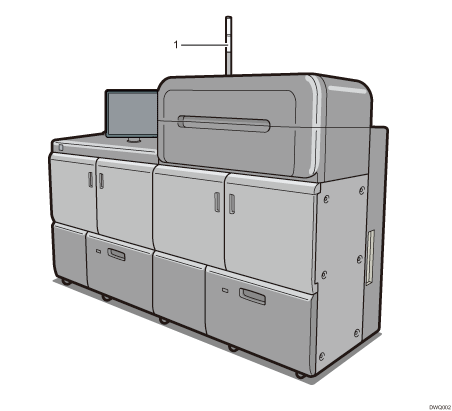

Edestä ja oikealta katsottuna

1. Huomiovalo

   Katso Huomiovalon toimintojen opas.

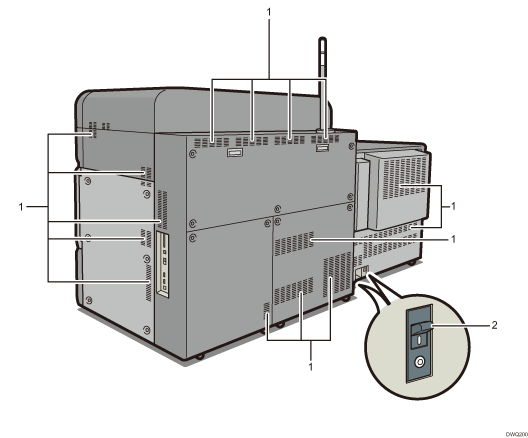

Takaa ja oikealta

1. Tuuletusaukot

   Estävät ylikuumenemisen.

2. Vikavirtasuojakytkin

   Suojaa käyttäjiä sähköiskulta. Lisätietoja vikavirtasuojakytkimen tarkistamisesta, katso Vikavirtasuojakytkinten tarkastaminen.
