Esta sección describe los tamaños y tipos de papel recomendados.
Si utiliza papel que se ondula, bien porque está demasiado seco o demasiado húmedo, pueden producirse atascos de grapas o de papel.
No utilice papel diseñado para impresoras de inyección de tinta, ya que puede pegarse a la unidad de fusión y provocar atascos de papel.
Cuando cargue transparencias, compruebe el anverso y el reverso de las hojas y colóquelas correctamente para evitar atascos de papel.
Bandejas 1 y 2 y LCT para grandes formatos (Bandejas 3 a 8)*1, *14
Tipo de papel y gramaje | Tamaño del papel | Capacidad de papel |
|---|---|---|
52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Gramaje papel 1–Gramaje papel 9*2*16 | Tamaños de papel que se pueden detectar automáticamente:*3
A3
A3 | 2.400 hojas |
52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Gramaje papel 1–Gramaje papel 9*2*16 | Seleccione el tamaño del papel con el menú Ajust. papel band.:
A6 11 × 15
A4 10 × 15 | 2.400 hojas |
52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Gramaje papel 1–Gramaje papel 9*2*16 | Formato personalizado:*6
Vertical: 100,0-330,2 mm Horizontal: 139,7-487,7 mm
Vertical: 3,94-13,00 pulgadas Horizontal: 5,50-19,20 pulgadas | 2.400 hojas |
Satinado: Brillante*18 Satinado: Mate*18 Papel sin carbón *15 52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Gramaje papel 1–Gramaje papel 9*2*16 | Tamaños de papel que se pueden detectar automáticamente:*3
A3
A3 | *8 |
Satinado: Brillante*18 Satinado: Mate*18 Papel sin carbón *15 52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Gramaje papel 1–Gramaje papel 9*2*16 | Seleccione el tamaño del papel con el menú Ajust. papel band.:
A6 11 × 15
A4 10 × 15 | *8 |
Satinado: Brillante*18 Satinado: Mate*18 Papel sin carbón *15 52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Gramaje papel 1–Gramaje papel 9*2*16 | Formato personalizado:*6
Vertical: 100,0-330,2 mm Horizontal: 139,7-487,7 mm
Vertical: 3,94-13,00 pulgadas Horizontal: 5,50-19,20 pulgadas | *8 |
Papel traslúcido | A3 | *8 |
Transparencias | A4 | *8 |
Papel con pestaña*9 | A4 | *8 |
Papel de etiqueta*18 | A4 | *8 |
Sobres*7 | *10, *11, *12 240 × 332 mm, 235 × 120 mm, 120 × 235 mm, 105 × 241 mm, 110 × 220 mm | *14 |
*1 Puede instalar la bandeja de hojas banner (cabecera) para la bandeja 3, 5 o 7.
*2 Cuando se especifica un papel con longitud horizontal de 487,8 mm (19,20 pulgadas) o más, el gramaje máximo del papel de la bandeja es de Gramaje papel 7.
*3 Cuando está instalada la bandeja de hojas banner (cabecera), los tamaños del papel no se detectan automáticamente.
*4 Cuando está instalada la bandeja de hojas de pancarta, seleccione el tamaño del papel utilizando el menú Ajustes papel band.
*5 Cuando está instalada la bandeja de la cabecera, no puede seleccionar los tamaños del papel.
*6 Cuando está instalada la bandeja de la cabecera, se pueden alimentar hasta 800 hojas de papel de 420,0-700,0 mm de longitud.
*7 Cuando está instalada la bandeja de hojas banner, no puede seleccionar los tipos de papel.
*8 No apile el papel más allá de la marca de límite. El número máximo de hojas que puede cargar de una vez depende de los gramajes y las condiciones del papel.
*9 La guía es necesaria.
*10 Abra las solapas y, a continuación, cargue los sobres con las solapas apuntando hacia la derecha de la bandeja del papel.
*11 Se debe especificar el tamaño de los sobres, incluido el tamaño de las solapas, con la opción [Tamaño personalizado] de [Ajustes papel bandeja].
*12 Los tamaños de sobres de la tabla no incluyen sus solapas.
*13 Aplane las ondulaciones para que se ajusten a las siguientes indicaciones.
Papel de 52,3-256,0 g/m2: Altura de ondulación 10 mm o inferior, R sobre 100 mm.
Papel de 256,1–300 g/m2 : Altura de ondulación frontal de 10 mm o inferior, altura de ondulación posterior de 4 mm o inferior, R sobre 100 mm
Papel de 300,1–350 g/m2: Altura de ondulación frontal de 10 mm o inferior, altura de ondulación posterior de 2 mm o inferior, R sobre 100 mm
Papel de 350,1–4700 g/m2: altura de ondulación frontal de 10 mm, altura de ondulación posterior de 0 mm, R sobre 100 mm
*14 Aplane la ondulación del sobre, y a continuación ajuste la diferencia de la altura de la pila de la parte inferior del sobre y la altura de la pila de la parte de la solapa a 10 mm o inferior.
*15 Fije la pequeña pestaña de tope final cuando cargue papel autocopiativo cuyo gramaje sea de 2 o inferior.
*16 Al cargar el siguiente papel, acople la guía de extremo pequeña:
B5 JIS
(ancho: 182 mm; largo: 257 mm)–SRA4 (ancho: 225 mm; largo: 320 mm) de Gramaje papel 8 o 9
*17 Se especifica la marca de papel que se puede utilizar de como mínimo 400 g/m2. Para obtener información detallada, póngase en contacto con su proveedor local.
*18 Evite su uso en condiciones de alta temperatura y humedad.
Bandeja multi bypass (Bandeja A)
Tipo de papel y gramaje | Tamaño del papel | Capacidad de papel |
|---|---|---|
52,3–216,0 g/m2 (14,0 lb. Bond–79,9 lb. Cover) Gramaje papel 1–Gramaje papel 5 | Tamaños de papel que se pueden detectar automáticamente:
A3
A3 | 500 hojas |
52,3–216,0 g/m2 (14,0 lb. Bond–79,9 lb. Cover) Gramaje papel 1–Gramaje papel 5 | *1
B5 JIS 10 × 15
A4 10 × 14 | 500 hojas |
52,3–216,0 g/m2 (14,0 lb. Bond–79,9 lb. Cover) Gramaje papel 1–Gramaje papel 5 | Formato personalizado:*2
Vertical: 100,0-330,2 mm *3 Horizontal: 139,7-487,7 mm *4 *5
Vertical: 3,94-13,00 pulgadas *3 Horizontal: 5,50-19,20 pulgadas *4 *5 | 500 hojas |
Papel traslúcido | A3 | *6 |
Transparencias | A4 | *6 |
Papel con pestaña*7 | A4 | *6 |
Sobres |
Vertical: 100,0-330,2 mm Horizontal: 139,7-487,7 mm
Vertical: 3,94-13,00 pulgadas Horizontal: 5,50-19,20 pulgadas | 10 hojas |
*1 Seleccione el tamaño del papel. Para más información, consulte Cambio de los ajustes de papel de las bandejas.
*2 Introduzca el tamaño del papel. Para más información, consulte Cambio de los ajustes de papel de las bandejas.
*3 Al imprimir en papel con una longitud horizontal de 487,8 mm o más, puede especificar una longitud vertical de entre 210,0 mm y 330,2 mm (8,27 pulgadas y 13,00 pulgadas).
*4 Cuando la bandeja de hojas banner de la bandeja multi-bypass está instalada, la longitud horizontal máxima del tamaño de papel personalizado es de 700,0 mm (27,55 pulgadas).
*5 Al utilizar papel con una longitud horizontal de entre 700,1 mm y 1260,0 mm (27,56 pulgadas y 49,60 pulgadas) con la bandeja de hojas banner de la bandeja multibypass (Bandeja A) instalada, cargue e imprima una hoja cada vez. Sin embargo, dependiendo de la marca de papel, algunos papeles con una longitud horizontal de 700,1 mm (27,56 pulgadas) o más podrían no ser adecuados ya que pueden provocar atascos de papel u otros problemas.
*6 No apile el papel más allá de la marca de límite. El número máximo de hojas que puede cargar de una vez depende de los gramajes y las condiciones del papel.
*7 La guía es necesaria.
Intercalador CI5030
Tipo de papel y gramaje | Tamaño del papel | Capacidad de papel |
|---|---|---|
64,0–216,0 g/m2 (17,1 lb. Bond–79,9 lb. Cover) Gramaje papel 2–Gramaje papel 5 | Tamaños de papel que se pueden detectar automáticamente:
A3
A3 | 200 hojas × 2 |
64,0–216,0 g/m2 (17,1 lb. Bond–79,9 lb. Cover) Gramaje papel 2–Gramaje papel 5 | Seleccione el tamaño del papel con el menú Ajust. papel band.:
B5 JIS 11 × 15
A4 11 × 14 | 200 hojas × 2 |
64,0–216,0 g/m2 (17,1 lb. Bond–79,9 lb. Cover) Gramaje papel 2–Gramaje papel 5 | Tamaño personalizado:
Vertical: 139,7–330,2 mm Horizontal: 139,7-487,7 mm
Vertical: 5,50–13,00 pulgadas Horizontal: 5,50-19,20 pulgadas | 200 hojas × 2 |
Intercalador CI5040
Tipo de papel y gramaje | Tamaño del papel | Capacidad de papel |
|---|---|---|
52,3–300,0 g/m2 (14,0 lb. Bond–165,0 lb. Index) Gramaje papel 1–Gramaje papel 7 | Tamaños de papel que se pueden detectar automáticamente:
A3
A3 | 180 hojas × 2 |
52,3–300,0 g/m2 (14,0 lb. Bond–165,0 lb. Index) Gramaje papel 1–Gramaje papel 7 | Seleccione el tamaño del papel con el menú Ajust. papel band.:
B5 JIS 11 × 15
A4 11 × 14 | 180 hojas × 2 |
52,3–300,0 g/m2 (14,0 lb. Bond–165,0 lb. Index) Gramaje papel 1–Gramaje papel 7 | Tamaño personalizado:
Vertical: 139,7–330,2 mm Horizontal: 139,7-487,7 mm
Vertical: 5,50–13,00 pulgadas Horizontal: 5,50-19,20 pulgadas | 180 hojas × 2 |
Satin.: Brill. Satinado: Mate 105,1-300,0 g/m2 (28,1 lb. Bond -165,0 lb. Index) Gramaje papel 4–Gramaje papel 7 | Tamaños de papel que se pueden detectar automáticamente:
A3
A3 | *1 |
Satin.: Brill. Satinado: Mate 105,1-300,0 g/m2 (28,1 lb. Bond -165,0 lb. Index) Gramaje papel 4–Gramaje papel 7 | Seleccione el tamaño del papel con el menú Ajust. papel band.:
B5 JIS 11 × 15
A4 11 × 14 | *1 |
Satin.: Brill. Satinado: Mate 105,1-300,0 g/m2 (28,1 lb. Bond -165,0 lb. Index) Gramaje papel 4–Gramaje papel 7 | Tamaño personalizado:
Vertical: 139,7–330,2 mm Horizontal: 139,7-487,7 mm
Vertical: 5,50–13,00 pulgadas Horizontal: 5,50-19,20 pulgadas | *1 |
Papel traslúcido | A3 | *1 |
Transparencias | A4 | *1 |
Papel con pestaña 52,3–300,0 g/m2 (14,0 lb. Bond–165,0 lb. Index) Gramaje papel 1–Gramaje papel 7 | A4 | *1 |
Hojas pest.: Brill. Hojas pest.: Mate Hojas pest.: Brillo alto 105,1-300,0 g/m2 (28,1 lb. Bond -165,0 lb. Index) Gramaje papel 4–Gramaje papel 7 | A4 | *1 |
Papel de etiqueta 52,3–300,0 g/m2 (14,0 lb. Bond–165,0 lb. Index) Gramaje papel 1–Gramaje papel 7 | A4 | *1 |
*1 No apile el papel más allá de la marca de límite. El número máximo de hojas que puede cargar de una vez depende del grosor y de la condición del papel.
Intercalador de la encuadernadora perfecta:
Tipo de papel y gramaje | Tamaño del papel | Capacidad de papel |
|---|---|---|
90,0–300,0 g/m2 (24,1 lb. Bond–165,0 lb. Index) Gramaje papel 4–Gramaje papel 7 | Tamaños de papel que se pueden detectar automáticamente:
A3
11 × 17 | 200 hojas (o hasta 24 mm de altura) × 2 |
90,0–300,0 g/m2 (24,1 lb. Bond–165,0 lb. Index) Gramaje papel 4–Gramaje papel 7 | Seleccione el tamaño del papel con el menú Ajust. papel band.:
B4 JIS
A3 | 200 hojas (o hasta 24 mm de altura) × 2 |
90,0–300,0 g/m2 (24,1 lb. Bond–165,0 lb. Index) Gramaje papel 4–Gramaje papel 7 | Tamaño personalizado:
Vertical: 257,0-330,2 mm Horizontal: 364,0-487,7 mm
Vertical: 10,12-13,00 pulgadas Horizontal: 14,34–19,20 pulgadas | 200 hojas (o hasta 24 mm de altura) × 2 |
Gramaje del papel
Gramaje del papel*1 | Métrico | Papel Bond | Papel Cover | Papel Index |
|---|---|---|---|---|
Gramaje papel 1*2 | 52,3–63,0 g/m2 | 14,0–16,9 lb. Bond | 19,0–23,0 lb. Cover | 29,0–34,9 lb. Index |
Gramaje papel 2 | 63,1–80,0 g/m2 | 17,0–21,0 lb. Bond | 23,1–29,9 lb. Cover | 35,0–44,0 lb. Index |
Gramaje papel 3 | 80,1–105,0 g/m2 | 21,1–28,0 lb. Bond | 30,0–38,9 lb. Cover | 44,1–58,0 lb. Index |
Gramaje papel 4 | 105,1–163,0 g/m2 | 28,1–43,0 lb. Bond | 39,0–60,0 lb. Cover | 58,1–90,0 lb. Index |
Gramaje papel 5 | 163,1–220,0 g/m2 | 43,1–58,9 lb. Bond | 60,1–80,9 lb. Cover | 90,1–121,0 lb. Index |
Gramaje papel6 | 220,1–256,0 g/m2 | 59,0–68,0 lb. Bond | 81,0–94,0 lb. Cover | 121,1–141,0 lb. Index |
Gramaje papel 7 | 256,1–300,0 g/m2 | 68,1–80,0 lb. Bond | 94,1–110,0 lb. Cover | 141,1–165,0 lb. Index |
Gramaje papel 8 | 300,1-350,0 g/m2 | 80,1-93,3 lb. Bond | 110,1-128,8 lb. Cover | 165,1-193,3 lb. Index |
Gramaje papel 9*3 | 350,1-470,0 g/m2 | 93,4-172 lb. Cover | 128,9-147,0 lb. Cover | 193,4-221,0 lb. Index |
*1 La calidad de la impresión se reducirá si el papel que utiliza se aproxima al gramaje mínimo y máximo. Cambie la configuración de gramaje de papel a más fino o más grueso.
*2 Al cargar papel de 52,3-63,0 g/m 2 (14,0-16,9 lb. Bond), en función del tipo de papel, los bordes pueden sobresalir o el papel atascarse.
*3 Se especifica la marca de papel que se puede utilizar de como mínimo 400 g/m2. Para obtener información detallada, póngase en contacto con su proveedor local.
El proceso de calibración mediante el sensor en línea, con el controlador conectado, es válido para los tamaños de papel que se indican a continuación:
A4
, 81/2 × 11, A3, 11 × 17, SRA3
Determinados tipos de papel, como papel traslúcido o transparencias, pueden emitir ruido al entregarse. Este ruido no indica un problema ni afecta a la calidad de impresión.
La capacidad de papel indicada en las tablas anteriores es solo un ejemplo. La capacidad real de papel puede ser inferior, en función del tipo de papel.
Cuando cargue papel, asegúrese de que la altura de la pila no supere la marca del límite de la bandeja de papel.
Si se introducen varias hojas a la vez, airee las hojas a conciencia o cargue las hojas una a una en la bandeja multi-bypass (Bandeja A).
Puede especificar si desea o no que la máquina detecte la alimentación de varias hojas al mismo tiempo desde todas las bandejas. En [0304 Detectar JAM099] en [Parámetros de ajuste para usuarios], puede especificar si desea suspender los trabajos actuales en caso de que se detecte un atasco con varias páginas. Puede especificar el ajuste de detección de alimentación doble para el intercalador CI5040 en "2101 Detectar JAM573" o "2101 Detectar JAM574". Sin embargo, dependiendo de la condición del papel, es posible que la máquina no detecte un atasco de varios papeles correctamente. Para obtener más información acerca de Parámetros de ajuste para usuarios, consulte Mantenimiento y gestión.
Alise las hojas onduladas antes de cargarlas.
Puede que la función Ajustar ondulación papel no sea capaz de alisar la ondulación totalmente, en función del tipo de papel y la dirección del grano. Si el papel de fibra larga no se alisa correctamente, utilice papel de fibra corta en su lugar. Si desea más información sobre la función Ajustar ondulación papel, consulte Mantenimiento y gestión.
En función del tamaño, gramaje y tipo de papel, la velocidad de la impresión puede ser menor de lo habitual.
Para cargar sobres, consulte Sobres.
Si imprime en papel con membrete, la orientación del papel será diferente según la función que utilice. Para más información, consulte Cargar papel de orientación fija o papel a doble cara.
Los tipos de papel que puede seleccionar en los Ajustes de papel de la bandeja son solo clasificaciones generales. No se garantiza la calidad de impresión para todos los tipos de papel de una clase. Para más información, consulte Papel que no se puede utilizar.
Si la superficie del papel tiene polvo, pueden aparecer manchas blancas en las impresiones. Para eliminar el polvo, sacuda reiteradamente el papel.
Cuando cargue papel de etiquetas:
Seleccione [Papel de etiquetas] para [Tipo de papel] en [Ajustes papel bandeja], y seleccione un gramaje de papel adecuado en [Gramaje de papel].
Cuando cargue transparencias:
Para imprimir las transparencias, seleccione [Transparencia] para [Tipo de papel] en [Ajust. papel band.].
Cuando cargue transparencias, compruebe el anverso y el reverso de las hojas y colóquelas correctamente para evitar atascos de papel.
Airee las transparencias a conciencia cuando las utilice. De este modo evitará que las transparencias queden pegadas y provoquen problemas de alimentación.
Retire las hojas impresas una a una.
Al expulsar a la apiladora de alta capacidad, especifique la bandeja de salida como la bandeja superior de la apiladora. Para obtener más información, consulte Administración del dispositivo.
Cuando cargue papel translúcido:
Al cargar papel translúcido, utilice siempre papel de grano largo y coloque el papel en la dirección del grano.
El papel translúcido absorbe fácilmente la humedad y puede ondularse. Elimine las ondulaciones del papel antes de cargarlo. Si desea más información sobre los ajustes para alisar el papel arrugado, consulte Mantenimiento y gestión.
Retire las hojas impresas una a una.
Cuando cargue papel satinado:
Si quiere utilizar papel brillante, seleccione [Satinado: Brillante] o [Satinado: Brillo alto] en [Tipo de papel]. Si utiliza papel mate (incluido papel de seda, mate y satinado) seleccione [Satinado: Mate] para [Tipo papel]. Si desea más información acerca de los ajustes para utilizar papel satinado con papel personalizado, consulte Registro de un papel personalizado.
Al cargar papel satinado o papel brillante, hojee siempre el papel antes de usarlo.
Si se produce un atasco de papel o si la máquina emite un ruido raro al alimentar la pila de papel satinado, realice la alimentación hoja por hoja.
Para cargar papel satinado en la bandeja LCT para grandes formatos, especifique [Satinado: Brillante], [Satinado: Mate] o [Satinado: Brillo alto] como tipo de papel, y seleccione además el gramaje de papel adecuado en [Gramaje de papel].
Cuando ajuste papel de color:
Dependiendo del color del papel, puede que la posición del mismo no se detecte correctamente, lo que provocaría un atasco de papel.
Cuando utilice papel de un color claro, especifique el tipo de color como [Color] en [Ajustes papel bandeja].
Cuando utilice papel negro o de color oscuro, o cuando se especifique el tipo de papel como [Color] en [Ajustes papel bandeja] y no se solucionen los atascos de papel, especifique el tipo de papel como [Negro].
Cuando utilice papel autocopiativo, tenga en cuenta lo siguiente:
El papel autocopiativo solo puede utilizarse cuando se usa la LCT para grandes formatos junto con el Finisher SR 5050/5110 o el Booklet Finisher SR5060/5120 para el posprocesamiento.
No se puede imprimir en modo dúplex.

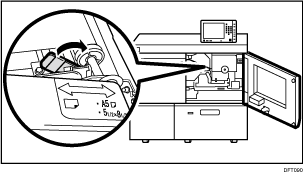

Para cargar hojas de papel de tamaño A5
o 51/2 × 81/2:Cuando introduzca hojas de papel de tamaño A5
o 51/2 × 81/2, abra la tapa frontal izquierda de la unidad principal y gire la palanca hacia la derecha para A5/Half Letter.
Si el clasificador transparente esté ondulado, alíselo para que la diferencia de altura en los bordes opuestos sea inferior a los 18 mm (0,71 pulgadas) antes de cargarlo.
