Dieser Abschnitt enthält Informationen zu den empfohlenen Papierformaten und -typen.
Wenn Sie Papier verwenden, das sich wellt, weil es zu trocken oder feucht ist, kann es zu einer Blockierung der Heftklammern oder einem Papierstau kommen.
Kein speziell für Tintenstrahldrucker hergestelltes Papier verwenden. Tintenstrahlpapier kann an der Fixiereinheit festkleben und zu Störungen beim Papiereinzug führen.
Wenn Sie Folien einlegen, überprüfen Sie die Vorder- und Rückseite der Blätter, und legen Sie sie korrekt ein, da sonst ein Papierstau auftreten könnte.
Magazine 1, 2 und Breit-LCT (Magazine 3 bis 8)*1, *14
Papiertyp und -gewicht | Papierformat | Papierkapazität |
|---|---|---|
52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Papiergewicht 1–Papiergewicht 9*2*16 | Automatisch erkennbare Papierformate:*3
A3
A3 | 2.400 Blatt |
52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Papiergewicht 1–Papiergewicht 9*2*16 | Wählen Sie das Papierformat im Menü Mag.-Pap.einstellungen aus.
A6 11 × 15
A4 10 × 15 | 2.400 Blatt |
52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Papiergewicht 1–Papiergewicht 9*2*16 | Benutzerdefiniertes Format: *6
Vertikal: 100,0-330,2 mm Horizontal: 139,7-487,7 mm
Vertikal: 3,94–13,00 Zoll Horizontal: 5,50-19,20 Zoll | 2.400 Blatt |
Beschich.: Glanz*18 Beschicht.: Matt*18 Selbstdurchschreibendes Papier *15 52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Papiergewicht 1–Papiergewicht 9*2*16 | Automatisch erkennbare Papierformate:*3
A3
A3 | *8 |
Beschich.: Glanz*18 Beschicht.: Matt*18 Selbstdurchschreibendes Papier *15 52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Papiergewicht 1–Papiergewicht 9*2*16 | Wählen Sie das Papierformat im Menü Mag.-Pap.einstellungen aus.
A6 11 × 15
A4 10 × 15 | *8 |
Beschich.: Glanz*18 Beschicht.: Matt*18 Selbstdurchschreibendes Papier *15 52,3-470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Papiergewicht 1–Papiergewicht 9*2*16 | Benutzerdefiniertes Format: *6
Vertikal: 100,0-330,2 mm Horizontal: 139,7-487,7 mm
Vertikal: 3,94–13,00 Zoll Horizontal: 5,50-19,20 Zoll | *8 |
Transparentpapier | A3 | *8 |
Folien | A4 | *8 |
Registerkarten*9 | A4 | *8 |
Etiketten*18 | A4 | *8 |
Umschläge*7 | *10, *11, *12 240 × 332 mm, 235 × 120 mm, 120 × 235 mm, 105 × 241 mm, 110 × 220 mm | *14 |
*1 Sie können das Bannerpapiermagazin für Magazin 3, 5 oder 7 installieren.
*2 Wenn Papier mit einer horizontalen Länge von 487,8 mm (19,20 Zoll) oder mehr festgelegt ist, beträgt das maximale Papiergewicht des Magazins Papiergewicht 7.
*3 Wenn das Bannerpapiermagazin installiert ist, werden Papierformate nicht automatisch erkannt.
*4 Wenn das Bannerpapiermagazin installiert ist, wählen Sie das Papierformat über das Menü Mag.pap.einst..
*5 Wenn das Bannerpapiermagazin installiert ist, können Sie Papierformate nicht auswählen.
*6 Wenn das Bannerpapiermagazin installiert ist, können bis zu 800 Blatt Papier mit einer Länge von 420,0-700,0 mm (16,54-27,55 Zoll) eingelegt werden.
*7 Wenn das Bannerpapiermagazin installiert ist, können Sie Papiertypen nicht auswählen.
*8 Stapeln Sie Papier nicht über die Begrenzungsmarkierung. Die maximale Anzahl der Blätter, die Sie auf einmal einlegen können, richtet sich nach Gewicht und Zustand des Papiers.
*9 Der Registeranschlag ist erforderlich.
*10 Öffnen Sie die Umschlagklappen und legen Sie die Umschläge so ein, dass die Umschlagklappen auf die rechte Seite des Papiermagazins zeigen.
*11 Die Formate der Umschläge, einschließlich der Umschlagklappenformate, müssen mit der Option [Benutzerdef. Format] unter [Magazinpapiereinstellungen] festgelegt werden.
*12 Die Umschlagsformate in der Tabelle beinhalten nicht die Umschlagklappen.
*13 Wellen glätten, sodass diese innerhalb der folgenden Richtlinien liegen.
52,3-256,0 g/m2 Papier: Wellenhöhe 10 mm (0,39 Zoll) oder weniger, R über 100 mm (3,94 Zoll)
256,1–300 g/m2 Papier: Wellenhöhe Vorderseite 10 mm (0,39 Zoll) oder weniger, Wellenhöhe Rückseite 4 mm (0,16 Zoll) oder weniger, R über 100 mm (3,94 Zoll)
300,1–350 g/m2 Papier: Wellenhöhe Vorderseite 10 mm (0,4 Zoll) oder weniger, Wellenhöhe Rückseite 2 mm (0,08 Zoll) oder weniger, R über 100 mm (3,94 Zoll)
350,1–4.700 g/m2 Papier: Wellenhöhe Vorderseite 10 mm (0,39 Zoll), Wellenhöhe Rückseite 0 mm, R über 100 mm (3,94 Zoll)
*14 Die Wellen auf dem Umschlag glätten, dann die Differenz zwischen der Stapelhöhe auf der Unterseite des Umschlags und der Stapelhöhe auf dem Klappenanteil auf 10 mm (0,4 Zoll) oder weniger einstellen.
*15 Bringen Sie den kleinen Registerendanschlag an, wenn Sie Selbstdurchschreibepapier mit dem Papiergewicht 2 oder weniger einlegen.
*16 Bringen Sie beim Einlegen des folgenden Papiers den kleinen Registerkarten-Endanschlag an:
B5 JIS
(Breite: 182 mm; Länge: 257 mm)–SRA4 (Breite: 225 mm; Länge: 320 mm) mit dem Papiergewicht 8 oder 9
*17 Die Papiermarke des verwendbaren Papiers mit 400 g/m2 oder mehr ist festgelegt. Weitere Informationen erhalten Sie von Ihrem Händler vor Ort.
*18 Vermeiden Sie möglichst eine Verwendung bei hoher Temperatur und hoher Luftfeuchtigkeit.
Multi-Bypass (Magazin A)
Papiertyp und -gewicht | Papierformat | Papierkapazität |
|---|---|---|
52,3–216,0 g/m2 (14,0 lb. Bond–79,9 lb. Cover) Papiergewicht 1–Papiergewicht 5 | Automatisch erkennbare Papierformate:
A3
A3 | 500 Blatt |
52,3–216,0 g/m2 (14,0 lb. Bond–79,9 lb. Cover) Papiergewicht 1–Papiergewicht 5 | *1
B5 JIS 10 × 15
A4 10 × 14 | 500 Blatt |
52,3–216,0 g/m2 (14,0 lb. Bond–79,9 lb. Cover) Papiergewicht 1–Papiergewicht 5 | Benutzerdefiniertes Format: *2
Vertikal: 100,0-330,2 mm *3 Horizontal: 139,7–487,7 mm *4*5
Vertikal: 3,94-13,00 Zoll *3 Horizontal: 5,50-19,20 Zoll *4 *5 | 500 Blatt |
Transparentpapier | A3 | *6 |
Folien | A4 | *6 |
Registerkarten*7 | A4 | *6 |
Umschläge |
Vertikal: 100,0-330,2 mm Horizontal: 139,7-487,7 mm
Vertikal: 3,94–13,00 Zoll Horizontal: 5,50-19,20 Zoll | 10 Blatt |
*1 Das Papierformat auswählen. Einzelheiten siehe Ändern der Magazin-Papiereinstellungen.
*2 Geben Sie das Papierformat ein. Einzelheiten siehe Ändern der Magazin-Papiereinstellungen.
*3 Wenn Sie Papier mit einer Länge von 487,8 mm oder mehr bedrucken, können Sie eine vertikale Länge zwischen 210,0 mm und 330,2 mm (8,27 Zoll und 13,00 Zoll) festlegen.
*4 Wenn das Bannermagazin des Multi-Bypasses (Magazin A) installiert ist, beträgt die maximale horizontale Länge des benutzerdefinierten Papierformats 700,0 mm (27,55 Zoll).
*5 Wenn Sie bei montiertem Banner-Magazin des Multi-Bypass-Magazins (Magazin A) Papier mit einer horizontalen Länge zwischen 700,1 mm und 1.260,0 mm (27,56 Zoll und 49,60 Zoll) verwenden, legen Sie stets nur einen Bogen zum Bedrucken ein. Je nach Papiermarke sind manche Papiere mit einer horizontalen Länge von 700,1 mm (27,56 Zoll) oder mehr jedoch unbrauchbar, da sie zu einem Papierstau oder anderen Problemen führen können.
*6 Stapeln Sie Papier nicht über die Begrenzungsmarkierung. Die maximale Anzahl der Blätter, die Sie auf einmal einlegen können, richtet sich nach Gewicht und Zustand des Papiers.
*7 Der Registeranschlag ist erforderlich.
Einschießeinheit CI5030
Papiertyp und -gewicht | Papierformat | Papierkapazität |
|---|---|---|
64,0–216,0 g/m2 (17,1 lb. Bond–79,9 lb. Cover) Papiergewicht 2–Papiergewicht 5 | Automatisch erkennbare Papierformate:
A3
A3 | 200 Blatt × 2 |
64,0–216,0 g/m2 (17,1 lb. Bond–79,9 lb. Cover) Papiergewicht 2–Papiergewicht 5 | Wählen Sie das Papierformat im Menü Mag.-Pap.einstellungen aus.
B5 JIS 11 × 15
A4 11 × 14 | 200 Blatt × 2 |
64,0–216,0 g/m2 (17,1 lb. Bond–79,9 lb. Cover) Papiergewicht 2–Papiergewicht 5 | Benutzerdefiniertes Format:
Vertikal: 139,7-330,2 mm Horizontal: 139,7-487,7 mm
Vertikal: 5,50-13,00 Zoll Horizontal: 5,50-19,20 Zoll | 200 Blatt × 2 |
Einschießeinheit CI5040
Papiertyp und -gewicht | Papierformat | Papierkapazität |
|---|---|---|
52,3–300,0 g/m2 (14,0 lb. Bond–165,0 lb. Index) Papiergewicht 1–Papiergewicht 7 | Automatisch erkennbare Papierformate:
A3
A3 | 180 Blatt × 2 |
52,3–300,0 g/m2 (14,0 lb. Bond–165,0 lb. Index) Papiergewicht 1–Papiergewicht 7 | Wählen Sie das Papierformat im Menü Mag.-Pap.einstellungen aus.
B5 JIS 11 × 15
A4 11 × 14 | 180 Blatt × 2 |
52,3–300,0 g/m2 (14,0 lb. Bond–165,0 lb. Index) Papiergewicht 1–Papiergewicht 7 | Benutzerdefiniertes Format:
Vertikal: 139,7-330,2 mm Horizontal: 139,7-487,7 mm
Vertikal: 5,50-13,00 Zoll Horizontal: 5,50-19,20 Zoll | 180 Blatt × 2 |
Beschicht.: Glanz Beschicht.: Matt 105,1-300,0 g/m2 (28,1 lb. Bond-165,0 lb. Index) Papiergewicht 4–Papiergewicht 7 | Automatisch erkennbare Papierformate:
A3
A3 | *1 |
Beschicht.: Glanz Beschicht.: Matt 105,1-300,0 g/m2 (28,1 lb. Bond-165,0 lb. Index) Papiergewicht 4–Papiergewicht 7 | Wählen Sie das Papierformat im Menü Mag.-Pap.einstellungen aus.
B5 JIS 11 × 15
A4 11 × 14 | *1 |
Beschicht.: Glanz Beschicht.: Matt 105,1-300,0 g/m2 (28,1 lb. Bond-165,0 lb. Index) Papiergewicht 4–Papiergewicht 7 | Benutzerdefiniertes Format:
Vertikal: 139,7-330,2 mm Horizontal: 139,7-487,7 mm
Vertikal: 5,50-13,00 Zoll Horizontal: 5,50-19,20 Zoll | *1 |
Transparentpapier | A3 | *1 |
Folien | A4 | *1 |
Registerblätter 52,3–300,0 g/m2 (14,0 lb. Bond–165,0 lb. Index) Papiergewicht 1–Papiergewicht 7 | A4 | *1 |
Reg.blatt: Glanz Reg.blatt: Matt Reg.blatt: H.gl. 105,1-300,0 g/m2 (28,1 lb. Bond-165,0 lb. Index) Papiergewicht 4–Papiergewicht 7 | A4 | *1 |
Etikettenpapier 52,3–300,0 g/m2 (14,0 lb. Bond–165,0 lb. Index) Papiergewicht 1–Papiergewicht 7 | A4 | *1 |
*1 Stapeln Sie Papier nicht über die Begrenzungsmarkierung. Die maximale Anzahl der Blätter, die Sie auf einmal einlegen können, richtet sich nach Dicke und Zustand des Papiers.
Einschießeinheit des Klebebinders
Papiertyp und -gewicht | Papierformat | Papierkapazität |
|---|---|---|
90,0–300,0 g/m2 (24,1 lb. Bond–165,0 lb. Index) Papiergewicht 4–Papiergewicht 7 | Automatisch erkennbare Papierformate:
A3
11 × 17 | 200 Blätter (oder bis zu 24 mm an Höhe) × 2 |
90,0–300,0 g/m2 (24,1 lb. Bond–165,0 lb. Index) Papiergewicht 4–Papiergewicht 7 | Wählen Sie das Papierformat im Menü Mag.-Pap.einstellungen aus.
B4 JIS
A3 | 200 Blätter (oder bis zu 24 mm an Höhe) × 2 |
90,0–300,0 g/m2 (24,1 lb. Bond–165,0 lb. Index) Papiergewicht 4–Papiergewicht 7 | Benutzerdefiniertes Format:
Vertikal: 257,0–330,2 mm Horizontal: 364,0–487,7 mm
Vertikal: 10,12–13,00 Zoll Horizontal: 14,34–19,20 Zoll | 200 Blätter (oder bis zu 24 mm an Höhe) × 2 |
Papiergewicht
Papiergewicht*1 | Metrisch | Bondpapier | Deckpapier | Indexpapier |
|---|---|---|---|---|
Papiergewicht 1*2 | 52,3–63,0 g/m2 | 14,0-16,9 lb. Bond | 19,0-23,0 lb. Cover | 29,0-34,9 lb. Index |
Papiergewicht 2 | 63,1–80,0 g/m2 | 17,0-21,0 lb. Bond | 23,1–29,9 lb. Cover | 35,0–44,0 lb. Index |
Papiergewicht 3 | 80,1–105,0 g/m2 | 21,1-28,0 lb. Bond | 30,0–38,9 lb. Cover | 44,1–58,0 lb. Index |
Papiergewicht 4 | 105,1–163,0 g/m2 | 28,1-43,0 lb. Bond | 39,0–60,0 lb. Cover | 58,1–90,0 lb. Index |
Papiergewicht 5 | 163,1–220,0 g/m2 | 43,1-58,9 lb. Bond | 60,1–80,9 lb. Cover | 90,1–121,0 lb. Index |
Papiergewicht 6 | 220,1–256,0 g/m2 | 59,0-68,0 lb. Bond | 81,0–94,0 lb. Cover | 121,1–141,0 lb. Index |
Papiergewicht 7 | 256,1–300,0 g/m2 | 68,1-80,0 lb. Bond | 94,1–110,0 lb. Cover | 141,1–165,0 lb. Index |
Papiergewicht 8 | 300,1-350,0 g/m2 | 80,1-93,3 lb. Bond | 110,1-128,8 lb. Cover | 165,1-193,3 lb. Index |
Papiergewicht 9*3 | 350,1-470,0 g/m2 | 93,4-172 lb. Cover | 128,9-147,0 lb. Cover | 193,4-221,0 lb. Index |
*1 Die Druckqualität wird beeinträchtigt, wenn das Gewicht des von Ihnen verwendeten Papiers zu nahe am Mindest- oder Höchstgewicht liegt. Stellen Sie das Papiergewicht daher auf dickeres oder dünneres Papier um.
*2 Wenn Papier mit 52,3–63,0 g/m2 (14,0–16,9 lb. Bond) eingelegt wird, können die Kanten zerknittern oder das Papier wird, je nach Papiertyp, falsch eingezogen.
*3 Die Papiermarke des verwendbaren Papiers mit 400 g/m2 oder mehr ist festgelegt. Weitere Informationen erhalten Sie von Ihrem Händler vor Ort.
Der Kalibriervorgang mittels des Inline-Sensors bei angeschlossenem Controller ist für die folgenden Papierformate zulässig:
A4
, 81/2 × 11, A3, 11 × 17, SRA3
Bestimmte Papiertypen, wie Transparentpapier oder Folien, erzeugen eventuell ein Geräusch, wenn sie ausgegeben werden. Dies bedeutet aber nicht, dass irgendein Problem vorliegt. Auch die Druckqualität wird dadurch nicht beeinträchtigt.
Die Papiermengen in den vorstehenden Tabellen sind lediglich Beispiele. Die Papierkapazität kann, abhängig vom Papiertyp, geringer sein.
Achten Sie beim Einlegen von Papier darauf, dass der Papierstapel die Begrenzungsmarkierung im Papiermagazin nicht überschreitet.
Wenn mehrere Blätter eingezogen werden, fächern Sie die Blätter sorgfältig auf oder legen Sie die Blätter nacheinander in den Multi-Bypass (Magazin A) ein.
Sie können eingeben, ob das Gerät einen Mehrfachblatteinzug bei Papier aus jedem Magazin automatisch erkennen soll oder nicht. In [0304 JAM099 erkennen] unter den [Anpassungseinstellungen für Anwender] können Sie auch festlegen, ob aktuelle Jobs unterbrochen oder fortgesetzt werden, wenn erkannt wird, dass mehrere Blätter eingezogen werden. Sie können die Einstellung für die Doppeleinzugserkennung für die Einschießeinheit CI5040 unter „2101 JAM573 erkennen“ oder „2101 JAM574 erkennen“ festlegen. Das Gerät kann jedoch, je nach Papierzustand, nicht richtig erkennen, ob mehrere Blätter eingezogen werden. Einzelheiten zu Anpassungseinstellungen für Anwender siehe Handbuch Wartung und Verwaltung.
Glätten Sie zerknittertes oder verzogenes Papier, bevor Sie es einlegen.
Die Funktion Papierwellung einstellen kann die Wellung eventuell nicht vollständig entfernen, abhängig von Papiertyp und Körnungsrichtung. Wenn sich bei langkörnigem Papier die Wellung nicht richtig entfernen lässt, versuchen Sie stattdessen Papier mit kurzer Körnung. Einzelheiten zur Funktion Papierwellung einstellen finden Sie im Handbuch Wartung und Verwaltung.
Abhängig vom Papierformat, -gewicht oder -typ erfolgt das Drucken möglicherweise langsamer als normal.
Zum Einlegen von Umschlägen siehe Umschläge.
Wenn Sie auf Briefbögen drucken, variiert die Papierausrichtung je nach der verwendeten Funktion. Einzelheiten siehe Einlegen von Papier mit fester Ausrichtung oder zweiseitigem Papier.
Bei den in Magazinpapiereinstellungen wählbaren Papiertypen handelt es sich nur um allgemeine Klassifizierungen. Die Druckqualität für die verschiedenen Papiertypen kann nicht garantiert werden. Einzelheiten siehe Ungeeignetes Papier.
Wenn die Oberfläche des Papiers staubig ist, können weiße Flecken auf den Drucken erscheinen. Fächern Sie das Papier zum Entfernen von Staub gründlich auf.
Einlegen von Etiketten:
Wählen Sie [Etiketten] als [Papiertyp] in [Magazinpapiereinstellungen] und wählen Sie unter [Papiergewicht] ein geeignetes Papiergewicht.
Beim Einlegen von Folien:
Zum Drucken auf Folien wählen Sie [Folie] als [Papiertyp] in [Magazin-Papiereinst.].
Wenn Sie Folien einlegen, überprüfen Sie die Vorder- und Rückseite der Blätter, und legen Sie sie korrekt ein, da sonst ein Papierstau auftreten könnte.
Fächern Sie Folien vor jeder Verwendung auf. Dann kleben die Folien nicht zusammen und sie werden nicht falsch eingezogen.
Entfernen Sie die bedruckten Blätter Seite für Seite.
Bei der Ausgabe an den Großraumstapler legen Sie das Ausgabefach als oberes Staplerfach fest. Einzelheiten siehe "Geräteverwaltung".
Verwendung von Transparentpapier:
Verwenden Sie beim Einlegen von Transparentpapier nur Papier mit langer Faserung und wählen Sie die Papierausrichtung entsprechend dem Faserverlauf.
Transparentpapier zieht schnell Feuchtigkeit an und wird wellig. Entfernen Sie die Wellung aus dem Transparentpapier bevor Sie es einlegen. Einzelheiten zu den Einstellungen für die Glättung von gewelltem Papier siehe Handbuch Wartung und Verwaltung.
Entfernen Sie die bedruckten Blätter Seite für Seite.
Beim Einlegen von beschichtetem Papier:
Wenn Sie Hochglanzpapier verwenden möchten, wählen Sie [Beschich.: Glanz] oder [Besch.:Hochglanz] für [Papiertyp]. Wenn Sie mattes Papier verwenden (einschließlich Seiden- und Satinpapier), wählen Sie [Beschicht.: Matt] für [Papiertyp] aus. Informationen zu den Einstellungen für die Verwendung von beschichtetem Papier mit benutzerdefiniertem Papier siehe Registrieren eines benutzerdefinierten Papiers.
Wenn Sie beschichtetes Papier oder Hochglanzpapier einlegen, fächern Sie vor der Benutzung das Papier immer auf.
Wenn ein Papierstau auftritt oder das Gerät beim Einzug beschichteter Papierstapel merkwürdige Geräusche macht, führen Sie das beschichtete Papier einzeln zu.
Folgendes muss beim Einlegen von beschichtetem Papier in das Breit-LCT als Papiertyp angegeben werden: [Beschich.: Glanz], [Beschicht.: Matt] oder [Besch.:Hochglanz]; außerdem muss unter [Papiergewicht] das entsprechende Gewicht angegeben werden.
Beim Einlegen von farbigem Papier:
Je nach Farbe des Papier kann die Position des Papiers eventuell nicht korrekt erkannt werden, was zu einem Papierstau führt.
Wenn helles Papier verwendet wird, geben Sie den Papiertyp als [Farbe] unter [Magazinpapiereinstellungen] ein.
Wenn Sie schwarzes oder dunkles Papier verwenden oder den Papiertyp als [Farbe] unter [Magazinpapiereinstellungen] eingeben und dies die Papierstaus nicht löst, legen Sie den Papiertyp als [Schwarz] fest.
Beachten Sie beim Einlegen von selbstdurchschreibendem Papier Folgendes:
Selbstdurchschreibendes Papier kann nur verwendet werden, wenn das Breit-LCT zusammen mit dem Finisher SR 5050/5110 oder Booklet Finisher SR5060/5120 für die Nachbearbeitung verwendet wird.
Der Duplexdruck kann nicht ausgeführt werden.

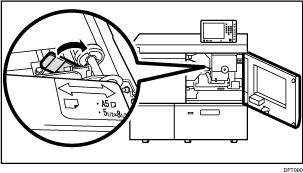

Um Blätter im Format A5
oder 51/2 × 81/2 einzulegen:Wenn Sie Blätter vom Format A5
oder 51/2 × 81/2 verwenden, öffnen Sie die obere Abdeckung des linken Hauptgeräts und bewegen Sie den Hebel für A5/Half Letter nach rechts.
Wenn der Klarsichtordner gewellt ist, glätten Sie ihn wieder, damit der Unterschied in der Höhe an den gegenüberliegenden Kanten vor dem Einlegen weniger als 18 mm (0,71 Zoll) beträgt.
