Anleitung zu Bezeichnungen und Funktionen der Komponenten

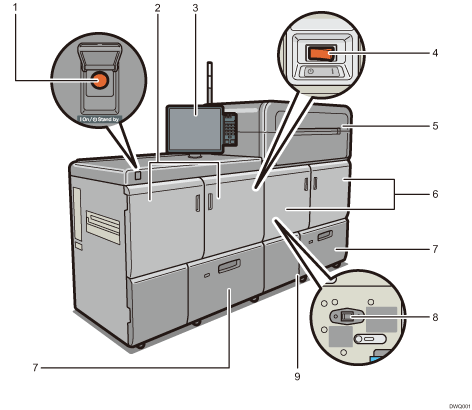

Vorderansicht und linke Seitenansicht

1. Hauptschalter

   Um das Gerät bedienen zu können, muss es eingeschaltet sein. Wenn es ausgeschaltet ist, die Abdeckung des Hauptschalters öffnen und den Schalter betätigen.

2. Vordere Hauptgerät-Abdeckung, links

   Zum Entfernen von Papierstaus öffnen, oder Netzschalter aktivieren/deaktivieren.

3. Bedienfeld

   Siehe Anleitung zu den Bezeichnungen und Funktionen des Bedienfelds des Geräts.

4. Netzschalter

   Drücken, um die Stromzufuhr zum Gerät vollständig abzuschalten. Der Netzschalter muss bei normalem Gebrauch angeschaltet bleiben. Der Schalter befindet sich in der linken vorderen Hauptgerät-Abdeckung. Einzelheiten finden Sie im Handbuch Wartung und Verwaltung.

5. Tonerkartuschenfach

   Tonerkartuschen hier einsetzen.

   Öffnen Sie die Abdeckung, um die Tonerkartuschen auszuwechseln.

6. Vordere Hauptgerät-Abdeckung, rechts

   Öffnen, um Papierstaus zu beseitigen.

7. Papiermagazine (Magazine 1 - 2)

   Legen Sie hier Papier ein.

8. Anti-Kondensationsheizung der Transfereinheit

   Zum Wärmen des Geräteinneren, um eine angemessene Luftfeuchtigkeit aufrechtzuerhalten. Diese Heizgeräte sorgen dafür, dass das Gerät auch nach dem Abschalten warm bleibt.

9. Abdeckung des Resttonerbehälters

   Diese Abdeckung öffnen, um den Resttonerbehälter auszutauschen.

Vorderansicht und rechte Seitenansicht

1. Hinweisleuchte

   Siehe Anleitung zu den Funktionen der Hinweisleuchte.

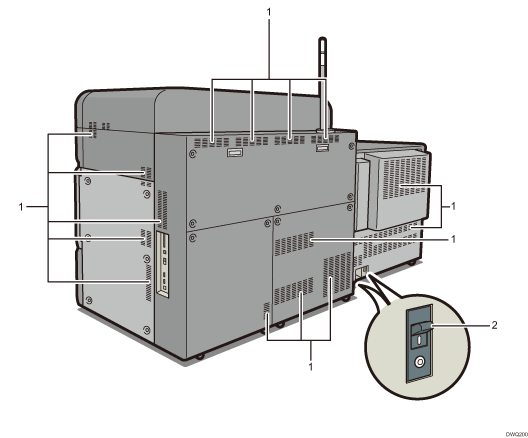

Rückansicht und rechte Seitenansicht

1. Lüftungsschlitze

   Vermeiden Überhitzung.

2. Fehlerstrom-Schutzschalter

   Schützt Anwender vor Stromschlag. Einzelheiten zum Prüfen des Fehlerstrom-Schutzschalters finden Sie im Handbuch Wartung und Verwaltung.
