Tato část popisuje doporučené formáty a typy papíru.
Používáte-li papír, který se vlní (protože je příliš suchý nebo příliš vlhký), může dojít k jeho uvíznutí nebo ke vzpříčení sponek.
Nepoužívejte papír určený pro inkoustové tiskárny, protože se může přilepit v zažehlovací jednotce a způsobit uvíznutí.
Při vkládání průhledných fólií zkontrolujte přední a zadní stranu fólie a vložte ji správně, jinak by mohlo dojít k problémům s podáváním.
Zásobníky 1, 2 a široký LCT (zásobníky 3 až 8)*1, *14
Typ a gramáž papíru | Velikost papíru | Kapacita papíru |
|---|---|---|
52,3 až 470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Gramáž papíru 1-Gramáž pap. 9*1*16 | Formáty papíru, které lze zjistit automaticky:*3
A3
A3 | 2400 listů |
52,3 až 470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Gramáž papíru 1-Gramáž pap. 9*1*16 | Zvolte formát papíru pomocí nabídky Nastavení papíru v zásobníku.
A6 11×15
A4 10×15 | 2400 listů |
52,3 až 470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Gramáž papíru 1-Gramáž pap. 9*1*16 | Uživ. formát: *6
Vertikálně: 100,0-330,2 mm Horizontálně: 139,7-487,7 mm
Vertikálně: 3,94-13,00" Horizontálně: 5,50-19,20" | 2400 listů |
Potažený: Lesk.*18 Potažený: Mat.*18 Samopropisovací papír *15 52,3 až 470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Gramáž papíru 1-Gramáž pap. 9*1*16 | Formáty papíru, které lze zjistit automaticky:*3
A3
A3 | *8 |
Potažený: Lesk.*18 Potažený: Mat.*18 Samopropisovací papír *15 52,3 až 470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Gramáž papíru 1-Gramáž pap. 9*1*16 | Zvolte formát papíru pomocí nabídky Nastavení papíru v zásobníku.
A6 11×15
A4 10×15 | *8 |
Potažený: Lesk.*18 Potažený: Mat.*18 Samopropisovací papír *15 52,3 až 470,0 g/m2 (14,0 lb. Bond-172 lb. Cover) *17 Gramáž papíru 1-Gramáž pap. 9*1*16 | Uživ. formát: *6
Vertikálně: 100,0-330,2 mm Horizontálně: 139,7-487,7 mm
Vertikálně: 3,94-13,00" Horizontálně: 5,50-19,20" | *8 |
Průsvitný papír | A3 | *8 |
Průhledné fólie | A4 | *8 |
Rozdělovací listy*9 | A4 | *8 |
Samolepicí štítky*18 | A4 | *8 |
Obálky*7 | *10, *11, *12 240×332 mm, 235×120 mm, 120×235 mm, 105×241 mm, 110×220 mm | *14 |
*1 Zásobník dlouhých listů můžete nainstalovat na Zásobníky 3, 5, 7.
*2 Je-li specifikován papír o horizontální délce 487,8 mm (19,20") nebo více, je maximální gramáž papíru zásobníku Gramáž papíru 7.
*3 Je-li instalován zásobník dlouhých listů, nejsou formáty papíru automaticky zjišťovány.
*4 Je-li nainstalován zásobník dlouhých listů, zvolte velikost papíru pomocí nabídky Nastavení zás. papíru.
*5 Je-li instalován zásobník dlouhých listů, nemůžete volit formáty papíru.
*6 Je-li instalován bannerový zásobník (na dlouhé listy), lze do něj vložit až 800 listů o délce až 420,0-700,0 mm (16,54-27,55").
*7 Je-li instalován zásobník dlouhých listů, nemůžete volit typy papíru.
*8 Nedoplňujte papír přes limitní značku. Maximální počet listů, které můžete vložit najednou, závisí na gramáži a stavu papíru.
*9 Je nutný vymezovač rozdělovacích listů.
*10 Otevřete chlopně a vložte obálky s chlopněmi mířícími směrem k pravé straně zásobníku papíru.
*11 Je nutné určit velikosti obálek včetně velikosti jejich chlopní pomocí nabídky [Vlastní velikost] v [Nastavení papíru v zásobníku].
*12 Velikosti obálek na stole nezahrnují jejich chlopně.
*13 Vyrovnejte zvlnění tak, aby papír vyhovoval následujícím podmínkám.
Papír 52,3-256,0 g/m2: Zvlnění nesmí být vyšší než 10 mm (0,39"), R nad 100 mm (3,94").
Papír 256,1-300 g/m2: Zvlnění nesmí být vyšší než 10 mm (0,39"), výška zadního zvlnění 4 mm (0,16"), R nad 100 mm (3,94").
Papír 300,1-350 g/m2: Zvlnění nesmí být vyšší než 10 mm (0,4"), výška zadního zvlnění 2 mm (0,08"), R nad 100 mm (3,94").
Papír 350,1-4700 g/m2: Zvlnění nesmí být vyšší než 10 mm (0,39"), výška zadního zvlnění 0 mm, R nad 100 mm (3,94").
*14 Vyrovnejte zvlnění obálek a potom upravte rozdíl mezi výškou stohu v dolní části a výškou stohu na straně s chlopní na max. 10 mm (0,4").
*15 Při vkládání samopropisovacího papíru gramáže 2 vložte zadní vymezovač rozřaď. listů.
*16 Při vkládání dalšího papíru vložte zadní vymezovač rozřaď. listů:
B5 JIS
(šířka: 182 mm; délka: 257 mm)–SRA4 (šířka: 225 mm; délka: 320 mm), Gramáž papíru 8 nebo 9
*17 Je zadána značka papíru gramáže 400 g/m2 nebo vyšší. Pro podrobnosti se obraťte na vašeho místního prodejce.
*18 Nepoužívejte při vysoké teplotě a vlhkosti.
Boční zásobník (Zásobník A)
Typ a gramáž papíru | Velikost papíru | Kapacita papíru |
|---|---|---|
52,3-216,0 g/m2 (14,0 lb Bond-79,9 lb Cover) Gramáž papíru 1 - Gramáž papíru 5 | Formáty papíru, které lze zjistit automaticky:
A3
A3 | 500 listů |
52,3-216,0 g/m2 (14,0 lb Bond-79,9 lb Cover) Gramáž papíru 1 - Gramáž papíru 5 | *1
B5 JIS 10×15
A4 10×14 | 500 listů |
52,3-216,0 g/m2 (14,0 lb Bond-79,9 lb Cover) Gramáž papíru 1 - Gramáž papíru 5 | Uživ. formát: *2
Vertikálně: 100,0-330,2 mm*3 Horizontálně: 139,7-487,7 mm *4*5
Vertikálně: 3,94-13,00" *3 Horizontálně: 5,50"-19,20" *4*5 | 500 listů |
Průsvitný papír | A3 | *6 |
Průhledné fólie | A4 | *6 |
Rozdělovací listy*7 | A4 | *6 |
Obálky |
Vertikálně: 100,0-330,2 mm Horizontálně: 139,7-487,7 mm
Vertikálně: 3,94-13,00" Horizontálně: 5,50-19,20" | 10 listů |
*1 Vyberte formát papíru. Podrobnosti viz Změna nastavení papíru v zásobníku.
*2 Zadejte formát papíru. Podrobnosti viz Změna nastavení papíru v zásobníku.
*3 Při tisku na papír s horizontální délkou 487,8 mm nebo větší můžete vertikální délku mezi 210,0 mm a 330,2 mm (8,27"a 13,00").
*4 Je-li instalován bannerový víceprůchodový zásobník (zásobník A), je maximální horizontální délka papíru uživatelského formátu 700,0 mm (27,55").
*5 Při použití papíru s horizontální délkou 700,1 mm a 1260,0 mm (27,56" a 49,6") s připojeným bannerovým víceprůchodovým zásobníkem (zásobník A) vkládejte a tiskněte jeden arch za druhým. Nicméně v závislosti na značce papíru mohou být některé papíry s horizontální délkou 700,1 mm (27,56") nebo větší nepoužitelné, protože mohou způsobovat uvíznutí papíru nebo jiné problémy.
*6 Nedoplňujte papír přes limitní značku. Maximální počet listů, které můžete vložit najednou, závisí na gramáži a stavu papíru.
*7 Je nutný vymezovač rozdělovacích listů.
Interposer CI5030
Typ a gramáž papíru | Velikost papíru | Kapacita papíru |
|---|---|---|
64,0-216,0 g/m2 (17,1 lb Bond-79,9 lb Cover) Gramáž papíru 2 - Gramáž papíru 5 | Formáty papíru, které lze zjistit automaticky:
A3
A3 | 2× 200 listů |
64,0-216,0 g/m2 (17,1 lb Bond-79,9 lb Cover) Gramáž papíru 2 - Gramáž papíru 5 | Zvolte formát papíru pomocí nabídky Nastavení papíru v zásobníku.
B5 JIS 11×15
A4 11×14 | 2× 200 listů |
64,0-216,0 g/m2 (17,1 lb Bond-79,9 lb Cover) Gramáž papíru 2 - Gramáž papíru 5 | Uživatelský formát:
Vertikálně: 139,7-330,2 mm Horizontálně: 139,7-487,7 mm
Vertikálně: 5,50-13,00" Horizontálně: 5,50-19,20" | 2× 200 listů |
Interposer CI5040
Typ a gramáž papíru | Velikost papíru | Kapacita papíru |
|---|---|---|
52,3-300,0 g/m2 (14,0 lb Bond-165,0 lb Index) Gramáž papíru 1–Gramáž papíru 7 | Formáty papíru, které lze zjistit automaticky:
A3
A3 | 2× 180 listů |
52,3-300,0 g/m2 (14,0 lb Bond-165,0 lb Index) Gramáž papíru 1–Gramáž papíru 7 | Zvolte formát papíru pomocí nabídky Nastavení papíru v zásobníku.
B5 JIS 11 × 15
A4 11 × 14 | 2× 180 listů |
52,3-300,0 g/m2 (14,0 lb Bond-165,0 lb Index) Gramáž papíru 1–Gramáž papíru 7 | Uživatelský formát:
Vertikálně: 139,7-330,2 mm Horizontálně: 139,7-487,7 mm
Vertikálně: 5,50-13,00" Horizontálně: 5,50-19,20" | 2× 180 listů |
Potažený: Lesk. Potažený: Mat. 105,1-300,0 g/m2 (28,1 lb Bond-165,0 lb Index) Gramáž papíru 4 - Gramáž papíru 7 | Formáty papíru, které lze zjistit automaticky:
A3
A3 | *1 |
Potažený: Lesk. Potažený: Mat. 105,1-300,0 g/m2 (28,1 lb Bond-165,0 lb Index) Gramáž papíru 4 - Gramáž papíru 7 | Zvolte formát papíru pomocí nabídky Nastavení papíru v zásobníku.
B5 JIS 11 × 15
A4 11 × 14 | *1 |
Potažený: Lesk. Potažený: Mat. 105,1-300,0 g/m2 (28,1 lb Bond-165,0 lb Index) Gramáž papíru 4 - Gramáž papíru 7 | Uživatelský formát:
Vertikálně: 139,7-330,2 mm Horizontálně: 139,7-487,7 mm
Vertikálně: 5,50-13,00" Horizontálně: 5,50-19,20" | *1 |
Průsvitný papír | A3 | *1 |
Průhledné fólie | A4 | *1 |
Rozřaďovací listy 52,3-300,0 g/m2 (14,0 lb Bond-165,0 lb Index) Gramáž papíru 1–Gramáž papíru 7 | A4 | *1 |
Rozděl. l.: Lesklé Rozděl. l.: Matné Rozděl.:V.lesk. 105,1-300,0 g/m2 (28,1 lb Bond-165,0 lb Index) Gramáž papíru 4 - Gramáž papíru 7 | A4 | *1 |
Papír se samolepicími štítky 52,3-300,0 g/m2 (14,0 lb Bond-165,0 lb Index) Gramáž papíru 1–Gramáž papíru 7 | A4 | *1 |
*1 Nedoplňujte papír přes limitní značku. Maximální počet listů, které můžete vložit najednou, závisí na tloušťce a stavu papíru.
Vkládač vazače lepené vazby:
Typ a gramáž papíru | Velikost papíru | Kapacita papíru |
|---|---|---|
90,0-300,0 g/m2 (24,1 lb Bond-165,0 lb Index) Gramáž papíru 4 - Gramáž papíru 7 | Formáty papíru, které lze zjistit automaticky:
A3
11×17 | 2× 200 listů (nebo do výšky až 24 mm) |
90,0-300,0 g/m2 (24,1 lb Bond-165,0 lb Index) Gramáž papíru 4 - Gramáž papíru 7 | Zvolte formát papíru pomocí nabídky Nastavení papíru v zásobníku.
B4 JIS
A3 | 2× 200 listů (nebo do výšky až 24 mm) |
90,0-300,0 g/m2 (24,1 lb Bond-165,0 lb Index) Gramáž papíru 4 - Gramáž papíru 7 | Uživatelský formát:
Vertikálně: 257,0-330,2 mm Horizontálně: 364,0-487,7 mm
Vertikálně: 10,12-13,00" Horizontálně: 14,34-19,20" | 2× 200 listů (nebo do výšky až 24 mm) |
Gramáž papíru
Gramáž papíru*1 | Metrická | Bond | Cover | Index |
|---|---|---|---|---|
Gramáž pap. 1*2 | 52,3-63,0 g/m2 | 14,0-16,9 lb Bond | 19,0-23,0 lb Cover | 29,0-34,9 lb Index |
Gramáž pap. 2 | 63,1-80,0 g/m2 | 17,0-21,0 lb Bond | 23,1-29,9 lb Cover | 35,0-44,0 lb Index |
Gramáž pap. 3 | 80,1-105,0 g/m2 | 21,1-28,0 lb Bond | 30,0-38,9 lb Cover | 44,1-58,0 lb Index |
Gramáž pap. 4 | 105,1-163,0 g/m2 | 28,1-43,0 lb Bond | 39,0-60,0 lb Cover | 58,1-90,0 lb Index |
Gramáž pap. 5 | 163,1-220,0 g/m2 | 43,1-58,9 lb Bond | 60,1-80,9 lb Cover | 90,1-121,0 lb Index |
Gramáž pap. 6 | 220,1-256,0 g/m2 | 59,0-68,0 lb Bond | 81,0-94,0 lb Cover | 121,1-141,0 lb Index |
Gramáž pap. 7 | 256,1-300,0 g/m2 | 68,1-80,0 lb Bond | 94,1-110,0 lb Cover | 141,1-165,0 lb Index |
Gramáž pap. 8 | 300,1-350,0 g/m2 | 80,1-93,3 lb Bond | 110,1-128,8 lb Cover | 165,1-193,3 lb Index |
Gramáž pap. 9*3 | 350,1-470,0 g/m2 | 93,4-172 lb Cover | 128,9-147,0 lb Cover | 193,4-221,0 lb Index |
*1 Kvalita tisku se sníží, pokud se papír, který používáte, blíží minimální nebo maximální gramáži. Změňte nastavení gramáže papíru na tenký nebo silný.
*2 Při vkládání papíru o gramáži 52,3-63,0 g/m2 (14,0-16,9 lb Bond) může dojít v závislosti na typu papíru k deformaci okrajů nebo uvíznutí papíru.
*3 Je zadána značka papíru gramáže 400 g/m2 nebo vyšší. Pro podrobnosti se obraťte na vašeho místního prodejce.
Postup kalibrace využívající in-line senzor s připojeným kontrolerem je platný pro následující formáty papírů:
A4
, 81/2×11, A3, 11×17, SRA3
Některé typy papíru jako průsvitný papír nebo průhledné projekční fólie mohou způsobit při výstupu hluk. Tato hlučnost není známkou žádného problému a kvalita tisku není ovlivněna.
Kapacita papíru uváděná v předchozích tabulkách slouží jako příklad. Skutečná kapacita papíru může být nižší, záleží na typu papíru.
Při vkládání papíru dejte pozor, aby výška stohu nepřesáhla limitní značku na zásobníku.
Pokud dochází k podávání několika listů najednou, pečlivě listy oddělujte nebo vkládejte listy do bočního zásobníku (Zásobník A) po jednom.
Je možné specifikovat, zdali stroj má či nemá v každém zásobníku automaticky zjišťovat podání více listů papíru najednou. V položce [0304 Detekováno JAM099] nabídky [Nastavení úpravy pro obsluhu] lze také zadat, zda se aktuální úlohy pozastaví nebo zda pokračují při detekci více podaných listů najednou. Pro Interposer CI5040 můžete určit nastavení detekce dvojitého podávání v nabídce „2101 Detekce JAM573“ nebo „2101 Detekce JAM574“. Avšak v závislosti na stavu papíru nemusí zařízení podání více listů najednou vždy správně detekovat. Podrobnosti o položce Nastavení úpravy pro obsluhu viz 0304 Detekováno JAM099, 2101 Detekce JAM573 nebo 2101 Detekce JAM574.
Zkroucené listy před vkládáním narovnejte.
V závislosti na typu papíru a na směru jeho zrnitosti nemusí být funkce Upravit kroucení papíru schopná úplně odstranit kroucení. Pokud se papír s dlouho zrnitostí nenarovná úplně, zkuste použít papír s kratší zrnitostí. Další informace o funkci Upravit kroucení papíru viz 0301 Kor. krouc. na výst.: 1str.: Líc.nah., 0302 Kor. krouc. na výst.: 1str.: Líc.dol. a 0303 Kor. krouc. pap. na výst.: 2stran..
V závislosti na formátu, gramáži a druhu papíru může být tisk pomalejší než obvykle.
Ohledně vkládání obálek viz Obálky.
Při tisku na hlavičkový papír se orientace umístění papírů liší podle použité funkce. Podrobnosti viz Vložení papíru s pevnou orientací nebo oboustranného papíru.
Klasifikace typů papírů, které lze zvolit v nabídce Nastavení zásobníku papíru, je pouze obecná. Kvalita tisku u každého druhu papíru v rámci klasifikace není zaručena. Podrobnosti viz Nepoužitelné typy papíru.
Je-li povrch papíru prašný, mohou se na výtisku objevit bílé tečky. Pro odstranění prachu papír důkladně profoukněte.
Při vkládání papíru se štítky
Vyberte [Štítkový papír] jako [Typ papíru] v [Nastavení papíru v zásobníku] a vyberte odpovídající gramáž papíru v položce [Gramáž papíru].
Při vkládání průhledných fólií:
Chcete-li tisknout na průhledné kopie, zvolte [OHP fólie] jako [Typ papíru] v nabídce [Nastavení zás. papíru].
Při vkládání průhledných fólií zkontrolujte přední a zadní stranu fólie a vložte ji správně, jinak by mohlo dojít k problémům s podáváním.
Při každém použití průhledné fólie řádně prolistujte. Zabráníte tak vzájemnému spojování fólií a následnému nesprávnému podávání.
Vytištěné listy po jednom odebírejte.
Při výstupu do vysokokapacitního stohovače zadejte jako výstupní zásobník horní přihrádku stohovače. Podrobnosti naleznete v příručce Device Management (Správa zařízení).
Při vkládání průsvitného papíru:
Při vkládání průsvitného papíru vždy používejte papír s podélnými vlákny a nastavte podávání ve směru vláken.
Průsvitný papír snadno pohlcuje vlhkost a vlní se. Před vložením průsvitného papíru vyrovnejte jeho zvlnění. Podrobnosti ohledně nastavení vyrovnávání prohnutého papíru viz 0301 Kor. krouc. na výst.: 1str.: Líc.nah., 0302 Kor. krouc. na výst.: 1str.: Líc.dol. a 0303 Kor. krouc. pap. na výst.: 2stran..
Vytištěné listy po jednom odebírejte.
Při vkládání potaženého papíru:
Pokud používáte lesklý papír, zvolte [Potažený: Lesklý] nebo [Potažený: Vys. lesk] jako [Typ papíru]. Pokud používáte matný papír (včetně hedvábného, matovaného a saténového papíru), zvolte [Potažený: Mat.] jako [Typ papíru]. Podrobnosti o nastaveních pro používání křídového papíru u uživatelského papíru viz Zadávání uživatelského papíru.
Před vložením potaženého nebo lesklého papíru jej vždy profoukněte.
Pokud papír uvízne, nebo v případě, že zařízení vydává podivné zvuky při podávání potaženého papíru, vkládejte potažený papír vždy po jednom listu.
Při vkládání potahovaného papíru do širokého LCT je třeba jako typ papíru zadat [Potažený: Lesklý], [Potažený: Matný] nebo [Potažený: Vys. lesk] a v položce [Gramáž papíru] zadat odpovídající gramáž.
Při nastavování barevného papíru:
V závislosti na barvě papíru může být pozice papíru nesprávně detekována, a může dojít k uvíznutí papíru v tiskárně.
Při použití světlého barevného papíru zadejte v [Nastavení papíru v zásobníku] typ papíru [Barevný].
Při použití černého nebo tmavého barevného papíru, příp. když zadání typu papíru [Barevný] v [Nastavení papíru v zásobníku] neodstraní uvíznutí papíru, zadejte typ papíru [Černý].
Při používání samopropisovacího papír papíru dbejte na následující:
Samopropisovací papír může být pro následné zpracování používán pouze při současném použití širokého LCT spolu s Finišerem SR 5050/5110 nebo Finišerem brožur SR5060/5110.
Nelze provádět oboustranný tisk.

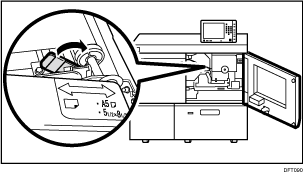

Vkládání listů o velikosti A5
nebo 51/2×81/2:Při výstupu listů papíru o velikosti A5
nebo 51/2×81/2, otevřete levý přední kryt hlavní jednotky a přesuňte páčku pro A5/Half Letter doprava.
V případě zvlnění transparentní složky ji vyrovnejte tak, aby před vložením rozdíl ve výšce protilehlých stran činil méně než 18 mm (0,71").
