Průvodce funkcemi externího příslušenství zařízení

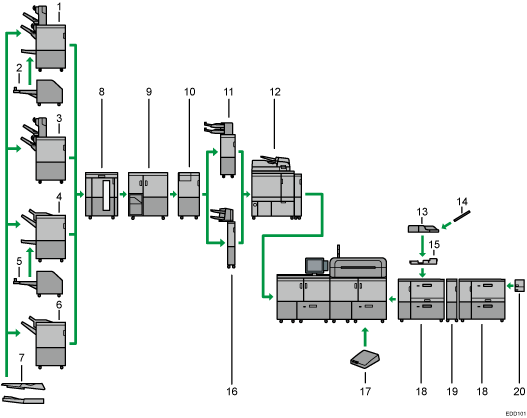

Číslovaná ilustrace vnějšího volitelného příslušenství

  1. Finišer brožur SR5120

    Třídí, stohuje a sešívá více listů papíru. Funkce sedlové vazby sešívá více listů papíru uprostřed (ve hřbetu) a přehýbá je do tvaru brožury. Sestává z následujících výstupních zásobníků:

    • Posuvný zásobník finišeru 1

    • Posuvný zásobník finišeru 2

    • Zásobník na brožury

    Potištěné listy lze děrovat, pokud je ve finišeru nainstalována volitelná děrovačka.

    V závislosti na tom, kdy bylo zařízení zakoupeno, nemusí být tato možnost k dispozici. Podrobnosti vám sdělí servisní zástupce.

  2. Trimmer unit TR5050

    Ořízne přední okraj brožury (knižního svazku) po sešití ve hřbetu.

    Booklet Finisher SR5120 je nutný k připojení.

    V závislosti na tom, kdy bylo zařízení zakoupeno, nemusí být tato možnost k dispozici. Podrobnosti vám sdělí servisní zástupce.

  3. Finišer SR5110

    Třídí, stohuje a sešívá více listů papíru. Sestává z následujících výstupních zásobníků:

    • Posuvný zásobník finišeru 1

    • Posuvný zásobník finišeru 2

    Potištěné listy lze děrovat, pokud je ve finišeru nainstalována volitelná děrovačka.

    V závislosti na tom, kdy bylo zařízení zakoupeno, nemusí být tato možnost k dispozici. Podrobnosti vám sdělí servisní zástupce.

  4. Finišer brožur SR5060

    Třídí, stohuje a sešívá více listů papíru. Funkce sedlové vazby sešívá více listů papíru uprostřed (ve hřbetu) a přehýbá je do tvaru brožury. Sestává z následujících výstupních zásobníků:

    • Horní zásobník finišeru

    • Posuvný zásobník finišeru

    • Zásobník na brožury

    Potištěné listy lze děrovat, pokud je ve finišeru nainstalována volitelná děrovačka.

  5. Trimmer unit TR5040

    Ořízne přední okraj brožury (knižního svazku) po sešití ve hřbetu.

    Booklet Finisher SR5060 je nutná k připojení.

  6. Finišer SR5050

    Třídí, stohuje a sešívá více listů papíru. Sestává z následujících výstupních zásobníků:

    • Horní zásobník finišeru

    • Posuvný zásobník finišeru

    Potištěné listy lze děrovat, pokud je ve finišeru nainstalována volitelná děrovačka.

  7. Výstupní zásobník série SR5000 pro plakátovací papír

    Umožňuje vložit papír s horiz. délkou delší než 487,8 mm (19,21") do finišeru Finisher SR5050/SR5110 nebo Booklet Finisher SR5060/SR5120.

  8. Vysokokapacitní stohovač

    Sestává z následujících výstupních zásobníků:

    • Horní zásobník stohovače

    • Zásobník stohovače

    Horní zásobník stohovače pojme až 250 listů a zásobník stohovače pojme až 5000 listů papíru. Můžete připojit až dva vysokokapacitní stohovače.

  9. Vazač kroužkové vazby

    Váže listy papíru do kroužkové vazby.

  10. Jednotka vícenásobného skládání

    Platí pro následující sklady: polo-sklad (jednoduchý sklad), Rozkládací dopis (dopisní trojskal ven), Skládací dopis (dopisní trojsklad dovnitř), dvojitý paralelní (rovnoběžný) sklad, vložený (okenicový) sklad a z-sklad.

  11. Interposer CI5040

    Vkládá krycí listy nebo prokládací listy do nakopírovaných či vytištěných sad. Připojením sady pro detekci dvojitého podávání pro interposer nakonfigurujete zařízení pro detekci dvojitého podávání z interposeru.

    Společně můžete připojit také finišer Finisher SR5110 nebo Booklet Finisher SR5120.

    V závislosti na tom, kdy bylo zařízení zakoupeno, nemusí být tato možnost k dispozici. Podrobnosti vám sdělí servisní zástupce.

  12. Vazač lepené vazby

    Aplikuje lepidlo na hřbet sesazených listů a vytváří tak lepepnou brožuru.

  13. Boční zásobník (Zásobník A)

    Každý pojme až 500 listů papíru.

  14. Zásobník dlouhých listů pro boční zásobník (zásobník A)

    Umožňuje podávat do bočního zásobníku (Zásobník A) papíry dlouhých formátů.

  15. Sada pro uchycení bočního zásobníku

    Používá se k uchycení bočního zásobníku (Zásobník A) k širokému LCT.

  16. Interposer CI5030

    Vkládá krycí listy nebo prokládací listy do nakopírovaných či vytištěných sad.

    Společně můžete připojit také finišer Finisher SR5050 nebo Booklet Finisher SR5060.

  17. Modul rozhraní

    Umožňuje připojit k zařízení rozšiřující doplňky.

  18. Široký LCT

    Pojme až 4800 listů papíru. Můžete do něj vložit papír až do formátu SRA3 nebo 13×191/5. Můžete připojit až tři široké velkokapacitní zásobníky za sebou.

  19. Jednotka přemostění pro široký velkokapacitní zásobník (LCT)

    Spojuje široký LCT s dalším širokým velkokapacitním zásobníkem.

  20. Zásobník dlouhých listů (bannerový) pro široký LCT

    Umožňuje podávat papíry dlouhých formátů do širokého LCT.

Upozornění

  • Není možné nainstalovat více finišerů současně.

  • Pokud jste připojili dva vysokokapacitní stohovače, nemůžete nainstalovat jednotku vícenásobného skládání, kroužkový vazač ani vazač lepené vazby.

  • Nelze současně nasadit zásobník dlouhých (bannerových) listů pro široký LCT a zásobník dlouhých listů pro boční zásobník.

  • Jednotku vícenásobného skládání můžete nainstalovat pouze tehdy, pokud je nainstalován finišer Finisher SR5050/SR5110 nebo Booklet Finisher SR5060/SR5120

  • Kroužkový vazač nebo vazač lepené vazby můžete nainstalovat pouze tehdy, pokud je nainstalován jeden z následujících doplňků: Finisher SR5050/SR5110 nebo Booklet Finisher SR5060/SR5120 nebo vysokokapacitní stohovač.

  • Kroužkový vazač a vazač lepené vazby nelze nainstalovat současně.

  • Moduly Booklet Finisher SR5120, Finisher SR5110, Interposer CI5040 a Trimmer unit TR5050 nelze používat společně s tiskovým serverem TotalFlow.

  • Boční zásobník (zásobník A) lze nasadit pouze pokud je nainstalován široký LCT. Boční zásobník (zásobník A) lze však připojit k širokému LCT pouze tehdy, pokud je nainstalována sada pro připojení bočního zásobníku.

  • Je-li připojen vazač kroužkové nebo lepené vazby není možné tisknout na bannerový papír (700,1-1260 mm, 27,56-49,61"). Na ovládacím panelu můžete takový papír zadat jako uživatelský papír (vlastní formát), ale zařízení při zahájení tisku zruší provedenou přípravu. Pokud k tomu dojde, úlohu zrušte.

  • Pokud je připojen podavač na skládaný papír s více průchody (zásobník A) nebo velkokapacitní podavač na skládaný papír, při tisku na skládaný papír se papír vysune tiskovou stranou směrem nahoru. Orientace papíru zadaná na řadiči barev nebo v ovladači tiskárny je ignorována.

  • Pokud používáte více širokých LCT zásobníků, boční zásobník (zásobník A) lze připojit pouze k širokému LCT, jenž je nejblíže k zařízení.

  • Velkokapacitní podavač papíru lze připojit k následujícím zásobníkům:

    • Při použití jednoho širokého LCT: zásobník 3

    • Při použití dvou propojených širokých LCT: zásobník 5

    • Při použití tří propojených širokých LCT: zásobník 7
