Průvodce názvy a funkcemi součástí

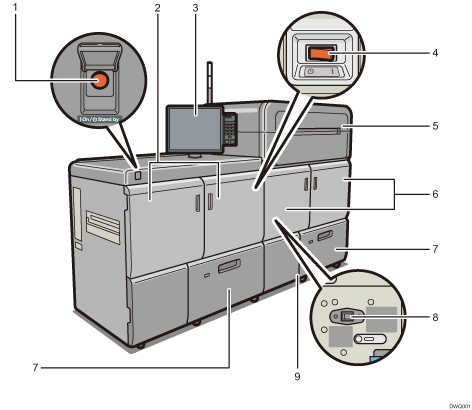

Pohled zepředu a zleva

1. Hlavní spínač napájení

   Chcete-li toto zařízení používat, musíte zapnout hlavní spínač. Pokud je zařízení vypnuto, otevřete krytku hlavního spínače a zapněte ho.

2. Přední kryt levé hlavní jednotky

   Otevřete, pokud potřebujete odstranit uvíznutý papír nebo zapnout či vypnout hlavní spínač napájení.

3. Ovládací panel

   Viz Průvodce názvy a funkcemi ovládacího panelu zařízení.

4. Vypínač napájení

   Stiskem zcela vypnete zařízení. Za běžného provozu musí být hlavní spínač trvale zapnut. Spínač je pod levým předním krytem hlavní jednotky. Podrobnosti viz Co dělat a čemu se vyhnout.

5. Prostor pro tonerové kazety

   Sem se instalují tonerové kazety.

   Tento kryt otevřete při výměně tonerových kazet.

6. Přední kryt pravé hlavní jednotky

   Tento kryt otevřete, pokud potřebujete odstranit uvízlý papír.

7. Zásobníky papíru (zásobníky 1-2)

   Sem vkládejte papír.

8. Protikondenzační ohřívač přenosové jednotky

   Ohřívá vnitřní prostor zařízení pro udržení správné vlhkosti vzduchu. Tyto ohřívače budou zařízení vyhřívat, i když je zařízení vypnuto.

9. Kryt odpadní nádoby toneru

   Tento kryt otevřete, pokud potřebujete vyměnit odpadní nádobu toneru.

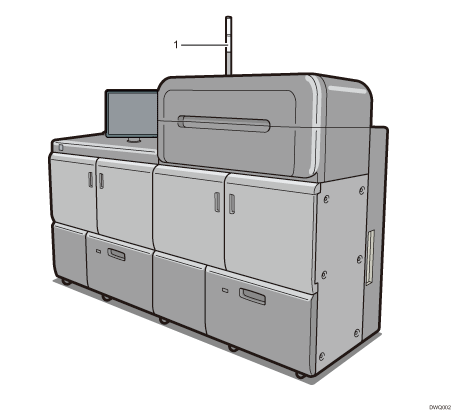

Pohled zepředu a zprava

1. Výstražný indikátor

   Viz Průvodce funkcemi výstražného indikátoru.

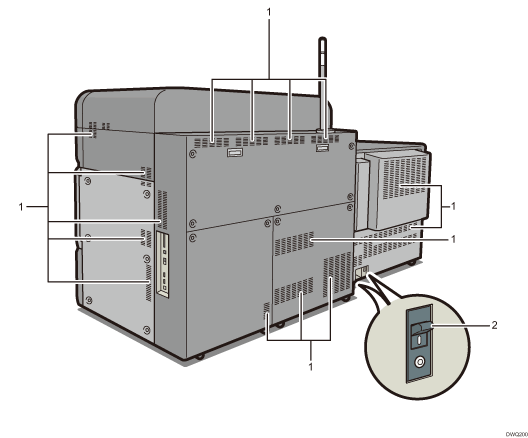

Pohled zezadu zprava

1. Ventilační otvory

   Brání přehřátí.

2. Ochranný jistič uzemnění

   Chrání uživatele před úrazem elektrickým proudem. Podrobnosti ohledně kontroly proudového chrániče viz Kontrola ochranných jističů uzemnění.
