Se aplica una tecnología original de Ricoh para controlar de forma separada la corrección de la desviación y el registro del escaneo principal, para lograr una alta precisión en el registro de delante hacia atrás.

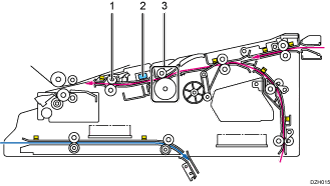

Cuando el sensor de imagen de contacto (CIS) [2] detecta el fin del papel, el rodillo de registro se desplaza desde el área 5 mm anterior al borde del papel hasta el área 5 mm anterior al rodillo temporizador de transferencia de papel [1] para ajustar el registro de escaneo principal. El desplazamiento se efectúa moviendo la puerta rotatoria [3] en la dirección de escaneo principal.
*Sensor de imagen de contacto
Ajustes avanzados relacionados
Mecanismo de detección del borde anterior de forma detallada
Si el papel pasa por la puerta de registro, el CIS emite luz y lee la cantidad de luz que se refleja, con el fin de detectar el borde anterior.
La lectura del sensor es OV si no hay reflejo (no se detecta papel), al tiempo que se detecta un determinado voltaje si hay reflejo.
El voltaje es alto con un nivel de reflejo alto del papel en blanco, mientras que el voltaje es bajo con un nivel de reflejo bajo del papel oscuro o negro.
En consecuencia, los valores del modo de iluminación del CIS y la intensidad de iluminación del CIS se configuran de manera anticipada, según el color del soporte (blanco, de color, negro).
Sin embargo, el voltaje bajo del nivel de reflejo bajo puede, en ocasiones, detectarse erróneamente como atasco. En este caso, aumente la intensidad de la luz.
