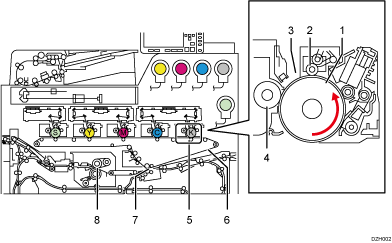

Tambor OPC
Rodillo de carga
Unidad láser
Rodillo de revelado
Rodillo de transferencia de imagen
Banda de transferencia intermedia (ITB)
Rodillo de transferencia de papel (PTR)
Unidad de fusión
El proceso electrofotográfico se compone de los siguientes pasos:
Carga del tambor Exposición al láser
Revelado
Transferencia
Fusión
Carga del tambor: el rodillo de carga [2] proporciona una carga igual en toda la superficie del tambor OPC [1].
Exposición al láser: el haz láser [3] crea una imagen latente electrostática en el tambor OPC [1].
Revelado: el rodillo de revelado [4] lleva tóner a la imagen latente en el tambor OPC [1].
Transferencia de la imagen
Transferencia del tambor a la banda: las imágenes de tóner creadas en cada tambor OPC [1] se transfieren secuencialmente a la ITB [6].
Transferencia de la banda al papel: la imagen del tóner en la ITB [6] se transfiere al papel cuando este pasa por el PTR [7].
Fusión: la unidad de fusión [8] aplica calor y presión para fusionar la imagen del tóner en el papel.
