Nomi dei componenti

ATTENZIONE


  • Togliere solo gli sportelli o le viti indicati espressamente dal manuale. Questa macchina contiene componenti ad alta tensione, che possono provocare scariche elettriche, e componenti laser, che possono causare cecità. Rivolgersi al rappresentante di vendita o di assistenza se i componenti interni della macchina necessitano di manutenzione, regolazione o riparazione.

  • Non tentare di smontare o modificare questa macchina. In caso contrario, si rischiano ustioni o scosse elettriche. L'esposizione ai componenti laser all'interno di questa macchina comporta il rischio di cecità.

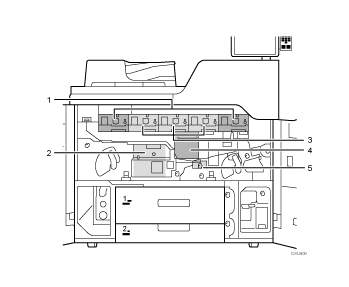

Illustrazione corpo macchina con didascalie numerate

  1. Unità di sviluppo (colore speciale o nero)

  2. Unità fusore

  3. Unità di sviluppo (giallo, magenta e ciano)

  4. Unità di pulizia per cinghia di trasferimento intermedia (unità di pulizia ITB)

  5. Unità di trasferimento della carta
