Rilevamento disallineamento & registrazione scansione principale
Precedente
La tecnologia originale Ricoh viene applicata per controllare separatamente la correzione del disallineamento e la registrazione della scansione principale, per ottenere un'accuratezza elevata nel registro fronte-retro.

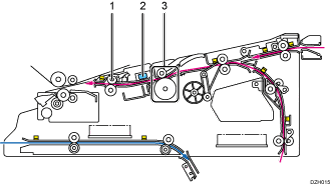

Dopo il rilevamento della fine della carta da parte del CIS [2], il rullo di registrazione si sposta dall'area 5 mm prima del bordo carta all'area 5 mm prima del rullo di sincronizzazione del trasferimento [1] per regolare la registrazione della scansione principale. Lo spostamento avviene muovendo il selettore rotante [3] nella direzione di scansione principale.
*Sensore immagine contatto
Impostazioni avanzate correlate
Dettagli del meccanismo di rilevamento del bordo principale

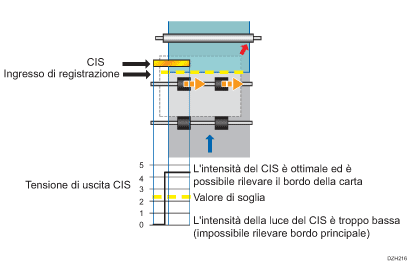

Quando la carta passa attraverso il registro meccanico, il CIS emette luce e legge la quantità di luce riflessa, per rilevare il bordo principale.
La lettura del sensore è di 0 V quando non è presente riflessione (nessuna carta rilevata) mentre viene rilevata una quantità di tensione quando è presente riflessione.
La tensione è alta tensione con alta riflessione da carta bianca mentre la tensione è bassa con bassa riflessione da carta scura/nera.
Di conseguenza, i valori della modalità di illuminazione del CIS e l'intensità luminosa del CIS sono impostati in anticipo in base al colore del supporto (bianco, colore, nero).
Tuttavia, la bassa tensione con bassa riflessione può occasionalmente essere rilevata erroneamente come inceppamento. In tal caso, aumentare l'intensità della luce.
