Processo xenografico - Panoramica
Precedente
Tamburo OPC
Rullo di carica
Unità laser
Rullo di sviluppo
Rullo di trasferimento immagine
Cinghia di trasferimento intermedia (ITB)
Rullo di trasferimento carta (PTR)
Unità di fusione

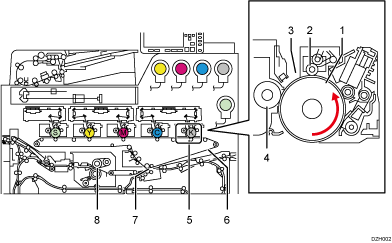

Il processo di elettrofotografia consiste dei seguenti passaggi:
Carica del tamburo
Esposizione laser Sviluppo Trasferimento Fusione
Carica del tamburo …… Il rullo di carica [2] fornisce una carica uguale sulla superficie del tamburo OPC [1].
Esposizione laser …… Il raggio laser [3] crea un'immagine elettrostatica latente sul tamburo OPC [1].
Sviluppo …… Il rullo di sviluppo [4] trasporta il toner sull'immagine latente sul tamburo OPC [1].
Trasferimento dell'immagine
Trasferimento da tamburo a cinghia …… Le immagini di toner create su ciascun tamburo OPC [1] vengono trasferite in sequenza all'ITB [6].
Trasferimento da cinghia a carta …… L'immagine del toner sull'ITB [6] viene trasferita sulla carta quando la carta passa attraverso il PTR [7].
Fusione …… L'unità di fusione [8] applica calore e pressione per fondere l'immagine del toner sulla carta.
