Procédé xérographique - Vue d'ensemble

PrécédentSuivant

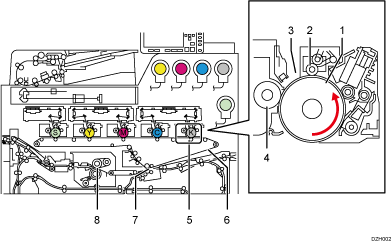

Le procédé d'électrophotographie comprend les étapes suivantes :

Charge du tambour Exposition laser Développement Transfert Fusion

• Charge du rouleau …… Le rouleau de charge [2] fournit une charge égale sur toute la surface du tambour OPC [1].

• Exposition laser …… Le faisceau laser [3] crée une image latente électrostatique sur le tambour OPC [1].

• Développement …… Le rouleau de développement [4] transfère le toner vers l'image latente sur le tambour OPC [1].

• Transfert d'image

  Transfert du tambour à la courroie …… Les images toner créées sur chaque tambour OPC [1] sont transférées vers l'ITB [6].

  Transfert de la courroie au papier …… L'image toner située sur l'ITB [6] est transférée sur le papier lorsque celui-ci passe par le PTR [7].

• Fusion …… L'unité de fusion [8] applique de la chaleur et de la pression afin de fusionner l'image toner sur le papier.
