Eine Ricoh-eigene Technologie wird angewendet, um die Schräglaufkorrektur und Hauptscan-Registrierung separat zu steuern, damit eine hohe Genauigkeit bei der Vorder-/Rückseitenregistrierung erzielt werden kann.

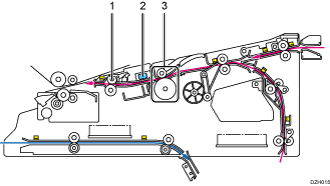

Nach Erkennung des Papierendes durch den CIS [2] verschiebt sich die Registrierrolle von dem Bereich 5 mm vor der Papierkante in den Bereich 5 mm vor der Transfer-Timingwalze [1], um die Hauptscan-Registrierung anzupassen. Die Verschiebung wird durch die Drehweiche [3] in Hauptscan-Registrierung erzielt.
*Kontaktbildsensor
Zugehörige erweiterte Einstellungen
Detaillierte Vorderkantenerkennung

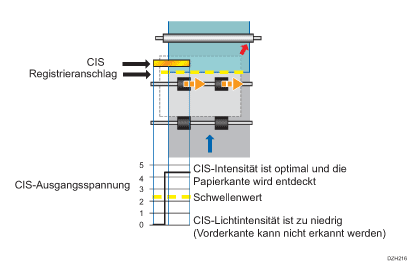

Wenn das Papier den Registrieranschlag passiert, gibt der CIS Licht ab und ermittelt die Menge des reflektierten Lichts, um die Vorderkante zu erkennen.
Der Sensorwert ist 0 V, wenn keine Reflektion besteht (kein Papier erkannt). Wenn eine bestimmte Spannung festgestellt wird, besteht eine Reflektion.
Die Spannung ist hoch bei hoher Reflektion von weißem Papier und niedrig bei einer geringen Reflektion von dunklem/schwarzem Papier.
Entsprechend werden die Werte der CIS-Lichtintensität im Voraus eingestellt, je nachdem, welche Farbe das Medium hat (Weiß, Farbig, Schwarz).
Allerdings kann eine geringe Spannung durch eine geringe Reflektion gelegentlich fälschlicherweise als Stau erkannt werden. Erhöhen Sie in einem solchen Fall die Lichtintensität.
