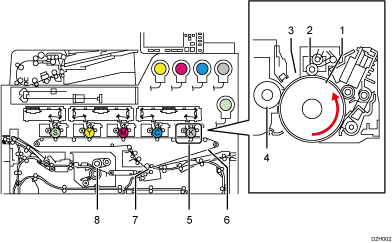

OPC-Trommel
Ladewalze
Lasereinheit
Entwicklerwalze
Bildtransferwalze
Zwischentransferband (ITB)
Papiertransferwalze (PTR)
Fixiereinheit
Der elektrofotografische Prozess umfasst die folgenden Schritte:
Trommelladung
Laserbelichtung Entwicklung Transfer Fixierung
Trommelladung …… Ladewalze [2] gibt eine gleichmäßige Ladung auf die Oberfläche der OPC-Trommel [1] ab.
Laserbelichtung …… Laserstrahl [3] erzeugt ein elektrostatisches latentes Bild auf der OPC-Trommel [1].
Entwicklung …… Entwicklerwalze [4] trägt Toner zu dem latenten Bild auf der OPC-Trommel [1].
Bildtransfer
Trommel-zu-Band-Transfer …… Tonerbilder, die auf jeder OPC-Trommel [1] erzeugt wurden, werden nacheinander zum ITB übertragen [6].
Band-zu-Papier-Transfer …… Tonerbild auf dem ITB [6] wird auf das Papier übertragen, wenn das Papier die PTR [7] passiert.
Fixierung …… Fixiereinheit [8] wendet Hitze und Druck an, um das Tonerbild auf dem Papier zu fixieren.
