组件名称与功能指南

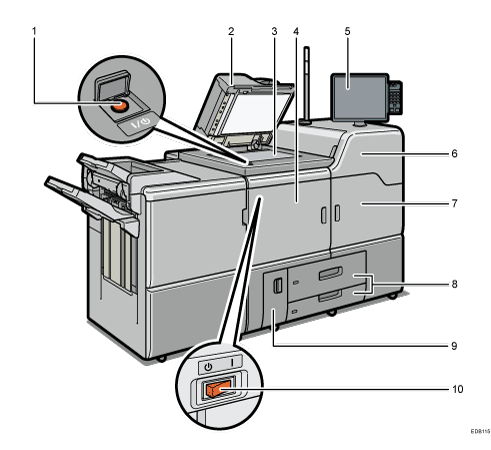

前视图和左视图

1. 主电源开关

   若要操作机器，必须打开主电源开关。如果电源处于关闭状态，请打开主电源开关盖，然后打开电源。

2. ADF

   放低ADF，压住曝光玻璃上的原稿。

   如果将一叠原稿装到ADF中，ADF就会一张张地自动输送原稿。

3. 曝光玻璃

   将原稿正面朝下放在此处。

4. 左前盖

   打开以取出卡纸或打开/关闭交流电源开关。

5. 控制面板

   请参见 机器控制面板的名称和功能指南。

6. 右上前盖

   打开它可以更换碳粉盒。

7. 右前盖

   打开以取出卡纸。

8. 纸盘组（纸盘1-2）

   在此处装纸。纸盘1是串联纸盘，当右侧纸张用完时，左侧纸张会自动移动到右侧。

   送纸时，纸盘左前侧的指示灯会亮起。

9. 左下前盖

   打开它可以更换废碳粉瓶。

10. 交流电源开关

    按下以完全关闭机器电源。正常使用中必须开启交流电源开关。开关位于左前盖的里面。有关详细信息，请参见《维护和管理》中的“允许和禁止事项”。

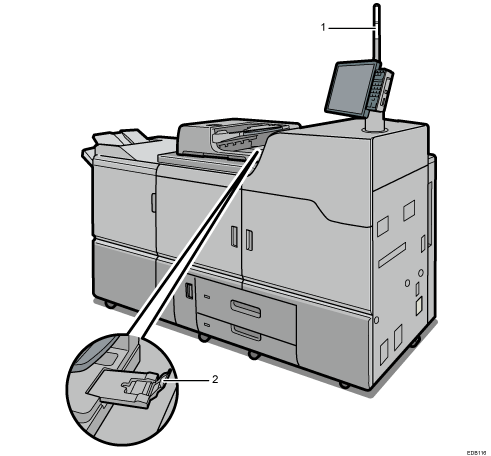

前视图和右视图

1. 报警灯

   请参见 报警灯功能指南。

2. ADF延伸板

   拉动此延伸板以放下大纸张。

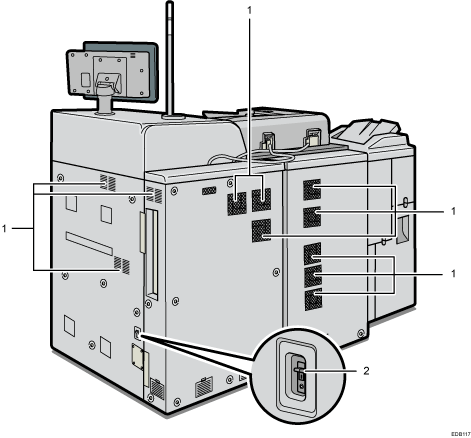

后视图和右视图

1. 通风口

   防止过热。

2. 接地漏电断路器

   保护用户免遭电击。有关检查接地漏电断路器的详细信息，请参见《维护和管理》中的“检查接地漏电断路器”。
