Parça Adları ve İşlevleri Rehberi

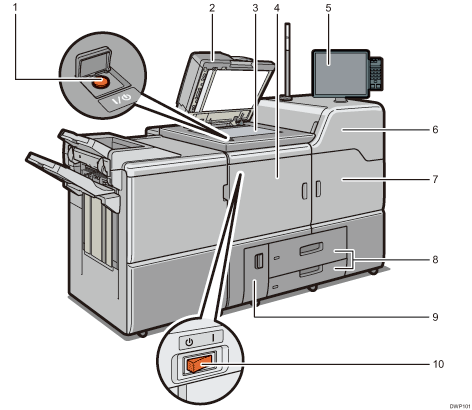

Ön ve sol görünüm

1. Ana güç düğmesi

   Makineyi kullanmak için, ana güç düğmesi açık olmalıdır. Kapalıysa, ana güç düğmesinin kapağını açın ve düğmeyi açın.

2. ADF

   ADF'yi şaryo camı üzerindeki orijinaller üzerine doğru indirin.

   ADF'ye bir dizi orijinal yüklerseniz, ADF orijinalleri otomatik olarak birer birer besler.

3. Şaryo camı

   Orijinalleri yüzleri aşağı gelecek şekilde buraya yerleştirin.

4. Ön sol kapak

   Kağıt sıkışmalarını gidermek veya AC güç düğmesini açmak/kapatmak için açın.

5. Kontrol paneli

   Bkz. Makinenin Kontrol Paneli Adları ve İşlevleri Rehberi.

6. Ön üst sağ kapak

   Toner kartuşlarını değiştirmek için açın.

7. Ön sağ kapak

   Kağıt sıkışmalarını gidermek için açın.

8. Kağıt kasetleri (Kaset 1-2)

   Kağıdı buraya yükleyin. Kaset 1, sağ taraftaki kağıtlar bittiğinde sol taraftaki kağıtların sağa kaydığı ikili (tandem) bir kasettir.

   Kağıt beslemesi yapılırken tepsinin sol ön tarafında bir gösterge yanar.

9. Ön alt sol kapak

   Atık toner şişesini değiştirmek üzere açın.

10. AC güç anahtarı

    Makinenin gücünü tamamen kapatmak için basın. Normal kullanımda AC güç düğmesi açık tutulmalıdır. Düğme sol ön kapağın içindedir. Ayrıntılar için, bkz. Yapılması Gerekenler ve Yapılmaması Gerekenler.

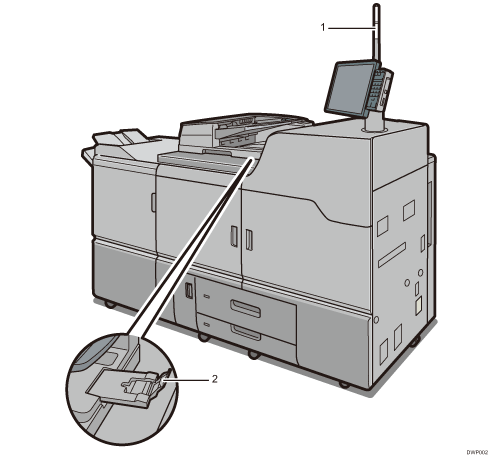

Ön ve sağ görünüm

1. Dikkat lambası

   Bkz. Dikkat Işığı İşlev Rehberi.

2. ADF genişleticisi

   Daha büyük kağıtları desteklemek için bu kağıt desteğini çekin.

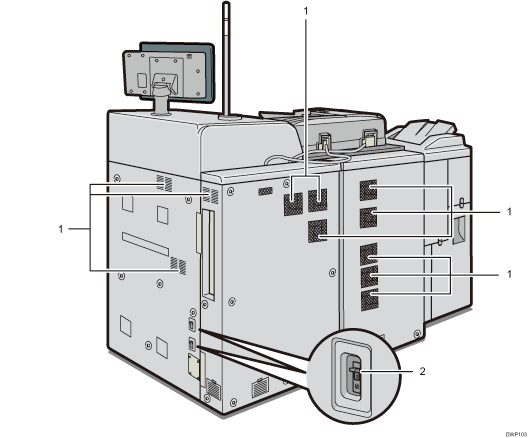

Arka ve sağ görünüm

1. Havalandırma delikleri

   Aşırı ısınmayı önleyin.

2. Toprak kaçak kesicisi

   Kullanıcıları elektrik şokuna karşına korur. Toprak kaçağı kesicisiyle ilgili ayrıntılar için bkz. Topraklama Kırıcılarının Kontrol Edilmesi.
