Удаление замятой бумаги в случае отсутствия инструкций на панели управления

Если замятие бумаги произошло в нескольких местах, процедура удаления замятых листов не будет отображаться на панели управления. Откройте переднюю крышку в месте, обозначенном буквой (показанной на панели управления), и выполните действия, указанные на наклейке или на листе с внутренней стороны передней крышки, или описанные ниже действия. Если после открытия передней крышки загорается индикатор, откройте направляющую пластину в указанном месте и удалите замятую бумагу.

В случае отображения буквы L

Иллюстрация рабочей процедуры

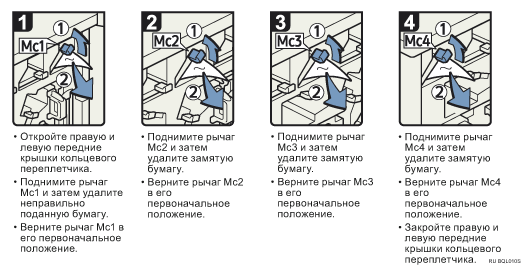

В случае отображения Mc1 - Mc4

Иллюстрация рабочей процедуры

В случае отображения Mc5 или Mc6

Иллюстрация рабочей процедуры

В случае отображения Mc7 или Mc8

Иллюстрация рабочей процедуры

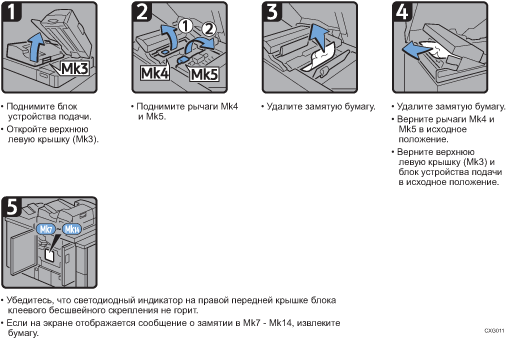

В случае отображения Mk1 или Mk2

Иллюстрация рабочей процедуры

В случае отображения Mk3 – Mk5

Иллюстрация рабочей процедуры

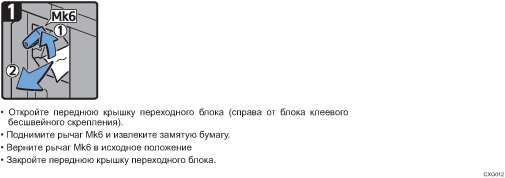

В случае отображения Mk6

Иллюстрация рабочей процедуры

В случае отображения Mk7 или Mk8

Иллюстрация рабочей процедуры

В случае отображения Mk9 - Mk11

Иллюстрация рабочей процедуры

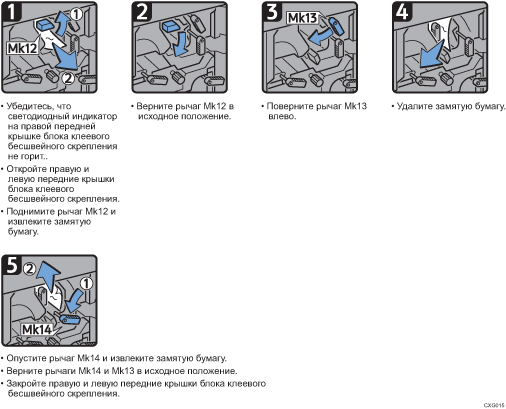

В случае отображения Mk12 - Mk14

Иллюстрация рабочей процедуры

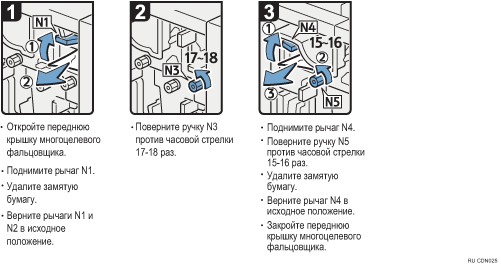

В случае отображения N1 - N5

Иллюстрация рабочей процедуры

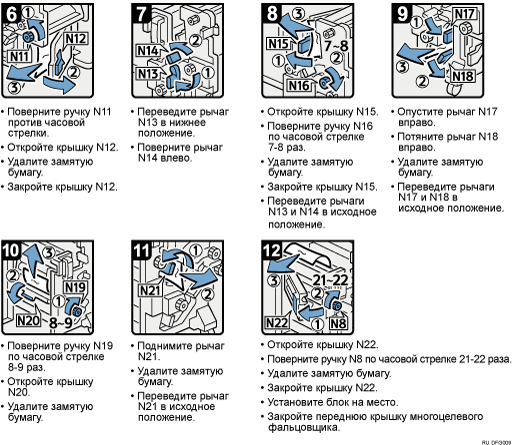

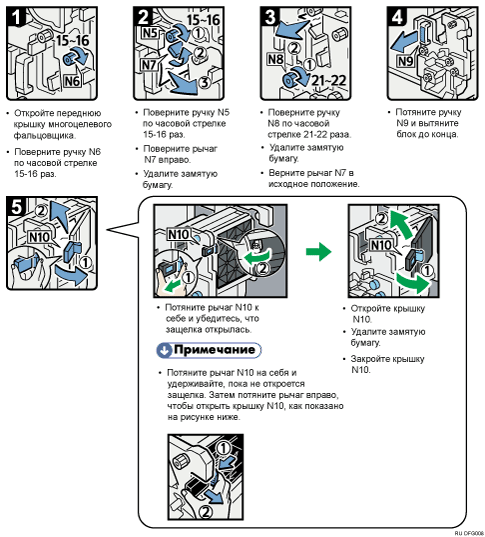

В случае отображения N6 - N22

Иллюстрация рабочей процедуры

Иллюстрация рабочей процедуры

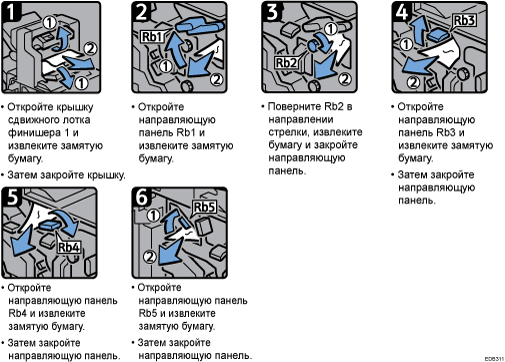

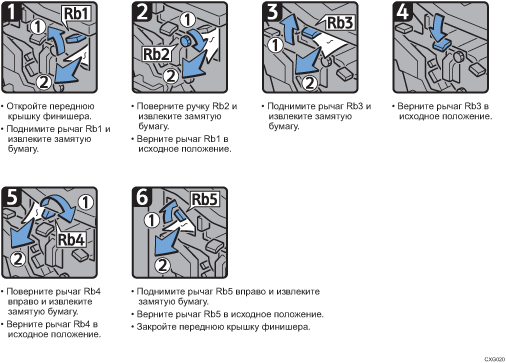

В случае отображения Rb1 – Rb5 (если установлен финишер Finisher SR5050 или Booklet Finisher SR5060)

Иллюстрация рабочей процедуры

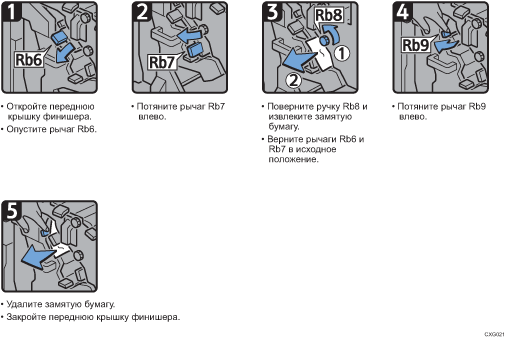

В случае отображения Rb6 – Rb9 (если установлен финишер Finisher SR5050 или Booklet Finisher SR5060)

Иллюстрация рабочей процедуры

В случае отображения Rb10 - Rb17 (при установленном Booklet Finisher SR5060)

Иллюстрация рабочей процедуры

В случае отображения Rb12 – Rb13 (если установлен финишер Finisher SR5050 или Booklet Finisher SR5060)

Иллюстрация рабочей процедуры

В случае отображения Rb1 – Rb5 (если установлен финишер Finisher SR5110 или Booklet Finisher SR5120)

Иллюстрация рабочей процедуры

В случае отображения Rb6 – Rb9 (если установлен финишер Finisher SR5110 или Booklet Finisher SR5120)

Иллюстрация рабочей процедуры

В случае отображения Rb10 – Rb17 (если установлен финишер Finisher SR5120)

Иллюстрация рабочей процедуры

В случае отображения Rb12 – Rb13 (если установлен финишер Finisher SR5110 или Booklet Finisher SR5120)

Иллюстрация рабочей процедуры

В случае отображения Rt1 или Rt2

Иллюстрация рабочей процедуры
