Az alkatrészek neveinek és funkcióinak ismertetése

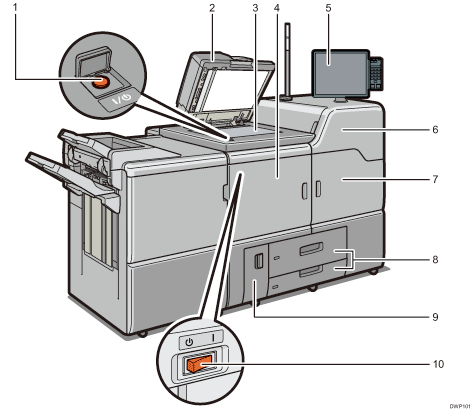

Elölnézet és bal oldali nézet

1. Főkapcsoló

   A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha ki van kapcsolva, nyissa le a főkapcsoló fedelét, és kapcsolja be a készüléket.

2. ADF (automatikus eredeti dokumentumadagoló)

   Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.

   Ha egy köteg eredetit helyez az automatikus dokumentum lapadagolóba(ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.

3. Üveglap

   Ide helyezze az eredetiket a másolandó oldallal lefelé.

4. Bal első fedél

   Nyissa ki az elakadt papír kivételéhez vagy a főkapcsoló be-/kikapcsolásához.

5. Kezelőpanel

   Lásd: Útmutató a készülék kezelőpanelének neveihez és funkcióihoz.

6. Első jobb felső fedél

   Nyissa fel a festékpatronok cseréjéhez.

7. Jobb első fedél

   Nyissa ki a papírelakadás megszüntetéséhez.

8. Papíradagolók (1. és 2. adagoló)

   Ide helyezze be a papírt. Az 1. adagoló egy tandem tálca, amelyben a bal oldalon lévő papír automatikusan a jobb oldalra továbbítódik, ha ott elfogyott a papír.

   A papír betöltésekor egy jelzőfény világít az adagoló elülső bal oldalán.

9. Első bal alsó fedél

   Nyissa ki a kiürült festéktartály cseréjéhez.

10. Hálózati kapcsoló

    Ennek segítségével áramtalaníthatja a készüléket. A hálózati főkapcsolónak bekapcsolva kell lennie a normál működés során. A kapcsoló a bal első fedél alatt van. A részleteket lásd: Mit tegyen és mit ne tegyen.

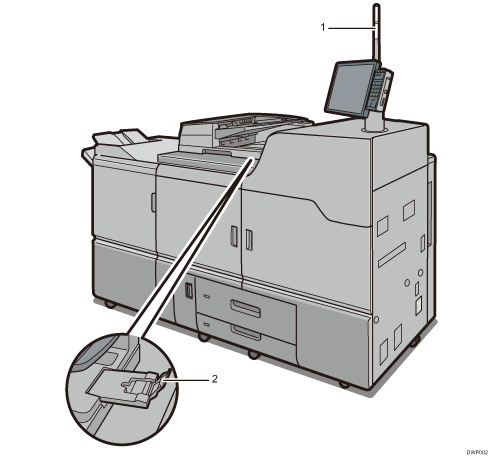

Elölnézet és jobb oldali nézet

1. Figyelmeztető lámpa

   Lásd: A figyelmeztető lámpa funkcióinak ismertetése.

2. Automatikus dokumentumadagoló hosszabbító karja

   Nagy méretű papír rögzítéséhez húzza ki a hosszabbító kart.

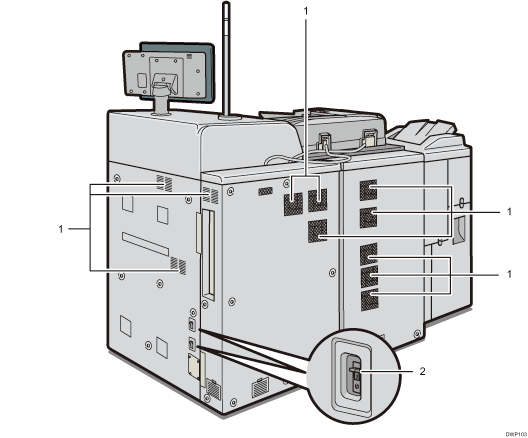

Hátulnézet és jobboldali nézet

1. Ventilátorok

   Megakadályozza, hogy a készülék túlmelegedjen.

2. Érintésvédelmi kapcsoló

   Az áramütéstől védi a felhasználót. Az érintésvédelmi kapcsoló ellenőrzéséről a részletes tájékoztatást lásd: Az érintésvédelmi kapcsolók ellenőrzése.
