Průvodce názvy a funkcemi součástí

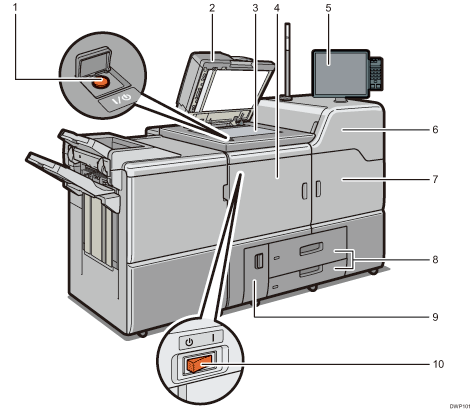

Pohled zepředu a zleva

1. Hlavní spínač napájení

   Chcete-li toto zařízení používat, musíte zapnout hlavní spínač. Pokud je zařízení vypnuto, otevřete krytku hlavního spínače a zapněte ho.

2. ADF

   Pokud pokládáte originál(y) na expoziční sklo, sklopte podavač dolů.

   Pro skenování více originálů najednou je vložte do ADF lícem nahoru. Budou podávány jeden po druhém.

3. Expoziční sklo

   Originály pokládejte kopírovanou stranou dolů.

4. Přední levý kryt

   Otevřete, pokud potřebujete odstranit uvíznutý papír nebo zapnout či vypnout hlavní spínač napájení.

5. Ovládací panel

   Viz Průvodce názvy a funkcemi ovládacího panelu zařízení.

6. Přední pravý horní kryt

   Otevřete jej, jestliže chcete vyměnit tonerovou kazetu.

7. Přední pravý kryt

   Tento kryt otevřete, pokud potřebujete odstranit uvízlý papír.

8. Zásobníky papíru (zásobníky 1-2)

   Sem vkládejte papír. Zásobník 1 je tandemový zásobník, ve kterém se papír z levé strany automaticky přesouvá doprava v okamžiku, kdy dojde papír.

   Při podávání papíru svítí kontrolka na přední levé straně zásobníku.

9. Přední levý spodní kryt

   Tento kryt otevřete, pokud potřebujete vyměnit odpadní nádobu toneru.

10. Spínač napájení

    Stiskem zcela vypnete zařízení. Za běžného provozu musí být hlavní spínač trvale zapnut. Spínač je pod levým předním krytem. Podrobnosti viz Co dělat a čemu se vyhnout.

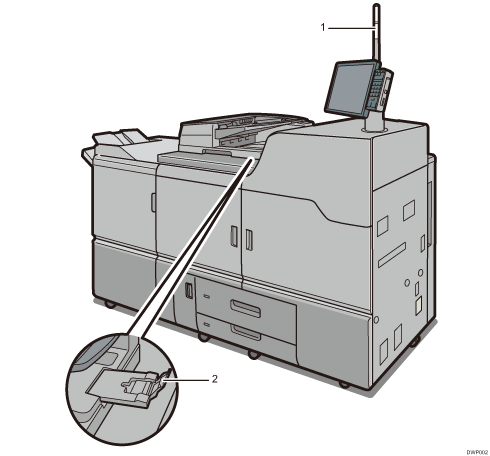

Pohled zepředu a zprava

1. Výstražný indikátor

   Viz Průvodce funkcemi výstražného indikátoru.

2. Nástavec vstupní přihrádky ADF

   Vytáhněte tento nástavec pro podporu větších papírů.

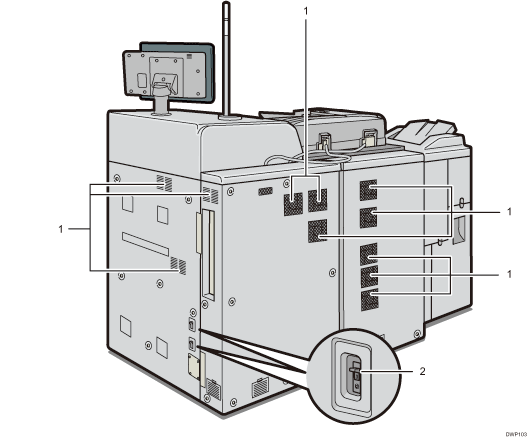

Pohled zezadu zprava

1. Ventilační otvory

   Brání přehřátí.

2. Ochranný jistič

   Chrání uživatele před úrazem elektrickým proudem. Podrobnosti ohledně kontroly ochranného jističe viz Kontrola ochranných jističů uzemnění.
