Funktioner hos maskinens externa tillval

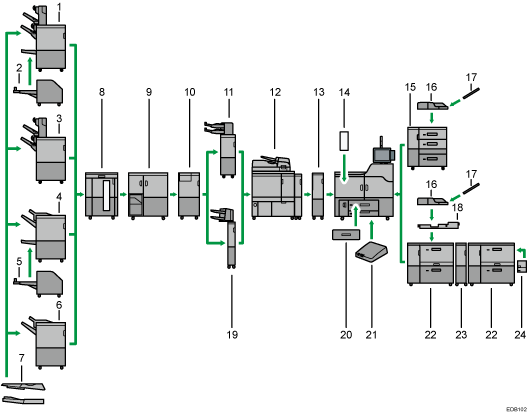

Bild på externa tillval (numrerade detaljer)

  1. Booklet Finisher SR5120

    Sorterar, staplar och häftar ark. Funktionen för sadelhäftning kan häfta flera papper i mitten och vika dem till häften. Har följande utmatningsfack:

    • Efterbehandlarens växelfack 1

    • Efterbehandlarens växelfack 2

    • Häftesefterbehandlarens utmatningsfack

    Utskrifterna kan hålslås om tillvalet hålslagsenhet har installerats på efterbehandlaren.

    Beroende på när maskinen köptes kanske detta alternativ inte är tillgängligt. Kontakta din servicerepresentant för mer information.

  2. Trimmer unit TR5050

    Trimmar framkanten på inlagan efter att den har sadelhäftats.

    Booklet Finisher SR5120 krävs för att ansluta detta.

    Beroende på när maskinen köptes kanske detta alternativ inte är tillgängligt. Kontakta din servicerepresentant för mer information.

  3. Finisher SR5110

    Sorterar, staplar och häftar ark. Har följande utmatningsfack:

    • Efterbehandlarens växelfack 1

    • Efterbehandlarens växelfack 2

    Utskrifterna kan hålslås om tillvalet hålslagsenhet har installerats på efterbehandlaren.

    Beroende på när maskinen köptes kanske detta alternativ inte är tillgängligt. Kontakta din servicerepresentant för mer information.

  4. Booklet Finisher SR5060

    Sorterar, staplar och häftar ark. Funktionen för sadelhäftning kan häfta flera papper i mitten och vika dem till häften. Har följande utmatningsfack:

    • Efterbehandlarens övre utmatningsfack

    • Efterbehandlarens växelfack

    • Häftesefterbehandlarens utmatningsfack

    Utskrifterna kan hålslås om tillvalet hålslagsenhet har installerats på efterbehandlaren.

  5. Trimmer unit TR5040

    Trimmar framkanten på inlagan efter att den har sadelhäftats.

    Booklet Finisher SR5060 krävs för att ansluta detta.

  6. Finisher SR5050

    Sorterar, staplar och häftar ark. Har följande utmatningsfack:

    • Efterbehandlarens övre utmatningsfack

    • Efterbehandlarens växelfack

    Utskrifterna kan hålslås om tillvalet hålslagsenhet har installerats på efterbehandlaren.

  7. Utmatningsfack för bannerark för SR5000-serien

    Låter dig mata ut papper som har en horisontell längd på 487,8 mm (19,21 tum) eller längre på Finisher SR5050/SR5110 eller Booklet Finisher SR5060/SR5120.

  8. Stapelvagn med hög kapacitet

    Har följande utmatningsfack:

    • Stapelenhetens övre utmatningsfack

    • Stapelvagn

    Stapelenhetens övre utmatningsfack rymmer upp till 250 pappersark och stapelvagnen rymmer upp till 5 000 pappersark. Du kan ansluta upp till två stapelenheter.

  9. Ringbindare

    Ringbinder pappersark.

  10. Vikningsenhet

    Använder följande vikningar: Parallellfals 4-sidig folder, Parallellfals 6-sidig folder/dragspel, Parallellfals 6-sidig folder/flik in, Dubbel parallellfals 8-sidig folder, Altarfals och Z-vikning.

  11. Interposer CI5040

    Lägger in framsida eller mellanark i utskrivna papper. Genom att ansluta identifieringssatsen för dubbelmatning för mellanlägget är maskinen konfigurerad att identifiera dubbla matningar från mellanlägget.

    Du kan ansluta Finisher SR5110 eller Booklet Finisher SR5120 med detta.

    Beroende på när maskinen köptes kanske detta alternativ inte är tillgängligt. Kontakta din servicerepresentant för mer information.

  12. Limbindare

    Lägger ett limlager längs ryggen på ihopsamlade ark för att binda dem till ett häfte (bok).

  13. Avkylningsenhet

    Kyler ned utskrivet papper.

  14. Decurler

    Slätar ut böjt papper för att förhindra papperstrassel.

  15. Brett stormagasin med tre kassetter

    Rymmer upp till 4 400 ark. Du kan använda pappersformat upp till SRA3 eller 13 × 191/5.

  16. Sidoinmatningsfack (kassett A)

    Rymmer 500 ark.

  17. Bannerarkmagasin för sidoinmatningsfack (kassett A)

    Gör att du kan använda stora pappersformat i sidoinmatningsfacket (kassett A).

  18. Monteringskit för sidoinmatningsfack

    Ansluter sidoinmatningsfacket (kassett A) till ett stormagasin med två kassetter.

  19. Interposer CI5030

    Lägger in framsida eller mellanark i utskrivna papper.

    Du kan ansluta Finisher SR5050 eller Booklet Finisher SR5060 med detta.

  20. Kassett för A3/11 × 17

    Du kan fylla på A3, 11 x 17 eller större pappersformat i kassett 1 med hjälp av denna enhet. Om du installerar kassettenheten A3/11 x 17 i din maskin kan du inte använda den som tandemkassett.

    En indikator på kassettens främre vänstra sida tänds när papper matas.

  21. Gränssnittsbox

    Låter dig ansluta utökade tillval till maskinen.

  22. Brett stormagasin med två kassetter

    Rymmer upp till 4 800 ark. Du kan använda pappersformat upp till SRA3 eller 13 × 191/5. Du kan ansluta upp till tre breda stormagasin med två kassetter

  23. Transportenhet för brett stormagasin med två kassetter

    Ansluter ett brett stormagasin med två kassetter till ytterligare ett brett stormagasin med två kassetter.

  24. Bannerarkmagasin för brett stormagasin med två kassetter

    Gör att du kan använda stora pappersformat i ett brett stormagasin med två kassetter.

Obs

  • Det går inte att installera flera efterbehandlare samtidigt.

  • Du kan inte installera ett brett stormagasin med tre kassetter samtidigt som ett med två kassetter.

  • Om du har anslutit två stapelenheter med hög kapacitet så kan du inte installera vikningsenheten, ringbindaren eller limbindaren.

  • Du kan endast installera vikningsenheten om antingen Finisher SR5050/SR5110 eller Booklet Finisher SR5060/SR5120 är installerad.

  • Du kan endast installera ringbindaren eller limbindaren om ett av följande tillval är installerad: Finisher SR5050/SR5110, Booklet Finisher SR5060/SR5120 eller stapelenheten med hög kapacitet.

  • Du kan endast installera stapelenheten med hög kapacitet om decurlern är installerad.

  • Du kan inte installera ringbindaren och limbindaren samtidigt.

  • Booklet Finisher SR5120, Finisher SR5110, Interposer CI5040, and Trimmer unit TR5050 kan inte användas med TotalFlow-skrivarservern.

  • Sidoinmatningsfacket (kassett A) kan endast anslutas om antingen det breda stormagasinet med tre kassetter eller det breda stormagasinet med två kassetter är installerat. Du kan dock bara ansluta sidoinmatningsfacket (kassett A) till det breda stormagasinet med två kassetter om monteringskitet för sidoinmatningsfacket är installerat.

  • Papperet matas ut med utskriftssidan uppåt vid utskrift på bannerpapper i skrivarfunktionen med bannerarkmagasinet för sidoinmatningsfacket (kassett A) eller bannerarkmagasinet för brett stormagasin med 2 kassetter anslutet. Inställningen som anges genom att avmarkera [Utmatning med text upp] eller den utmatningsriktning som anges i färgkontrollen ignoreras.

  • När du använder flera kopplade stormagasin med två kassetter kan sidoinmatningsfacket (kassett A) endast anslutas till det stormagasin med två kassetter närmast maskinen.

  • Bannerarkfacket i stormagasinetmed två kassetter kan anslutas till följande kassetter:

    • När du använder ett enkelt stormagasin med två kassetter: Kassett 3

    • När du använder ett enkelt stormagasin med två kassetter: Kassetter 5

    • När du använder tre kopplade stormagasin med två kassetter: kassett 7
