Guide till komponenternas namn och funktioner

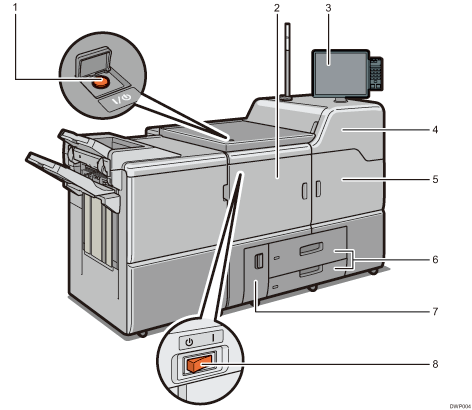

Vy framifrån och från vänster

1. Huvudströmbrytare

   Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd, öppna luckan till huvudströmmen och slå på huvudströmbrytaren.

2. Vänster frontlucka

   Öppna för att ta bort pappertrassel eller för att slå på/av strömbrytaren.

3. Kontrollpanel

   Se Guide till namn och funktioner på maskinens kontrollpanel..

4. Övre, höger frontlucka

   Öppna för att byta tonerpatroner.

5. Höger frontlucka

   Öppna för att ta bort papperstrassel.

6. Papperskassetter (kassett 1–2)

   Fyll på papper här. Kassett 1 är en tandemkassett där papper på vänstra sidan automatiskt flyttas till höger när papperet tagit slut.

   En indikator på kassettens främre vänstra sida tänds när papper matas.

7. Nedre vänster frontlucka

   Öppna för att byta toneruppsamlare.

8. Huvudströmbrytare

   Tryck för att helt stänga av strömmen till maskinen. Strömbrytaren måste vara på vid normal användning. Strömbrytaren sitter innanför den främre vänstra luckan. För mer information, se Vad du bör göra och inte göra.

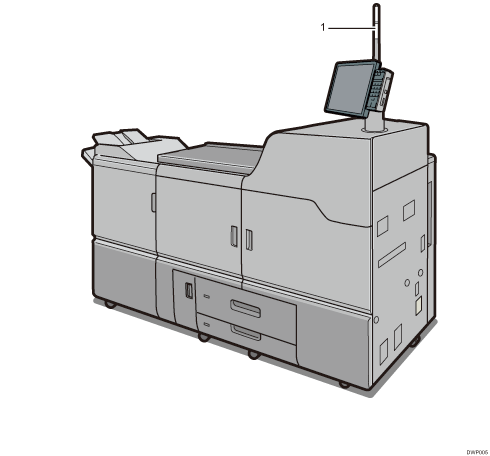

Vy framifrån och från höger

1. Varningslampa

   Se Guide till varningslampans funktioner.

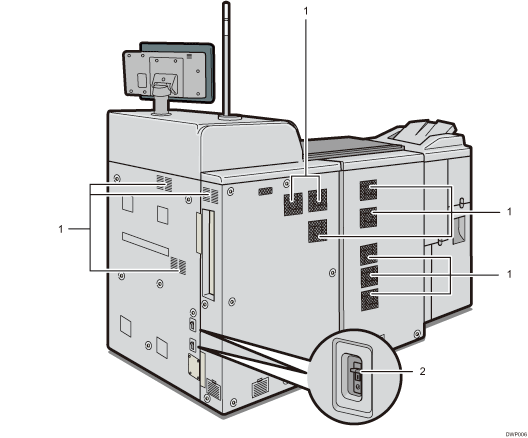

Vy bakifrån och från höger

1. Ventiler

   Förhindrar överhettning.

2. Jordfelsbrytare

   Skyddar användarna från elektriska stötar. För mer information om kontroll av jordfelsbrytare, se Kontrollera jordfelsbrytarna.
