Guia dos Nomes e Funções dos Componentes

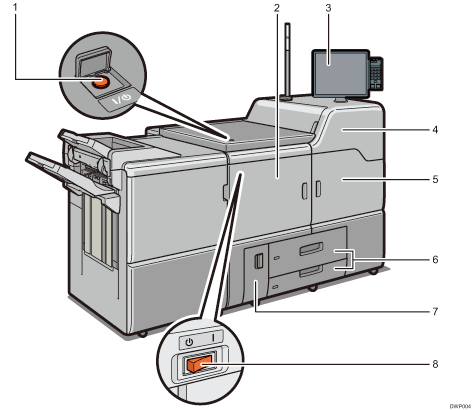

Vista frontal e esquerda

1. Botão de alimentação principal

   O interruptor de corrente principal tem de estar ligado para poder operar o equipamento. Se estiver desligado, abra a tampa do interruptor de corrente principal e ligue o interruptor.

2. Tampa frontal esquerda

   Abra para remover encravamentos de papel ou ligar/desligar o interruptor de corrente.

3. Painel de controlo

   Consulte Guia dos Nomes e Funções do Painel de Controlo do Equipamento.

4. Tampa frontal superior direita

   Abra esta tampa para substituir os cartuchos de toner.

5. Tampa frontal direita

   Abra para remover encravamentos de papel.

6. Bandejas de papel (Bandejas 1-2)

   Coloque papel aqui. A Bandeja 1 é uma bandeja dupla em que o papel do lado esquerdo se desloca automaticamente para o lado direito quando o papel deste lado acaba.

   Acende-se um indicador no lado frontal esquerdo da bandeja quando o papel está a ser alimentado.

7. Tampa frontal inferior esquerda

   Abra esta tampa para substituir a embalagem de desperdícios de toner.

8. Interruptor de energia CA

   Prima para desligar completamente o equipamento. O interruptor de corrente deve permanecer ligado durante a utilização normal. O interruptor encontra-se no interior da tampa frontal esquerda. Para detalhes, consulte O que fazer e não fazer.

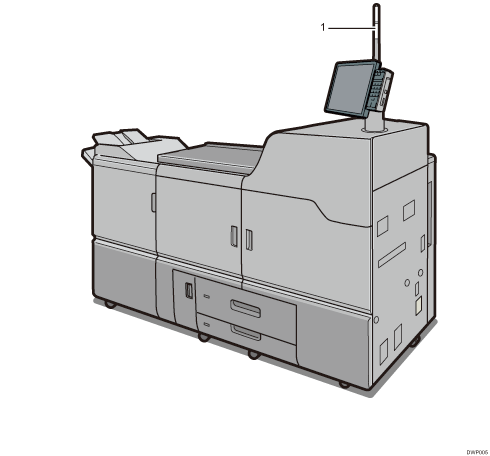

Vista frontal e direita

1. Sinalizador luminoso

   Consulte Guia das funções do sinalizador luminoso.

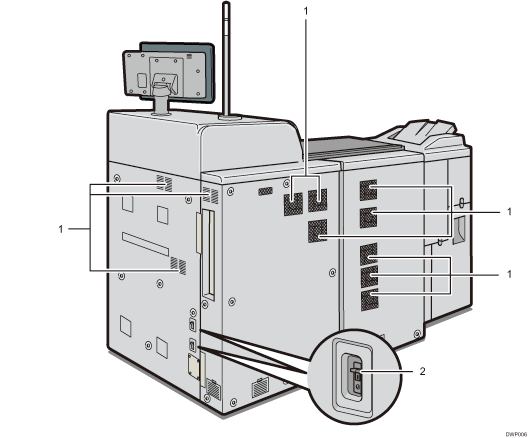

Vista traseira e direita

1. Aberturas de ventilação

   Previnem o sobreaquecimento.

2. Disjuntor diferencial

   Protege os utilizadores do choque elétrico. Para mais informações sobre como verificar o disjuntor diferencial, consulte Verificar os Disjuntores Diferenciais.
