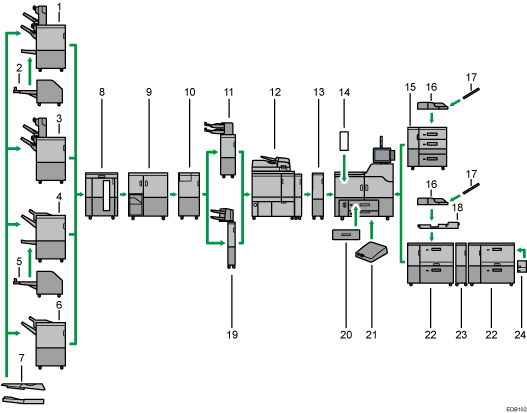

Booklet Finisher SR5120
Sortuje, układa w stos i zszywa arkusze papieru. Funkcja broszurowania pozwala na zszywanie wielu arkuszy pośrodku i składanie ich w formie broszur. Składa się z następujących tac wyjściowych:
Taca przesuwna finiszera 1
Taca przesuwna finiszera 2
Taca finiszera broszurującego
Wydruki można dziurkować, jeśli w finiszerze zainstalowano opcjonalny modul dziurkowania.
W zależności od tego, kiedy maszyna została zakupiona, ta opcja może nie być dostępna. Aby uzyskać szczegóły, należy skontaktować się z przedstawicielem serwisu.
Zespół przycinania TR5050
Obcina przednią krawędź bloku książki po jego zszyciu.
Booklet Finisher SR5120 jest wymagany do dołączenia.
W zależności od tego, kiedy maszyna została zakupiona, ta opcja może nie być dostępna. Aby uzyskać szczegóły, należy skontaktować się z przedstawicielem serwisu.
Finisher SR5110
Sortuje, układa w stos i zszywa arkusze papieru. Składa się z następujących tac wyjściowych:
Taca przesuwna finiszera 1
Taca przesuwna finiszera 2
Wydruki można dziurkować, jeśli w finiszerze zainstalowano opcjonalny modul dziurkowania.
W zależności od tego, kiedy maszyna została zakupiona, ta opcja może nie być dostępna. Aby uzyskać szczegóły, należy skontaktować się z przedstawicielem serwisu.
Booklet Finisher SR5060
Sortuje, układa w stos i zszywa arkusze papieru. Funkcja broszurowania pozwala na zszywanie wielu arkuszy pośrodku i składanie ich w formie broszur. Składa się z następujących tac wyjściowych:
Górna taca finiszera
Taca przesuwna finiszera
Taca finiszera broszurującego
Wydruki można dziurkować, jeśli w finiszerze zainstalowano opcjonalny modul dziurkowania.
Zespół przycinania TR5040
Obcina przednią krawędź bloku książki po jego zszyciu.
Booklet Finisher SR5060 jest wymagany do dołączenia.
Finisher SR5050
Sortuje, układa w stos i zszywa arkusze papieru. Składa się z następujących tac wyjściowych:
Górna taca finiszera
Taca przesuwna finiszera
Wydruki można dziurkować, jeśli w finiszerze zainstalowano opcjonalny modul dziurkowania.
Taca wyjściowa na papier banerowy serii SR5000
Umożliwia stosowanie papieru o długości w poziomie równej 487,8 mm (19,21 cala) lub większej w modułach Finisher SR5050/SR5110 lub Booklet Finisher SR5060/SR5120.
Odbiornik dużej pojemności
Składa się z następujących tac wyjściowych:
Górna taca odbiornika papieru
Taca odbiornika papieru
Górna taca odbiornika papieru może pomieścić 250 arkuszy papieru, a taca odbiornika papieru - 5 000 arkuszy papieru. Możliwe jest zainstalowanie dwóch układarek o dużej pojemności.
Zespół oprawiania w spirale
Do łączenia arkuszy z wykorzystaniem spiral do oprawiania.
Zespół wielofunkcyjnego składania
Obsługuje następujące składania: Składanie na pół, Składanie na trzy-zew., Składanie na trzy-wew., Podwójne składanie równoleg., Składanie okiennkowe oraz Składanie w Z..
Podajnik wrzutek CI5040
Wstawia okładki lub przekładki do arkuszy wydruków. Dzięki dołączeniu do podajnika wrzutek zestawu do wykrywania podwójnego podania, maszyna zostaje skonfigurowana do wykrywania podwójnie pobranych kartek z podajnika wrzutek.
Wraz z tym modułem można dołączyć moduł Finisher SR5110 lub Booklet Finisher SR5120.
W zależności od tego, kiedy maszyna została zakupiona, ta opcja może nie być dostępna. Aby uzyskać szczegóły, należy skontaktować się z przedstawicielem serwisu.
Zespół oprawiania
Stosowany do nakładania kleju na grzbiet stron w celu sklejenia w broszurę.
Bufor przepustowy
Schładza zadrukowany papier.
Zespół prostowania papieru
Prostuje zwijające się arkusze w celu uniknięcia zacięcia papieru.
Potrójna szeroka kaseta LCT
Mieści do 4 400 arkuszy papieru. Można ładować papier o wymiarach do SRA3 lub 13 × 191/5.
Wieloarkuszowa taca ręczna (taca A)
Mieści do 500 arkuszy papieru.
Taca papieru banerowego wieloarkuszowej tacy ręcznej (Taca A)
Pozwala na ładowanie papieru o dużym rozmiarze w wieloarkuszowej tacy ręcznej (Taca A).
Zestaw wieloarkuszowej tacy ręcznej
Montuje wieloarkuszową tacę ręczną (Taca A) w podwójnej szerokiej kasecie LCT.
Podajnik wrzutek CI5030
Wstawia okładki lub przekładki do arkuszy wydruków.
Wraz z tym modułem można dołączyć moduł Finisher SR5050 lub Booklet Finisher SR5060.
Zespół kaset A3/11 × 17
Zespół umożliwia ładowanie papieru o rozmiarze A3, 11 × 17 lub większym z kasety 1. Jeśli w urządzeniu zainstalowany jest zespół kasety A3/11 × 17, nie może być on używany jako kaseta podwójna.
W trakcie pobierania papieru świeci się wskaźnik, znajdujący się z przedniej lewej strony kasety.
Moduł interfejsu
Pozwala na podłączenie rozszerzonego wyposażenia dodatkowego do urządzenia.
Podwójna szeroka kaseta LCT
Mieści do 4 800 arkuszy papieru. Można ładować papier o wymiarach do SRA3 lub 13 × 191/5. Można podłączyć maksymalnie trzy podwójne szerokie kasety LCT.
Zespół łącznika podwójnej szerokiej kasety LCT
Łączy podwójną szeroką kasetę LCT z dodatkową podwójną szeroką kasetą LCT.
Taca papieru banerowego podwójnej szerokiej kasety LCT
Pozwala na ładowanie papieru o dużym rozmiarze w podwójnej szerokiej kasecie LCT.
Nie można jednocześnie instalować kilku finiszerów.
Jednoczesny montaż potrójnej i podwójnej szerokiej kasety LCT nie jest możliwy.
W przypadku podłączenia dwóch odbiorników o dużej pojemności nie można zamontować modułu wielokrotnego składania, zespołu oprawiania w spirale ani zespołu oprawiania.
Moduł wielokrotnego składania można zainstalować jedynie w przypadku, gdy jest zainstalowany moduł Finisher SR5050/SR5110 lub Booklet Finisher SR5060/SR5120.
Zespół oprawiania w spirale lub zespół oprawiania można zainstalować jedynie przypadku, gdy jest zainstalowana jedna z następujących opcji: Finisher SR5050/SR5110, Booklet Finisher SR5060/SR5120 lub odbiornik o dużej pojemności.
Odbiornik o dużej pojemności można zainstalować jedynie w przypadku, gdy jest zainstalowany zespół prostowania papieru.
Nie można jednocześnie instalować zespołu oprawiania w spirale i zespołu oprawiania.
Modułów Booklet Finisher SR5120, Finisher SR5110, Interposer CI5040 oraz Trimmer unit TR5050 nie można używać z serwerem druku TotalFlow.
Wieloarkuszową tacę ręczną (Taca A) można podłączyć jedynie w przypadku, gdy jest zainstalowana podwójna lub potrójna szeroka kaseta dużej pojemności. Wieloarkuszową tacę ręczną (Tacę A) można podłączyć do podwójnej szerokiej kasety dużej pojemności jedynie w przypadku zainstalowania zestawu montażowego wieloarkuszowej tacy ręcznej.
Papier jest wysuwany zadrukowaną stroną w górę w przypadku drukowania na papierze banerowym przy funkcji drukarki z dołączoną tacą na papier banerowy wieloarkuszowej tacy ręcznej (Tacy A) lub z tacą na papier banerowy podwójnej szerokiej kasety. Ustawienie ustawione poprzez usunięcie zaznaczenia [Eject Face-up] lub orientacji wychodzącego papieru ustawione w sterowniku koloru zostaje zignorowane.
Podczas używania kilku połączonych kaset o podwójnej szerokości, wieloarkuszowa taca ręczna (Taca A) może zostać dołączona tylko do kasety o podwójnej szerokości znajdującej się najbliżej maszyny.
Taca papieru banerowego podwójnej szerokiej kasety może zostać dołączona do następujących tac:
Podczas używania jednej kasety podwójnej szerokości: Taca 3
Podczas używania dwóch połączonych kaset podwójnej szerokości: Taca 5
Podczas używania trzech kaset podwójnej szerokości: Taca 7
