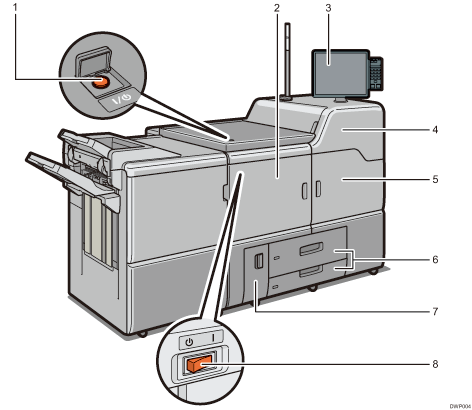

Widok z przodu i z lewej strony
Przełącznik zasilania głównego
Działanie urządzenia jest możliwe po włączeniu głównego zasilania. W przeciwnym wypadku należy otworzyć pokrywę wyłącznika głównego i włączyć zasilanie.
Lewa przednia pokrywa
Otwórz w celu usunięcia zacięcia papieru lub włącz/wyłącz zasilanie.
Panel operacyjny
Patrz Przewodnik po nazwach i funkcjach panela operacyjnego urządzenia..
Prawa górna przednia pokrywa
Otwórz, aby wymienić pojemniki z tonerem.
Prawa przednia pokrywa
Otwórz, aby usunąć zacięcie papieru.
Kasety na papier (kasety 1-2)
Tutaj załaduj papier. Kaseta 1 jest podwójną kasetą, gdzie papier po lewej stronie jest automatycznie przenoszony na prawą stronę, gdy zaczyna brakować papieru.
W trakcie pobierania papieru świeci się wskaźnik, znajdujący się z przedniej lewej strony kasety.
Lewa dolna przednia pokrywa
Otwórz, aby wymienić pojemnik na zużyty toner.
Przełącznik zasilania prądem przemiennym
Naciśnij, aby całkowicie wyłączyć urządzenie. W czasie normalnego użytkowania włącznik zasilania musi być włączony. Włącznik znajduje się po wewnętrznej stronie przedniej lewej pokrywy. Aby uzyskać szczegółowe informacje, patrz Porady i przestrogi.
Widok z przodu i z lewej strony
Lampa sygnalizacyjna

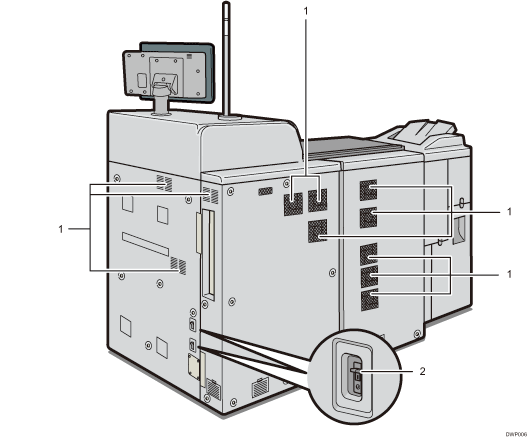

Widok z tyłu i z prawej strony
Otwory wentylacyjne
Zapobiegają przegrzaniu.
Wyłącznik różnicowoprądowy
Chroni użytkowników przed porażeniem prądem elektrycznym. Aby uzyskać szczegółowe informacje na temat zabezpieczenia przeciwprzepięciowego, patrz Sprawdzanie zabezpieczenia przeciwprzepięciowego .
W przypadku wykonywania dużej liczby zadań drukowania w warunkach wysokiej temperatury zadania te mogą zostać wstrzymane do czasu schłodzenia urządzenia przez jego wentylatory wewnętrzne umieszczone w pobliżu otworów wentylacyjnych.
Wewnętrzny wentylator umieszczony przy otworach wentylacyjnych może zostać uruchomiony w celu schłodzenia urządzenia po wykonaniu dużego zadania drukowania.
