Oversikt over funksjonene til maskinens eksterne tilleggsutstyr

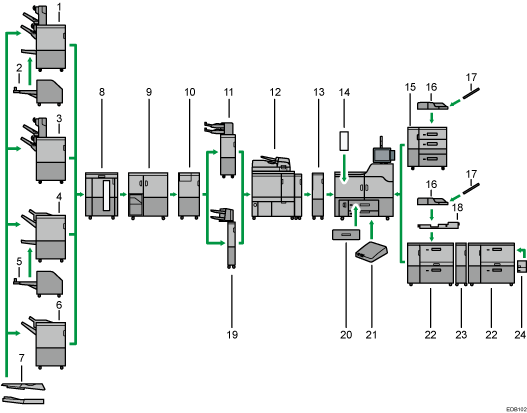

Denne illustrasjonen viser maskinens eksterne tilleggsutstyr

  1. Booklet Finisher SR5120

    Sorterer, stabler og stifter utskriftsjobber. Stifteenheten kan stifte flere kopier på midten og brette dem til hefter. Består av følgende papirmagasin:

    • Sideforskyverbrett 1

    • Sideforskyverbrett 2

    • Mottaksbrett for hefter på etterbehandleren

    Kopier kan hulles hvis hulleenheten (tillegg) er installert på etterbehandleren.

    Om dette alternativet er tilgjengelig vil være avhengig av når maskinen ble kjøpt. Kontakt servicerepresentanten hvis du vil ha mer informasjon.

  2. Trimmer unit TR5050

    Kutter ytterkanten på papirblokken etter at denne er ryggstiftet.

    Booklet Finisher SR5120 er nødvendig for å feste dette.

    Om dette alternativet er tilgjengelig vil være avhengig av når maskinen ble kjøpt. Kontakt servicerepresentanten hvis du vil ha mer informasjon.

  3. Finisher SR5110

    Sorterer, stabler og stifter utskriftsjobber. Består av følgende papirmagasin:

    • Sideforskyverbrett 1

    • Sideforskyverbrett 2

    Kopier kan hulles hvis hulleenheten (tillegg) er installert på etterbehandleren.

    Om dette alternativet er tilgjengelig vil være avhengig av når maskinen ble kjøpt. Kontakt servicerepresentanten hvis du vil ha mer informasjon.

  4. Booklet Finisher SR5060

    Sorterer, stabler og stifter utskriftsjobber. Stifteenheten kan stifte flere kopier på midten og brette dem til hefter. Består av følgende papirmagasin:

    • Øvre brett på etterbehandler

    • Sideforskyverbrett

    • Mottaksbrett for hefter på etterbehandleren

    Kopier kan hulles hvis hulleenheten (tillegg) er installert på etterbehandleren.

  5. Trimmer unit TR5040

    Kutter ytterkanten på papirblokken etter at denne er ryggstiftet.

    Booklet Finisher SR5060 er nødvendig for å feste dette.

  6. Finisher SR5050

    Sorterer, stabler og stifter utskriftsjobber. Består av følgende papirmagasin:

    • Øvre brett på etterbehandler

    • Sideforskyverbrett

    Kopier kan hulles hvis hulleenheten (tillegg) er installert på etterbehandleren.

  7. Mottaksbrett for bannerark i serien SR5000

    Lar deg skrive ut papir som har en horisontal lengde på 487,8 mm (19,21 tommer) eller lenger på Finisher SR5050/SR5110 eller Booklet Finisher SR5060/SR5120.

  8. Høykapasitetsstabler

    Består av følgende papirmagasin:

    • Øvre stablerbrett

    • Stablerbrett

    Det øvre stablerbrettet har plass til inntil 250 ark, og stablerkabinettet har plass til inntil 5 000 ark. Du kan koble til opptil to høykapasitetsstablere.

  9. Ringinnbinder

    Binder inn ark med en ringspiral.

  10. Multifalseenhet

    Bruker følgende bretting: Halvbrett, Brett utbrett, Brett innbrett, Dobbel parallellbrett, Portbrett og Z-fals.

  11. Omslagsmater CI5040

    Setter inn omslags- eller mellomleggsark i utskrevet papir. Ved å feste på deteksjonssettet for dobbel mating til omslagsmateren, vil maskinen være konfigurert til å oppdage dobbel mating fra omslagsmateren.

    Du kan feste Finisher SR5110 eller Booklet Finisher SR5120 sammen med det.

    Om dette alternativet er tilgjengelig vil være avhengig av når maskinen ble kjøpt. Kontakt servicerepresentanten hvis du vil ha mer informasjon.

  12. Liminnbinder

    Legger lim langs ryggen til samlede sider for å binde dem inn i et hefte.

  13. Mellomtransportenhet

    Avkjøler utskrevet papir.

  14. Antikrøllenhet

    Flater ut krøller på arkene for å hindre papirstopp.

  15. Tredelt bredt høyvolumsmagasin

    Tar opptil 4 400 ark. Du kan legge i papirstørrelser opptil SRA3 eller 13 × 191/5.

  16. Multiarkmater (magasin A)

    Tar opptil 500 ark.

  17. Bannerarkmagasin til multiarkmater (magasin A)

    Gjør at du kan legge i store papirformat i multiarkmateren (magasin A).

  18. Festesett for multiarkmater

    Fester multiarkmateren (magasin A) til bredt LCT m/2 magasiner.

  19. Omslagsmater CI5030

    Setter inn omslags- eller mellomleggsark i utskrevet papir.

    Du kan feste Finisher SR5050 eller Booklet Finisher SR5060 sammen med det.

  20. A3/11 × 17-magasinenhet

    Du kan legge i A3, 11 × 17 eller større papirformater i magasin 1 når du bruker denne enheten. Hvis du installerer A3/11 × 17-magasinet på skriveren din, kan du ikke bruke det som et tandemmagasin.

    En indikator til venstre på forsiden av magasinet lyser når papir mates.

  21. Grensesnittboks

    Lar deg koble tilleggsutstyr til maskinen.

  22. Todelt bredt høyvolumsmagasin

    Tar opptil 4 800 ark. Du kan legge i papirstørrelser opptil SRA3 eller 13 × 191/5. Du kan koble til opptil brede LCT m/2 magasiner.

  23. Broenhet til bredt LCT m/2 magasiner

    Forbinder et bredt LCT m/2 magasiner til et ekstra todelt LCT m/2 magasiner.

  24. Bannerarkmagasin til bredt LCT m/2 magasiner.

    Gjør at du kan legge i store papirformat i bredt LCT m/2 magasiner.

Merk

  • Du kan ikke installere flere etterbehandlere samtidig.

  • Du kan ikke installere et bredt LCT m/3 magasiner og et bredt LCT/m 2 magasiner samtidig.

  • Hvis du har koblet til to høykapasitetsstablere, kan du ikke installere multifalseenheten, ringinnbinderen eller liminnbinderen.

  • Du kan kun installere multifalseenheten hvis enten Finisher SR5050/SR5110 eller Booklet Finisher SR5060/SR5120 er installert.

  • Du kan kun installere ringinnbinderen eller liminnbinderen hvis du har installert et av følgende tilleggsutstyr: Finisher SR5050/SR5110, Booklet Finisher SR5060/SR5120 eller høykapasitetsstableren.

  • Du kan kun installere høykapasitetsstableren hvis antikrøllenheten er installert.

  • Du kan ikke installere ringinnbinderen og liminnbinderen samtidig.

  • Booklet Finisher SR5120, Finisher SR5110, Interposer CI5040 og Trimmer unit TR5050 kan ikke brukes med TotalFlow-utskriftsserveren.

  • Multiarkmateren (Magasin A) kan kun monteres om et bredt LCT m/3 magasiner eller bredt LCT m/2 magasiner er installert. Du kan imidlertid montere multiarkmateren (Magasin A) til bredt LCT m/2 magasiner kun hvis festesettet for multiarkmateren er installert.

  • Papiret støtes ut med utskriftssiden opp når det skrives ut på bannerark i utskriftsfunksjonen med bannearkmagasinet til multiarkmateren (Magasin A) eller bannearkmagasinet til bredt LCT m/2 magasiner. Innstillingen spesifisert vil bli fjernet dersom [Utskriftssiden opp]-avmerkingsboksen ikke er merket eller utskriftsretningen som er spesifisert i fargekontrolleren ignoreres.

  • Når du bruker flere koblede brede LCT-er m/2 magasiner, kan multiarkmateren (Magasin A) kun monteres til det brede LCT-et m/2 magasiner som befinner seg nærmest maskinen.

  • Bannearkmagasinet til det brede LCT-et m/2 magasiner kan monteres på følgende magasiner:

    • Når du bruker ett enkelt bredt LCT m/2 magasiner: Magasin 3

    • Når du bruker 2 koblede LCT-er m/2 magasiner: Magasin 5

    • Når du bruker 3 koblede LCT-er m/2 magasiner: Magasin 7
