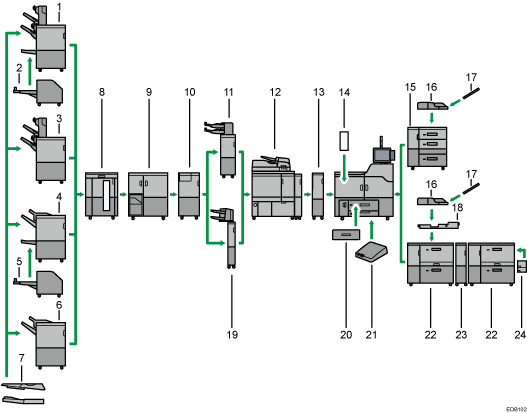

Booklet Finisher SR5120
Trie, empile et agrafe plusieurs feuilles de papier. La fonction Piqûre à cheval permet d'agrafer les nombreuses feuilles de papier au centre et de les plier au format livret. Se compose des magasins papier suivants :
Réceptacle de tri décalé du finisseur 1
Réceptacle de tri décalé du finisseur 2
Réceptacle livret du finisseur
Les impressions peuvent être perforées si l'unité de perforation en option est installée sur le finisseur.
En fonction de la date à laquelle la machine a été achetée, il se peut que cette option ne soit pas disponible. Pour plus d'informations, contactez votre service de maintenance.
Trimmer unit TR5050
Coupe la tranche avant du livre lorsque celui-ci est piqué à cheval.
Booklet Finisher SR5120 est requis afin de l'attacher.
En fonction de la date à laquelle la machine a été achetée, il se peut que cette option ne soit pas disponible. Pour plus d'informations, contactez votre service de maintenance.
Finisher SR5110
Trie, empile et agrafe plusieurs feuilles de papier. Se compose des magasins papier suivants :
Réceptacle de tri décalé du finisseur 1
Réceptacle de tri décalé du finisseur 2
Les impressions peuvent être perforées si l'unité de perforation en option est installée sur le finisseur.
En fonction de la date à laquelle la machine a été achetée, il se peut que cette option ne soit pas disponible. Pour plus d'informations, contactez votre service de maintenance.
Booklet Finisher SR5060
Trie, empile et agrafe plusieurs feuilles de papier. La fonction Piqûre à cheval permet d'agrafer les nombreuses feuilles de papier au centre et de les plier au format livret. Se compose des magasins papier suivants :
Réceptacle supérieur du finisseur
Réceptacle de tri décalé du finisseur
Réceptacle livret du finisseur
Les impressions peuvent être perforées si l'unité de perforation en option est installée sur le finisseur.
Trimmer unit TR5040
Coupe la tranche avant du livre lorsque celui-ci est piqué à cheval.
Booklet Finisher SR5060 est requis pour l'attacher.
Finisher SR5050
Trie, empile et agrafe plusieurs feuilles de papier. Se compose des magasins papier suivants :
Réceptacle supérieur du finisseur
Réceptacle de tri décalé du finisseur
Les impressions peuvent être perforées si l'unité de perforation en option est installée sur le finisseur.
Magasin de sortie série SR5000 pour page de garde
Vous permet de sortir du papier d'une longueur horizontale de 487,8 mm (19,21 pouces) ou supérieure sur le Finisher SR5050/SR5110 ou Booklet Finisher SR5060/SR5120.
Empileuse grande capacité
Se compose des magasins papier suivants :
Réceptacle supérieur d'empilage
Réceptacle d'empilage
Le réceptacle supérieur d'empilage peut contenir jusqu'à 250 feuilles de papier et le réceptacle d'empilage peut contenir jusqu'à 5 000 feuilles de papier. Vous pouvez connecter un maximum de deux empileuses grande capacité.
Unité de reliure spirale
Relie des feuilles de papier avec une reliure spirale.
Unité de pliage multiple
Réalise les pliages suivants : Pliage en 2, Pli de lettre extérieur, Pli de lettre intérieur, Pli double parallèle, Pli fenêtre, et Pliage en Z.
Inserteur CI5040
Insère une couverture ou des intercalaires dans les feuilles imprimées. En attachant le kit de détection de double alimentation pour l'interposeur, l'appareil est configuré pour détecter des doubles alimentations à partir de l'interposeur.
Vous pouvez attacher Finisher SR5110 ou Booklet Finisher SR5120 avec ceci.
En fonction de la date à laquelle la machine a été achetée, il se peut que cette option ne soit pas disponible. Pour plus d'informations, contactez votre service de maintenance.
Module d'encollage
Applique de la colle au dos des pages rassemblées pour les relier et réaliser un livret.
Unité de thermorégulation
Refroidit le papier imprimé.
Aplanisseur
Aplanit les feuilles courbées pour éviter les incidents papier.
LCT grand format à trois magasins
Contient jusqu'à 4 400 feuilles de papier. Vous pouvez charger du papier avec un format allant jusqu'au SRA3 ou 13 × 191/5.
Multibypass (magasin A)
Contient jusqu'à 500 feuilles de papier.
Magasin à pages de garde du multibypass (magasin A)
Vous permet de charger du papier grand format dans le multibypass (magasin A).
Kit de fixation du multibypass
Fixe le multibypass (magasin A) au LCT grand format à deux magasins.
Inserteur CI5030
Insère une couverture ou des intercalaires dans les feuilles imprimées.
Vous pouvez attacher Finisher SR5050 ou Booklet Finisher SR5060 avec ceci.
Magasin A3/11 × 17
Vous pouvez charger un papier de format A3, 11 × 17 ou plus grand dans le magasin 1 en utilisant cette passerelle. Si vous installez l'unité de magasin A3/11 × 17 sur votre imprimante, vous ne pouvez plus l'utiliser comme magasin tandem.
Un voyant sur le côté avant gauche du réceptacle s'allume lorsque le papier est alimenté.
Boîtier d'interface
Vous permet de connecter des options supplémentaires à la machine.
LCT grand format à deux magasins
Contient jusqu'à 4 800 feuilles de papier. Vous pouvez charger du papier avec un format allant jusqu'au SRA3 ou 13 × 191/5. Vous pouvez connecter un maximum de trois LCT grand format à deux magasins.
Passerelle de LCT grand format à deux magasins
Connecte un LCT grand format à deux magasins à un autre LCT grand format à deux magasins.
Magasin papier bannière de LCT grand format à deux magasins
Vous permet de charger du papier grand format dans le LCT grand format à deux magasins.
Vous ne pouvez pas installer plusieurs finisseurs de manière simultanée.
Vous ne pouvez pas installer le LCT grand format à trois magasins et le LCT grand format à deux magasins simultanément.
Si vous avez connecté deux empileuses grande capacité, vous ne pouvez pas installer l'unité de pliage multiple, l'unité de reliure spirale ou le module d'encollage.
Vous ne pouvez installer l'unité de pliage multiple que si Finisher SR5050/SR5110 ou Booklet Finisher SR5060/SR5120 est installé.
Vous ne pouvez installer l'unité de reliure spirale ou le module d'encollage que si l'une des options suivantes est installée : Finisher SR5050/SR5110, Booklet Finisher SR5060/SR5120, ou l'empileur à grande capacité.
Vous ne pouvez installer l'empileuse grande capacité que si l'aplanisseur est installé.
Vous ne pouvez pas installer l'unité de reliure spirale et le module d'encollage simultanément.
Booklet Finisher SR5120, Finisher SR5110, Interposeur CI5040, et Trimmer unit TR5050 ne peuvent pas être utilisés avec le serveur d'impression TotalFlow.
Le multibypass (Magasin A) ne peut être fixé que si le LCT grand format à trois magasins ou le LCT grand format à deux magasins est installé. Toutefois, vous pouvez fixer le multibypass (Magasin A) au LCT grand format à deux magasins seulement si le kit de fixation du multibypass est installé.
Le papier est éjecté avec la face d'impression tournée vers le haut lors de l'impression sur une page de garde dans la fonction de l'imprimante avec le magasin de pages de garde ou le multi bypass (Magasin A) ou le magasin de pages de garde ou large LCT à deux voies attaché. Le paramètre spécifié en effaçant la case à cocher [Éjecter face vers le haut] ou l'orientation de sortie spécifiée dans le contrôleur des couleurs est ignoré.
Lors de l'utilisation de plusieurs larges LCT à deux magasins connectés, le magasin multipass (Magasin A) peut être attaché uniquement au large LCT à deux magasins le plus proche de l'appareil.
Le magasin de page de garde du large LCT à deux magasins peut être attaché aux magasins suivants :
Lors de l'utilisation d'un large LCT à deux magasins seul : Magasin 3
Lors de l'utilisation de 2 larges LCT à deux magasins connectés : Magasin 5
Lors de l'utilisation de 3 larges LCT à deux magasins connectés : Magasin 7
