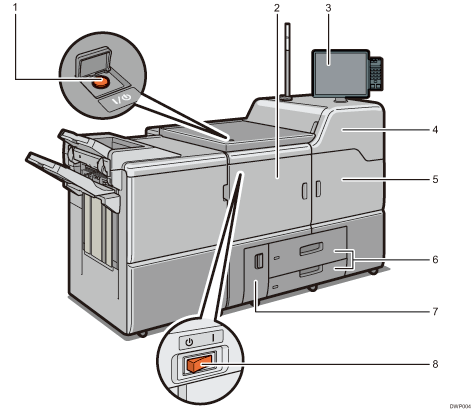

Vue avant gauche
Interrupteur principal d'alimentation
Afin de faire fonctionner l'appareil, le commutateur d'alimentation doit être enclenché. S'il est sur OFF, ouvrez le capot de l'interrupteur principal d'alimentation et enclenchez-le.
Capot avant gauche
Ouvrez pour enlever le papier coincé et appuyez sur l'interrupteur à courant alternatif.
Panneau de commande
Voir Guide relatif aux noms et fonctions du panneau de commande de l'appareil.
Capot supérieur avant droit
Ouvrez-le pour changer les cartouches de toner.
Capot avant droit
Ouvrez-le pour retirer le papier coincé.
Magasins papier (Magasins 1-2)
Chargez le papier ici. Le magasin 1 est un magasin tandem où le papier est d'abord prélevé sur le côté gauche, puis automatiquement sur le côté droit lorsqu'il n'y a plus de papier à gauche.
Un voyant sur le côté avant gauche du réceptacle s'allume lorsque le papier est alimenté.
Capot inférieur avant gauche
Ouvrir pour remplacer la cartouche de toner usagé.
Interrupteur à courant alternatif
Appuyer pour éteindre totalement la machine. L'interrupteur à courant alternatif doit être en position de mise sous tension pendant une période d’utilisation normale. L'interrupteur se trouve à l’intérieur du capot avant gauche. Pour plus d'informations, voir Maintenance et gestion.

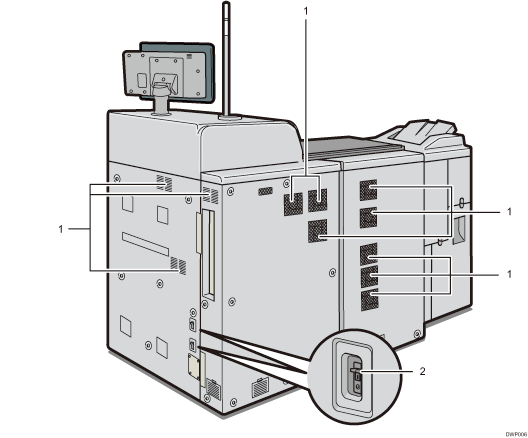

Vue arrière droite
Aérations
Permettent d'éviter la surchauffe.
Contrôle du disjoncteur
Protège les utilisateurs des chocs électriques. Pour plus d'informations sur la vérification du disjoncteur, voir Maintenance et gestion.
Si vous effectuez un grand nombre de travaux d'impression dans un environnement où la température est élevée, il se peut que les travaux d'impression soient suspendus et que les ventilateurs internes de l'appareil situés à proximité des aérations continuent à fonctionner afin de refroidir l'appareil.
Le ventilateur à l'intérieur de l'appareil à proximité des aérations peut continuer à fonctionner pour refroidir l'appareil après un long travail d'impression.
