Οδηγός λειτουργιών των εξωτερικών προαιρετικών εξαρτημάτων του μηχανήματος

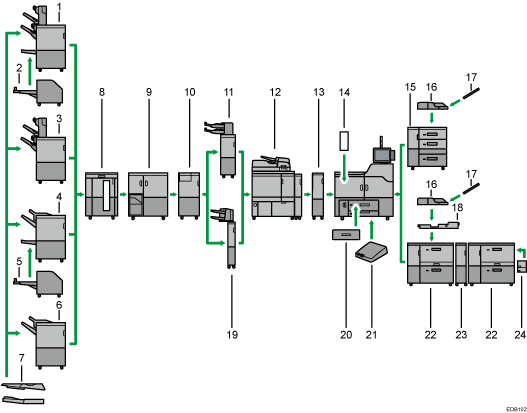

Απεικόνιση των εξωτερικών προαιρετικών εξαρτημάτων με αριθμημένες επεξηγήσεις

  1. Booklet Finisher SR5120

    Ταξινομεί, στοιβάζει και συρράπτει πολλά φύλλα χαρτιού. Η λειτουργία συρραφής στη ράχη συρράπτει πολλά φύλλα χαρτιού στο κέντρο και τα διπλώνει σε φυλλάδια. Αποτελείται από τους παρακάτω δίσκους χαρτιού:

    • Δίσκος μετατόπισης τελικού επεξεργαστή 1

    • Δίσκος μετατόπισης τελικού επεξεργαστή 2

    • Δίσκος φυλλαδίων τελικού επεξεργαστή

    Είναι εφικτή η διάτρηση των εκτυπώσεων, εάν η προαιρετική μονάδα διάτρησης έχει εγκατασταθεί στον τελικό επεξεργαστή.

    Ανάλογα με το πότε αγοράστηκε το μηχάνημα, αυτή η επιλογή ενδέχεται να μην είναι διαθέσιμη. Για λεπτομέρειες, επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης.

  2. Trimmer unit TR5050

    Κόβει την μπροστινή άκρη του κύριου σώματος του βιβλίου, μετά τη συρραφή στη ράχη.

    Απαιτείται ο Booklet Finisher SR5120 για την προσάρτηση αυτού του στοιχείου.

    Ανάλογα με το πότε αγοράστηκε το μηχάνημα, αυτή η επιλογή ενδέχεται να μην είναι διαθέσιμη. Για λεπτομέρειες, επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης.

  3. Finisher SR5110

    Ταξινομεί, στοιβάζει και συρράπτει πολλά φύλλα χαρτιού. Αποτελείται από τους παρακάτω δίσκους χαρτιού:

    • Δίσκος μετατόπισης τελικού επεξεργαστή 1

    • Δίσκος μετατόπισης τελικού επεξεργαστή 2

    Είναι εφικτή η διάτρηση των εκτυπώσεων, εάν η προαιρετική μονάδα διάτρησης έχει εγκατασταθεί στον τελικό επεξεργαστή.

    Ανάλογα με το πότε αγοράστηκε το μηχάνημα, αυτή η επιλογή ενδέχεται να μην είναι διαθέσιμη. Για λεπτομέρειες, επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης.

  4. Booklet Finisher SR5060

    Ταξινομεί, στοιβάζει και συρράπτει πολλά φύλλα χαρτιού. Η λειτουργία συρραφής στη ράχη συρράπτει πολλά φύλλα χαρτιού στο κέντρο και τα διπλώνει σε φυλλάδια. Αποτελείται από τους παρακάτω δίσκους χαρτιού:

    • Πάνω δίσκος τελικού επεξεργαστή

    • Δίσκος μετατόπισης τελικού επεξεργαστή

    • Δίσκος φυλλαδίων τελικού επεξεργαστή

    Είναι εφικτή η διάτρηση των εκτυπώσεων, εάν η προαιρετική μονάδα διάτρησης έχει εγκατασταθεί στον τελικό επεξεργαστή.

  5. Trimmer unit TR5040

    Κόβει την μπροστινή άκρη του κύριου σώματος του βιβλίου, μετά τη συρραφή στη ράχη.

    Απαιτείται ο Booklet Finisher SR5060 για την προσάρτηση αυτού του στοιχείου.

  6. Finisher SR5050

    Ταξινομεί, στοιβάζει και συρράπτει πολλά φύλλα χαρτιού. Αποτελείται από τους παρακάτω δίσκους χαρτιού:

    • Πάνω δίσκος τελικού επεξεργαστή

    • Δίσκος μετατόπισης τελικού επεξεργαστή

    Είναι εφικτή η διάτρηση των εκτυπώσεων, εάν η προαιρετική μονάδα διάτρησης έχει εγκατασταθεί στον τελικό επεξεργαστή.

  7. Δίσκος εξόδου σειράς SR5000 για φύλλο αφίσας (banner)

    Επιτρέπει την έξοδο χαρτιού με μήκος οριζόντιας διάστασης 487,8 mm (19,21 ίντσες) ή μεγαλύτερο στον Finisher SR5050/SR5110 ή Booklet Finisher SR5060/SR5120.

  8. Μονάδα στοίβαξης μεγάλης χωρητικότητας

    Αποτελείται από τους παρακάτω δίσκους χαρτιού:

    • Πάνω δίσκος μονάδας στοίβαξης

    • Δίσκος μονάδας στοίβαξης

    Ο πάνω δίσκος της μονάδας στοίβαξης μπορεί να χωρέσει έως 250 φύλλα χαρτιού και ο δίσκος της μονάδας στοίβαξης μπορεί να χωρέσει έως 5.000 φύλλα χαρτιού. Μπορείτε να συνδέσετε έως δύο μονάδες στοίβαξης μεγάλης χωρητικότητας.

  9. Μονάδα βιβλιοδεσίας σπιράλ

    Βιβλιοδετεί φύλλα χαρτιού με σπιράλ.

  10. Μονάδα πολλαπλού-διπλώματος

    Εφαρμόζει τους ακόλουθους τύπους διπλώματος: Δίπλωμα στη μέση, Δίπλ. τυπ. επιστ. έξω, Δίπλ. τυπ. επιστ. μέσα, Διπλό Παράλληλο Δίπλωμα, Δίπλ. τύπ. πύλης και Δίπλωμα Z.

  11. Τροφοδότης προτυπωμένων CI5040

    Εισάγει εξώφυλλα ή ένθετα φύλλα σε εκτυπωμένα φύλλα χαρτιού. Προσαρτώντας το κιτ εντοπισμού διπλής τροφοδοσίας στον τροφοδότη προτυπωμένων, το μηχάνημα διαμορφώνεται ώστε να εντοπίζει την τροφοδοσία διπλών φύλλων από τον τροφοδότη προτυπωμένων.

    Μπορείτε να προσαρτήσετε τον Finisher SR5110 ή Booklet Finisher SR5120 μαζί με αυτό το στοιχείο.

    Ανάλογα με το πότε αγοράστηκε το μηχάνημα, αυτή η επιλογή ενδέχεται να μην είναι διαθέσιμη. Για λεπτομέρειες, επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης.

  12. Μονάδα βιβλιοδεσίας με θερμοκόλληση

    Εφαρμόζει κόλλα στη ράχη των συγκεντρωμένων σελίδων ώστε να γίνει βιβλιοδεσία σε φυλλάδιο.

  13. Μονάδα Διασύνδεσης Περιφερειακών

    Παγώνει το εκτυπωμένο χαρτί.

  14. Μονάδα ισιώματος χαρτιού

    Ισιώνει τις κυρτώσεις χαρτιού και αποτρέπει την πρόκληση εμπλοκών χαρτιού.

  15. LCT μεγάλου πλάτους τριών δίσκων

    Χωράει έως και 4.400 φύλλα χαρτιού. Μπορείτε να τοποθετήσετε χαρτί μεγέθους έως SRA3 ή 13 × 191/5.

  16. Δίσκος Bypass πολλαπλών χρήσεων (Δίσκος Α)

    Χωράει έως και 500 φύλλα χαρτιού.

  17. Δίσκος φύλλων αφίσας δίσκου Bypass πολλαπλών χρήσεων (Δίσκος Α)

    Σας επιτρέπει να τοποθετήσετε χαρτί μεγάλου μεγέθους στον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος Α).

  18. Κιτ προσάρτησης δίσκου Bypass πολλαπλών χρήσεων

    Συνδέει τον δίσκο Bypass πολλαπλών χρήσεων (Δίσκος A) στην LCT μεγάλου πλάτους δύο δίσκων.

  19. Τροφοδότης προτυπωμένων CI5030

    Εισάγει εξώφυλλα ή ένθετα φύλλα σε εκτυπωμένα φύλλα χαρτιού.

    Μπορείτε να προσαρτήσετε τον Finisher SR5050 ή Booklet Finisher SR5060 μαζί με αυτό το στοιχείο.

  20. Μονάδα δίσκου A3/11 × 17

    Μπορείτε να τοποθετήσετε χαρτί μεγέθους A3, 11 × 17 ή μεγαλύτερο στο Δίσκο 1 χρησιμοποιώντας αυτή τη μονάδα. Αν εγκαταστήσετε τη μονάδα δίσκου A3/11 × 17 στο μηχάνημά σας, δεν μπορείτε να τη χρησιμοποιήσετε ως δίσκο δύο θέσεων (Tandem).

    Κατά την τροφοδοσία χαρτιού ανάβει μια ένδειξη στην μπροστινή αριστερή πλευρά του δίσκου.

  21. Κιβώτιο διασύνδεσης

    Σας δίνει τη δυνατότητα να συνδέσετε πρόσθετα προαιρετικά εξαρτήματα στο μηχάνημα.

  22. LCT μεγάλου πλάτους δύο δίσκων

    Χωράει έως και 4.800 φύλλα χαρτιού. Μπορείτε να τοποθετήσετε χαρτί μεγέθους έως SRA3 ή 13 × 191/5. Μπορείτε να συνδέσετε έως τρεις LCT μεγάλου πλάτους δύο δίσκων.

  23. Μονάδα γεφύρωσης LCT μεγάλου πλάτους δύο δίσκων

    Συνδέει μία LCT μεγάλου πλάτους δύο δίσκων με μία επιπλέον LCT μεγάλου πλάτους δύο δίσκων.

  24. Δίσκος φύλλων αφίσας LCT μεγάλου πλάτους δύο δίσκων

    Σας επιτρέπει να τοποθετήσετε χαρτί μεγάλου μεγέθους στην LCT μεγάλου πλάτους δύο δίσκων.

Σημείωση

  • Δεν μπορείτε να εγκαταστήσετε πολλούς τελικούς επεξεργαστές ταυτόχρονα.

  • Δεν μπορείτε να εγκαταστήσετε ταυτόχρονα το LCT μεγάλου πλάτους τριών δίσκων και το LCT μεγάλου πλάτους δύο δίσκων.

  • Αν έχετε συνδεδεμένες δύο μονάδες στοίβαξης μεγάλης χωρητικότητας, δεν μπορείτε να εγκαταστήσετε τη μονάδα πολλαπλού διπλώματος, τη μονάδα βιβλιοδεσίας σπιράλ ή τη μονάδα βιβλιοδεσίας με θερμοκόλληση.

  • Μπορείτε να εγκαταστήσετε τη μονάδα πολλαπλού διπλώματος μόνο εάν έχει εγκατασταθεί είτε ο Finisher SR5050/SR5110 είτε ο Booklet Finisher SR5060/SR5120.

  • Μπορείτε να εγκαταστήσετε τη μονάδα βιβλιοδεσίας σπιράλ ή τη μονάδα βιβλιοδεσίας θερμοκόλλησης μόνο εάν έχει εγκατασταθεί ένα από τα παρακάτω προαιρετικά εξαρτήματα: Finisher SR5050/SR5110, Booklet Finisher SR5060/SR5120 ή μονάδα στοίβαξης μεγάλης χωρητικότητας.

  • Μπορείτε να εγκαταστήσετε τη μονάδα στοίβαξης μεγάλης χωρητικότητας μόνο αν έχει εγκατασταθεί η μονάδα ισιώματος χαρτιού.

  • Δεν μπορείτε να εγκαταστήσετε ταυτόχρονα τη μονάδα βιβλιοδεσίας σπιράλ και τη μονάδα βιβλιοδεσίας με θερμοκόλληση.

  • Τα στοιχεία Booklet Finisher SR5120, Finisher SR5110, Τροφοδότης προτυπωμένων CI5040 και Trimmer unit TR5050 δεν μπορούν να εγκατασταθούν μαζί με τον διακομιστή εκτυπώσεων TotalFlow.

  • Ο δίσκος bypass πολλαπλών χρήσεων (Δίσκος Α) μπορεί να προσαρτηθεί μόνο αν έχει εγκατασταθεί είτε ο LCT μεγάλου πλάτους τριών δίσκων είτε ο LCT μεγάλου πλάτους δύο δίσκων. Ωστόσο, μπορείτε να προσαρτήσετε τον δίσκο bypass πολλαπλών χρήσεων (Δίσκος Α) στον LCT μεγάλου πλάτους δύο δίσκων μόνο αν έχει εγκατασταθεί το κιτ προσάρτησης bypass πολλαπλών χρήσεων.

  • Το χαρτί εξάγεται με την όψη εκτύπωσης προς τα επάνω κατά την εκτύπωση σε χαρτί αφίσας στη λειτουργία εκτυπωτή όταν είναι προσαρτημένος ο δίσκος φύλλων αφίσας του δίσκου bypass πολλαπλών χρήσεων (Δίσκος A) ή ο δίσκος φύλλων αφίσας του LCT μεγάλου πλάτους δύο δίσκων. Η ρύθμιση που καθορίζεται αποεπιλέγοντας το πλαίσιο ελέγχου [Εξαγωγή με την Όψη Επάνω] ή ο προσανατολισμός εξόδου που καθορίστηκε στον ελεγκτή χρώματος αγνοούνται.

  • Όταν χρησιμοποιείτε πολλαπλούς συνδεδεμένους LCT μεγάλου πλάτους δύο δίσκων, ο δίσκος bypass πολλαπλών χρήσεων (Δίσκος A) μπορεί να προσαρτηθεί μόνο στον LCT μεγάλου πλάτους δύο δίσκων που βρίσκεται πιο κοντά στο μηχάνημα.

  • Ο δίσκος φύλλων αφίσας του LCT μεγάλου πλάτους δύο δίσκων μπορεί να προσαρτηθεί στους ακόλουθους δίσκους:

    • Όταν χρησιμοποιείτε έναν LCT μεγάλου πλάτους δύο δίσκων: Δίσκος 3

    • Όταν χρησιμοποιείτε 2 συνδεδεμένους LCT μεγάλου πλάτους δύο δίσκων: Δίσκος 5

    • Όταν χρησιμοποιείτε 3 συνδεδεμένους LCT μεγάλου πλάτους δύο δίσκων: Δίσκος 7
