Οδηγός για τα ονόματα και τις λειτουργίες των εξαρτημάτων

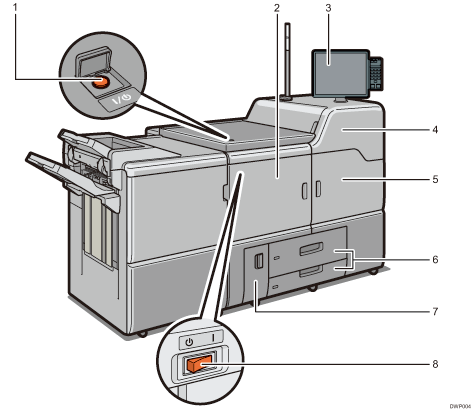

Μπροστινή αριστερή όψη

1. Κεντρικός διακόπτης λειτουργίας

   Για να λειτουργήσει το μηχάνημα, ο κεντρικός διακόπτης λειτουργίας πρέπει να είναι ανοιχτός. Εάν είναι κλειστός, ανοίξτε το καπάκι του κεντρικού διακόπτη λειτουργίας και ανοίξτε το διακόπτη.

2. Μπροστινό αριστερό καπάκι

   Ανοίξτε για να αφαιρέσετε μπλοκαρισμένα χαρτιά ή για να ανοίξετε/κλείσετε τον διακόπτη ρεύματος AC.

3. Πίνακας ελέγχου

   Δείτε Οδηγός για τα ονόματα και τις λειτουργίες του πίνακα ελέγχου του μηχανήματος.

4. Μπροστινό πάνω δεξιό καπάκι

   Ανοίξτε για να αλλάξετε κασέτα τόνερ.

5. Μπροστινό δεξιό καπάκι

   Ανοίξτε για να αφαιρέσετε μπλοκαρισμένα χαρτιά.

6. Δίσκοι χαρτιού (Δίσκοι 1–2)

   Τοποθετήστε χαρτί εδώ. Ο Δίσκος 1 είναι ένας δίσκος δύο θέσεων (tandem), όπου το χαρτί μετακινείται αυτόματα από την αριστερή στη δεξιά πλευρά, όταν το χαρτί έχει τελειώσει.

   Κατά την τροφοδοσία χαρτιού ανάβει μια ένδειξη στην μπροστινή αριστερή πλευρά του δίσκου.

7. Μπροστινό κάτω αριστερό καπάκι

   Ανοίξτε για να αντικαταστήσετε το δοχείο υπολειμμάτων τόνερ.

8. Διακόπτης εναλλασσόμενου ρεύματος

   Πατήστε για να διακόψετε πλήρως την τροφοδοσία ρεύματος στο μηχάνημα. Ο διακόπτης ρεύματος πρέπει να παραμένει ανοιχτός σε κανονικές συνθήκες χρήσης. Ο διακόπτης βρίσκεται μέσα στο μπροστινό αριστερό καπάκι. Για λεπτομέρειες, δείτε Ενδεδειγμένες και μη ενδεδειγμενες ενέργειες.

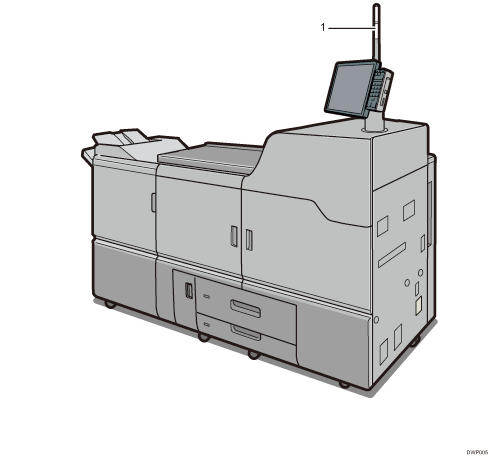

Μπροστινή και δεξιά όψη

1. Φωτεινή ένδειξη ειδοποίησης

   Δείτε Οδηγός Λειτουργιών Φωτεινής Ένδειξης Προσοχής.

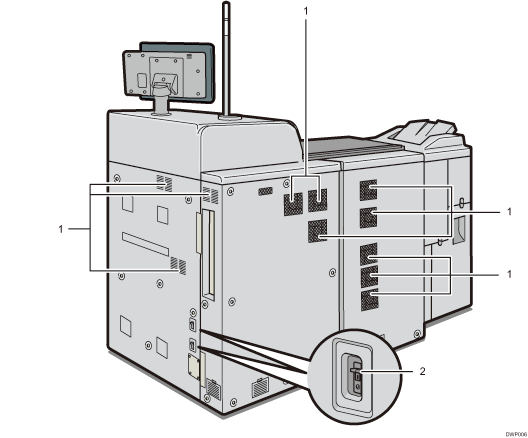

Πίσω δεξιά όψη

1. Οπές εξαερισμού

   Πρόληψη υπερθέρμανσης.

2. Διακόπτης διαρροής προς γείωση

   Προστατεύει από ηλεκτροπληξία. Για λεπτομέρειες σχετικά με τον έλεγχο του διακόπτη διαρροής προς γείωση, δείτε Έλεγχος των διακοπτών διαρροής προς γείωση.
